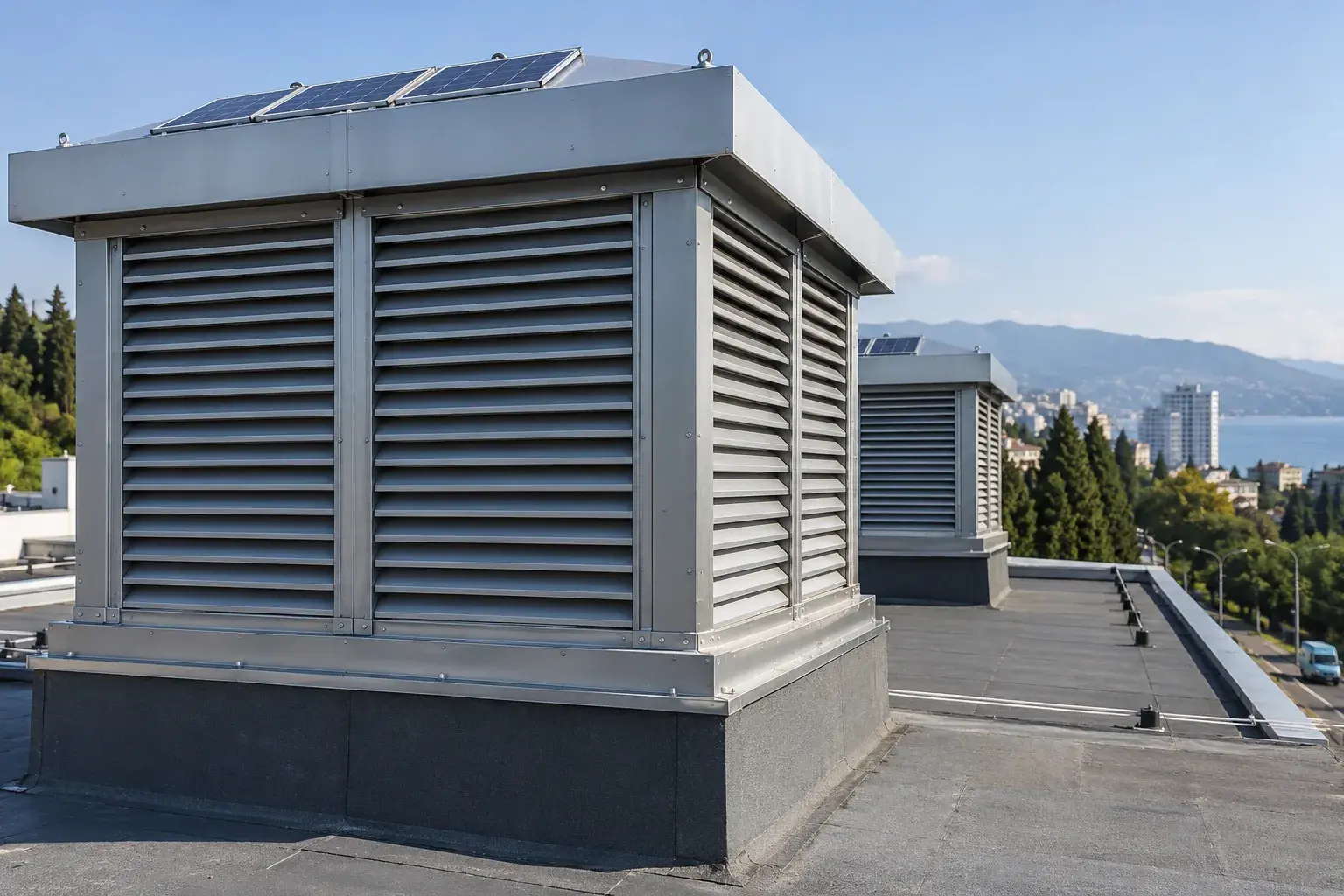

Вентиляция учебного корпуса с ветровыми башнями в Сочи
Вентиляция учебного корпуса с ветровыми башнями в Сочи
Направление ветра меняется быстрее, чем расписание занятий. Для нового учебного корпуса в Сочи рассматриваем вентиляцию через кровельные башни вместе с механическим усилением потока и управлением по состоянию помещений. Задача охватывает путь воздуха от наружных жалюзи до учебных комнат, работу автоматики, шум и обслуживание. Установить на крыше заметный короб еще недостаточно, чтобы подтвердить воздухообмен в занятом здании.
Кровлю связываем с помещениями
На объекте проверяем высоты, соседние надстройки, расположение окон и доступ к будущим воздуховодам. Лазерным дальномером снимаем трассы, по проекту обследуем места прохода через перекрытия и кровлю. Башню размещаем с учетом ветрового воздействия и взаимного положения приточных и вытяжных отверстий. Ее опорный узел согласуем с конструкцией покрытия и гидроизоляцией.
Проектную основу вентиляции такого общественного здания сверяем со СП 60.13330.2020; состав действующих изменений проверяем перед работой. Подачу и распределение воздуха рассчитываем по назначению комнат и предполагаемой загрузке. Британские показатели в каталоге характеризуют зарубежное применение оборудования. Их совпадение с заданием российского объекта требуется устанавливать отдельно.
У башни несколько рабочих состояний
В документации Monodraught Windcatcher Zero показаны естественный режим, усиление вентиляторами, возврат тепла и возврат прохлады. Ветровое давление и подъем теплого воздуха помогают движению потоков. При недостаточном естественном побуждении используется предусмотренная механическая часть. Внутри установки находятся теплообменник, регулирующая заслонка и входные фильтры; к ним заранее оставляем доступ.
Отдельно проверяем потребность помещений в охлаждении и обработке влаги. Теплообмен между потоками сам по себе не доказывает соблюдение всего летнего режима. Солнечное питание вспомогательных вентиляторов учитываем по комплектности конкретного исполнения, сохраняя предусмотренные электрические подключения и управление. Для обслуживания нужен понятный порядок остановки всех связанных устройств.
Проверяем переходы при разной нагрузке
После монтажа осматриваем разделение воздушных каналов, уплотнения и ход заслонок. Термоанемометром или подходящим расходомерным прибором измеряем подачу в обслуживаемых зонах. Дифференциальным манометром проверяем характерные сопротивления, независимыми датчиками сопоставляем температуру и качество воздуха с показаниями контроллера. Записываем наружные условия и выбранный режим: без них результаты разных измерений трудно сравнить.
Мы последовательно проверяем естественную работу, включение механического усиления и переход на теплообмен. Акустические измерения проводим в помещениях, а не только возле вентилятора. Одновременно наблюдаем за дверями, локальными сквозняками и распределением воздуха в рабочей зоне. Расчет и натурные измерения должны описывать одну и ту же схему.
Причину недостаточной подачи ищем по тракту
При снижении расхода проверяем загрязнение фильтров, положение заслонки, состояние вентилятора и фактические условия у наружных жалюзи. Показание датчика сверяем контрольным прибором прежде, чем менять алгоритм. Если проблема связана с сопротивлением трассы или неудачным размещением башни, увеличения задания на контроллере недостаточно: требуется согласованная корректировка соответствующего участка.
После устранения замечаний повторяем измерения в тех же контрольных точках. Передаем схемы трасс, перечень режимов, результаты наладки и маршрут замены фильтров. Эксплуатация получает управляемую систему для всего учебного корпуса, включая доступ на кровлю и обслуживание внутренних элементов. Обследование начинаем с выезда и согласования работы помещений, чтобы будущие проверки можно было выполнить без срыва занятий.
Частые вопросы
Система работает только при сильном ветре?
У выбранного исполнения предусмотрено механическое усиление, которое проверяется отдельно.
Рекуператор заменяет расчет летнего режима?
Охлаждение, влажность и тепловые поступления рассматриваем в составе общего проекта.
Фильтры обслуживают с крыши или из комнаты?
Доступ определяется конкретной компоновкой и фиксируется до монтажа отделки.
