Проверка контура заземления насосной станции в Сочи
Как проверить заземляющее устройство насосной станции и выбрать ремонт без лишней замены оборудования?
У насосной станции в Центральном районе Сочи электроприводы, металлические трубы и шкаф управления должны оставаться частью понятной защитной схемы. Одного числа на экране измерителя здесь мало: важно знать, какой именно путь тока прибор проверил. Паллада начинает с однолинейной схемы и фактических соединений, а затем выбирает метод измерения для конкретного контура.
Число без схемы не объясняет состояние
У небольшого объекта бывает один заземлитель без замкнутой сети параллельных проводящих путей. Тогда клещи, удобные на разветвленной системе, могут показать не сопротивление самого электрода, а вообще некорректный результат. Электролаборатория сначала отмечает на схеме ввод, шину PE, контрольное соединение, заземляющий проводник и присоединение оборудования. Визуально проверяют целостность металла, следы коррозии, маркировку и затяжку доступных контактов по документации клемм.

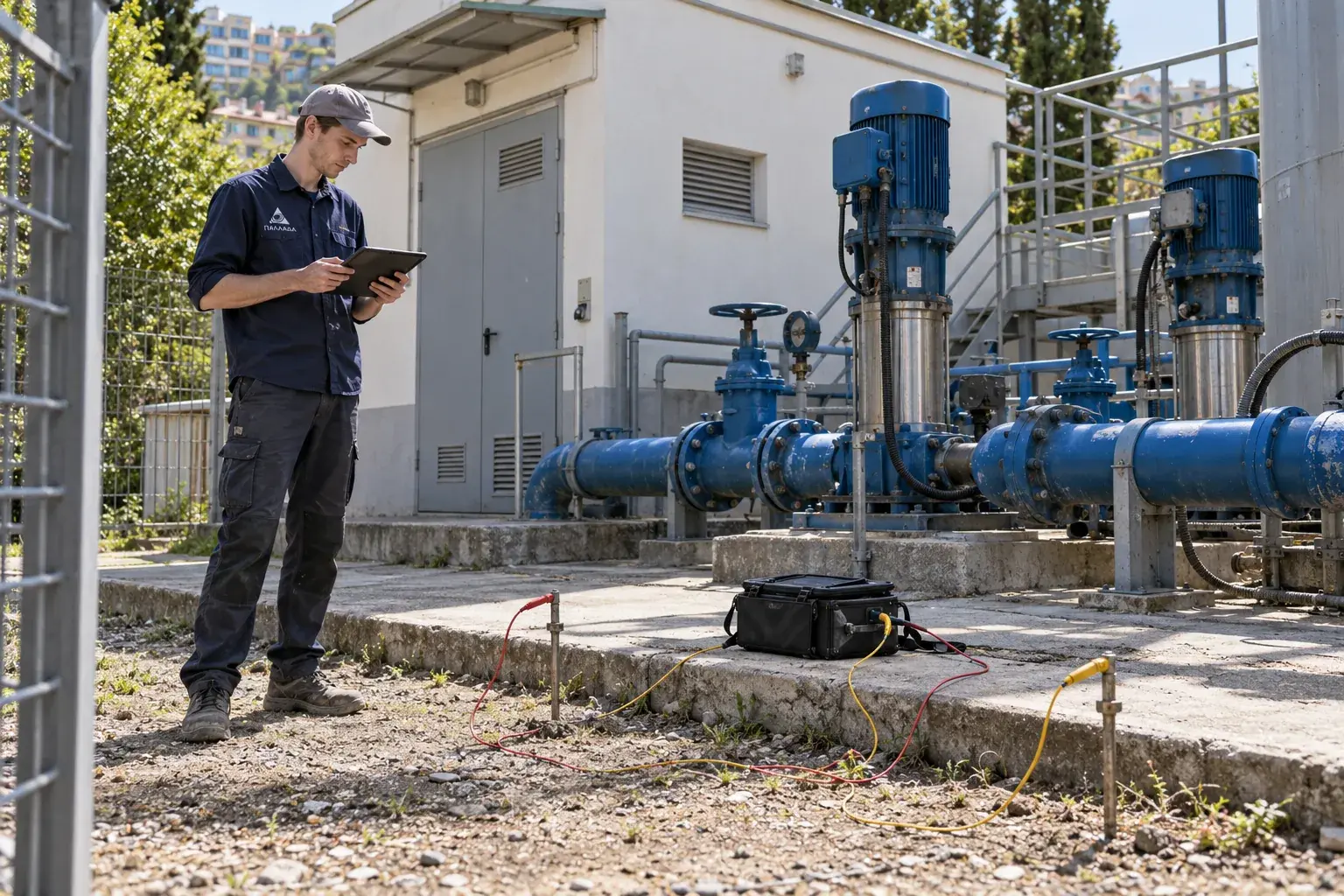

Для прибора Fluke 1625-2 изготовитель предлагает несколько способов. При одном пути к земле уместен метод падения потенциала со вспомогательными электродами. Места установки штырей выбирают на доступной безопасной полосе грунта, измерительные провода разводят согласно руководству и проверяют устойчивость результата при изменении положения потенциального электрода. Записывают выбранную схему, условия грунта и значения измерения; универсальное допустимое число для всех насосных станций из рекламной памятки не берут.
Что делать при плохом результате
Повторяемость важна не меньше величины. Если показания нестабильны, сперва исключают плохой контакт вспомогательного электрода, поврежденный провод и влияние близких коммуникаций. Если причина в доступном болтовом соединении, его обесточивают, очищают и восстанавливают по проекту с защитой от коррозии. Сварной или скрытый дефект заземлителя требует обследования и отдельного решения; просто добавить случайный штырь рядом с трубой нельзя.
Схема для следующей проверки
Дополнительная работа после диагностики - обновить маркировку контрольного соединения и нанести на исполнительную схему фактическое место проверки. Тогда следующий специалист сможет повторить испытание в тех же точках и сравнить результаты, а не гадать, что измеряли прошлый раз.
Нормативная рамка и приемка
ГОСТ Р 50571.5.54-2024 относится к заземляющим устройствам и защитным проводникам низковольтных электроустановок. ГОСТ Р 50571.16-2019 задает подход к первичной и периодической проверке таких установок. Эти документы помогают оценить схему и протокол, но не заменяют проект объекта и руководство Fluke по подключению прибора.
Работу принимают по протоколу электролаборатории: схема измерения, прибор, условия, исходный и повторный результат, заключение относительно требований именно этого объекта. Отдельно подтверждают электрическую непрерывность защитных соединений после работ. Если проект или исполнительная схема отсутствуют, сначала восстанавливают исходные данные; нельзя объявить контур исправным по одному измерению без сравнимого критерия.
Частые вопросы
Можно ли измерить заземлитель обычным мультиметром?
Нет. Для сопротивления заземления нужен специализированный измеритель и метод, подходящий схеме.
Когда подходят клещи без штырей?
Когда есть замкнутый параллельный путь тока и метод разрешен руководством прибора для такой сети.
Достаточно ли заменить ржавый болт?
После восстановления контакта проверяют защитную непрерывность и повторяют измерение, фиксируя результат в протоколе.
