Проверка защитного слоя арматуры пандуса в Краснодаре
Как проверить защитный слой бетона без сплошного вскрытия?
На готовом пандусе толщину защитного слоя нельзя оценить по ровности поверхности. Сначала уточняем проектное армирование, находим стержни магнитным прибором и измеряем по сетке точек. Вскрытие назначаем только там, где приборный результат требует проверки.
Сверяем проект и поверхность
Получаем рабочие чертежи, фактическую толщину плиты и схему армирования. Осматриваем пандус: выступы, металлические закладные и плотная сетка стержней могут искажать показание прибора. Точки у кромок и у площадки отмечаем отдельно, не смешивая их с серединой пролета.
СП 63.13330.2018 задает требования к железобетону, но нужную толщину для конкретной конструкции сверяем с проектом, классом среды и диаметром арматуры. Универсальное число для любого пандуса было бы неверным.
Градуируем и размечаем

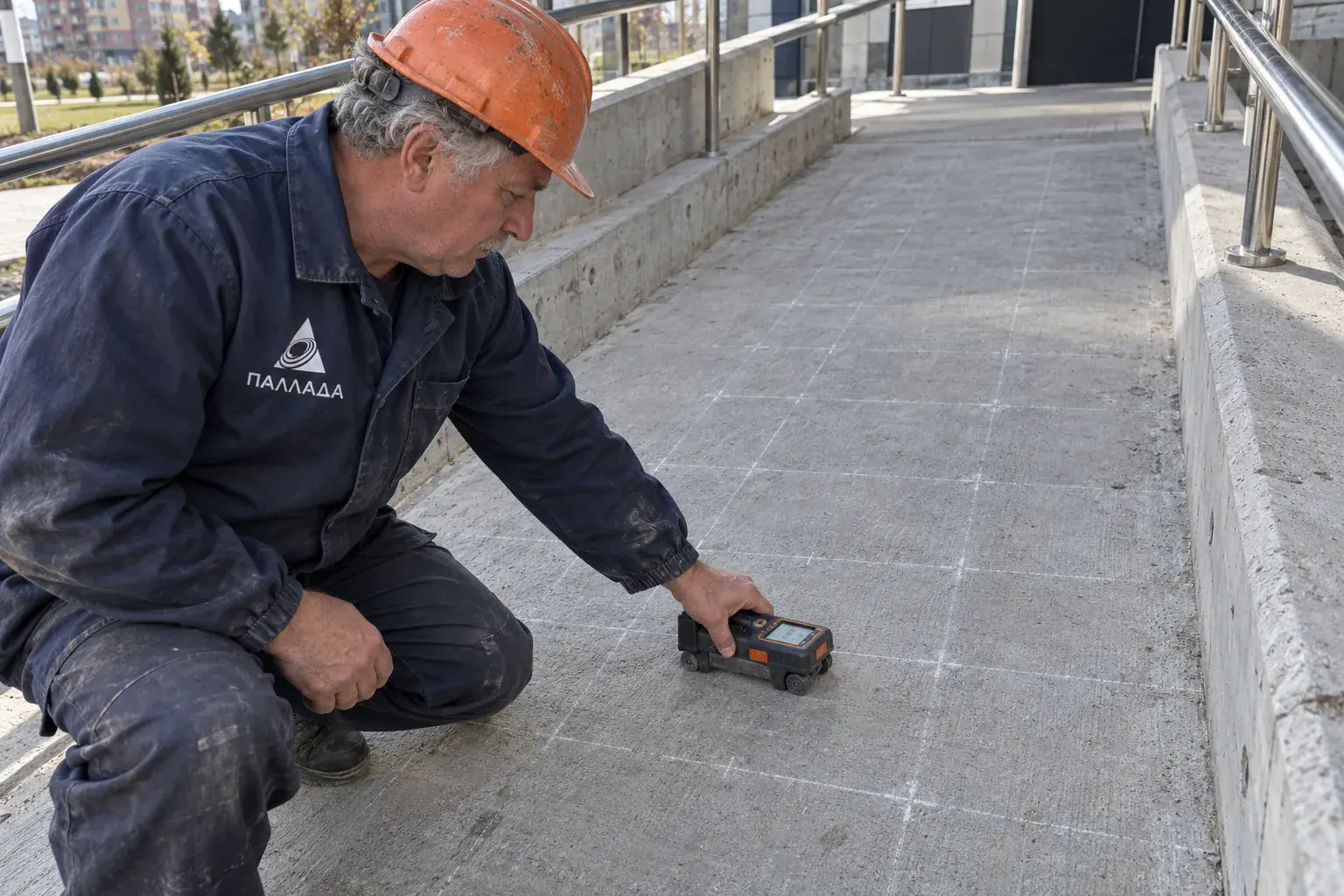

Проверяем магнитный измеритель на контрольном образце и фиксируем его настройки, включая ожидаемый диаметр стержня. Мелом размечаем сетку точек на сухой поверхности. Сканированием в двух направлениях определяем оси арматуры; измеряем над стержнем, а не в произвольной ячейке.
ГОСТ 22904-2023 описывает магнитный метод, его область и ограничения. При неизвестном диаметре или двух близких рядах арматуры показание может быть неоднозначным. Такие зоны выделяем как требующие уточнения, не записываем красивую цифру без оговорки.
Сопоставляем серию замеров
Для каждого ряда сохраняем положение точки и результат в миллиметрах, отмечаем разброс. Если несколько соседних точек отличаются от проекта, повторяем измерение после проверки нуля и положения датчика. Отдельный выброс рядом с закладной проверяем другим направлением сканирования.
Дополнительная работа - контрольное локальное вскрытие на согласованной площадке, когда проект и магнитное измерение расходятся. Его выполняем с защитой арматуры и последующим восстановлением ремонтным составом по проекту. Сплошное скалывание бетона ради одного числа не требуется.
Шаг измерительной сетки и число точек записываем до начала прохода, чтобы не выбирать только удобные показания. У границы плиты датчик разворачиваем и проверяем влияние боковой арматуры. Если прибор показывает разные значения при одинаковой точке и ориентации, сначала проверяем его состояние и чистоту поверхности. Отдельный сомнительный результат не превращаем в заключение о всей плите пандуса.
Выбираем способ исправления
Если недостаточный слой подтвержден, передаем конструктору карту дефекта и фактическое положение арматуры. Решение может включать локальный ремонт, защитную систему или конструктивное усиление в зависимости от расчета и среды. Просто нанести произвольную штукатурку на рабочую поверхность пандуса нельзя.
Перед ремонтом оцениваем сцепление основания и условия эксплуатации, включая износ от колес. Материал и толщину слоя назначаем по совместимой системе и проектному решению. После работ повторяем контроль там, где метод применим к новой поверхности.
Документируем ограничения
В акте указываем модель прибора, контроль градуировки, карту измерений, известный или предполагаемый диаметр стержней и зоны влияния закладных. Без этой информации среднее значение не воспроизводится. Для пандуса отдельно фиксируем границы обследованного участка.
В смете разделяем магнитное сканирование, контрольные вскрытия и возможный ремонт. Пока не получена карта дефекта, объем восстановления остается предварительным. Такой порядок позволяет не назначать усиление по одной сомнительной точке.
Частые вопросы
Можно измерить слой обычным металлоискателем?
Нужен прибор и методика для определения толщины защитного слоя с контролем градуировки.
Всегда ли требуется вскрытие?
Нет. Локальное вскрытие назначают при неоднозначных показаниях или для подтверждения решения.
Можно считать среднее вместо карты точек?
Нет. Сосредоточенный дефект у кромки потеряется в среднем значении.
