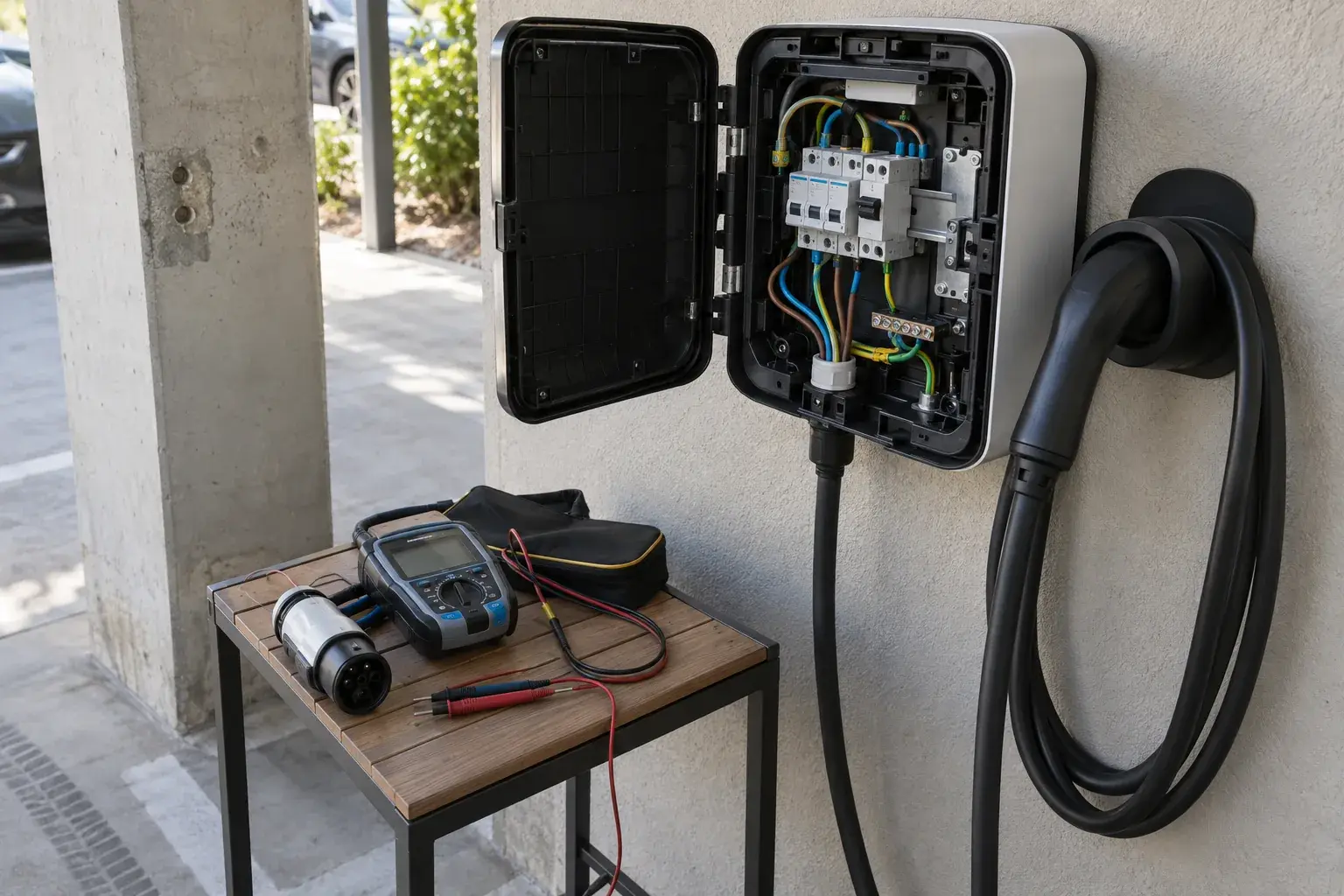

Проверка защитной цепи зарядной станции гостиницы в Анапе
Что проверить у зарядной станции перед первым подключением автомобиля?
Зарядная станция может показать зеленый индикатор и при неверно собранной защитной цепи. Перед открытием гостиничной точки проверяем цепь питания как электроустановку, а режим работы станции - по ее паспорту. Испытания проводит допущенный специалист при исключенном доступе гостей к зоне работ.
Сверяем схему и паспорт устройства
Смотрим мощность станции, тип разъема, сечение и длину кабеля, номинал аппарата, исполнение защиты от остаточного постоянного тока и требования изготовителя к заземлению. Не назначаем всем станциям один тип УЗО: решение зависит от встроенного контроля 6 мА DC и схемы конкретного изделия.
ГОСТ Р 50571.7.722-2017 применяем к цепи питания электромобиля; ГОСТ Р 50571.16-2019 - к первичной проверке. Паспорт станции уточняет, какие испытания и ограничения допустимы для ее электроники.
Измеряем защитный проводник до подачи питания
Отключаем и блокируем ввод, проверяем отсутствие напряжения двухполюсным указателем. Установочным тестером с компенсацией сопротивления щупов проверяем непрерывность PE от щита до доступной клеммы станции. Следом измеряем сопротивление изоляции на отключенной от чувствительной электроники линии по допустимой методике.
Если значение непрерывности нестабильно при легком шевелении ввода, ищем ослабленную клемму или повреждение жилы; затяжку выполняем моментной отверткой по паспорту клеммы. Плохой контакт нельзя лечить повышением номинала автомата.
Проверяем отключение и режим EV
После сборки проверяем петлю короткого замыкания, полярность и работу защитного отключения прибором с подходящим EV-адаптером. Адаптер имитирует состояния автомобиля, но результат теста УЗО оцениваем по выбранному устройству и проектной схеме; один сигнал «заряд разрешен» не заменяет измерения.
Отдельной работой может стать восстановление герметичности кабельного ввода под навесом. Если вода попадает в корпус, новый автомат не решит первопричину. Уплотнение подбираем по диаметру кабеля и степени защиты оболочки, после чего проверяем ввод без натяжения жил.
Для гостиницы отдельно описываем сценарий аварийного отключения. Дежурный должен знать, какой аппарат питает именно эту стойку, где находится запираемый разъединитель и кому передавать журнал ошибок станции. Если на парковке несколько постов, маркировку и результаты измерений привязываем к одному физическому месту; протокол с общим названием «зарядки» потом не позволяет найти неисправную линию.
Передаем понятный протокол эксплуатации
Фиксируем модель и серийный номер станции, схему цепи, приборы, измеренные значения и результаты функциональной проверки. На парковке проверяем также крепление корпуса и возможность безопасно уложить кабель без повреждения колесами.
При неисправности встроенного контроля DC не подменяем его обычным тестом кнопки. Станцию оставляем отключенной до ремонта по документации изготовителя и повторной проверки всей затронутой цепи.
Выделяем границы ответственности
Протокол линии от главного щита до станции, проверка встроенных защит и настройка доступа гостей - разные результаты. В смете отделяем прокладку или ремонт кабеля, замену аппарата, герметизацию корпуса и наладку самой станции. Это помогает не приписывать монтажнику дефект облачного сервиса либо программного тарифа.
Если тест обнаруживает неверное отключение, записываем фактический аппарат, ток и время по протоколу прибора, затем сопоставляем с требованием проекта. Не ставим новый автомат только потому, что старый «выглядит слабым»: сначала выясняем причину измеренного результата и соответствие сечения кабеля и нагрузки.
Частые вопросы
Нужен ли отдельный тест защитного проводника?
Да. Индикация станции не подтверждает непрерывность PE по всей линии.
Можно ли испытывать изоляцию через электронику станции?
Нет без разрешения ее изготовителя; чувствительный блок отсоединяют или применяют предусмотренный метод.
Заменяет ли кнопка TEST протокол?
Нет. Она не подтверждает всю цепь и требуемые параметры отключения.
