Настройка защиты калорифера оранжереи в Сочи
Почему приточная установка уходит в аварию в холодное утро?
Когда приточная установка останавливается после ночного похолодания, не сбрасываем аварию кнопкой до осмотра калорифера. На месте разделяем три причины: недостаточный расход теплоносителя, неверный сигнал термостата и клапан, который не открывается по команде. Обход защиты может превратить небольшой сбой в разрыв трубок.
Сначала фиксируем событие, а не стираем его

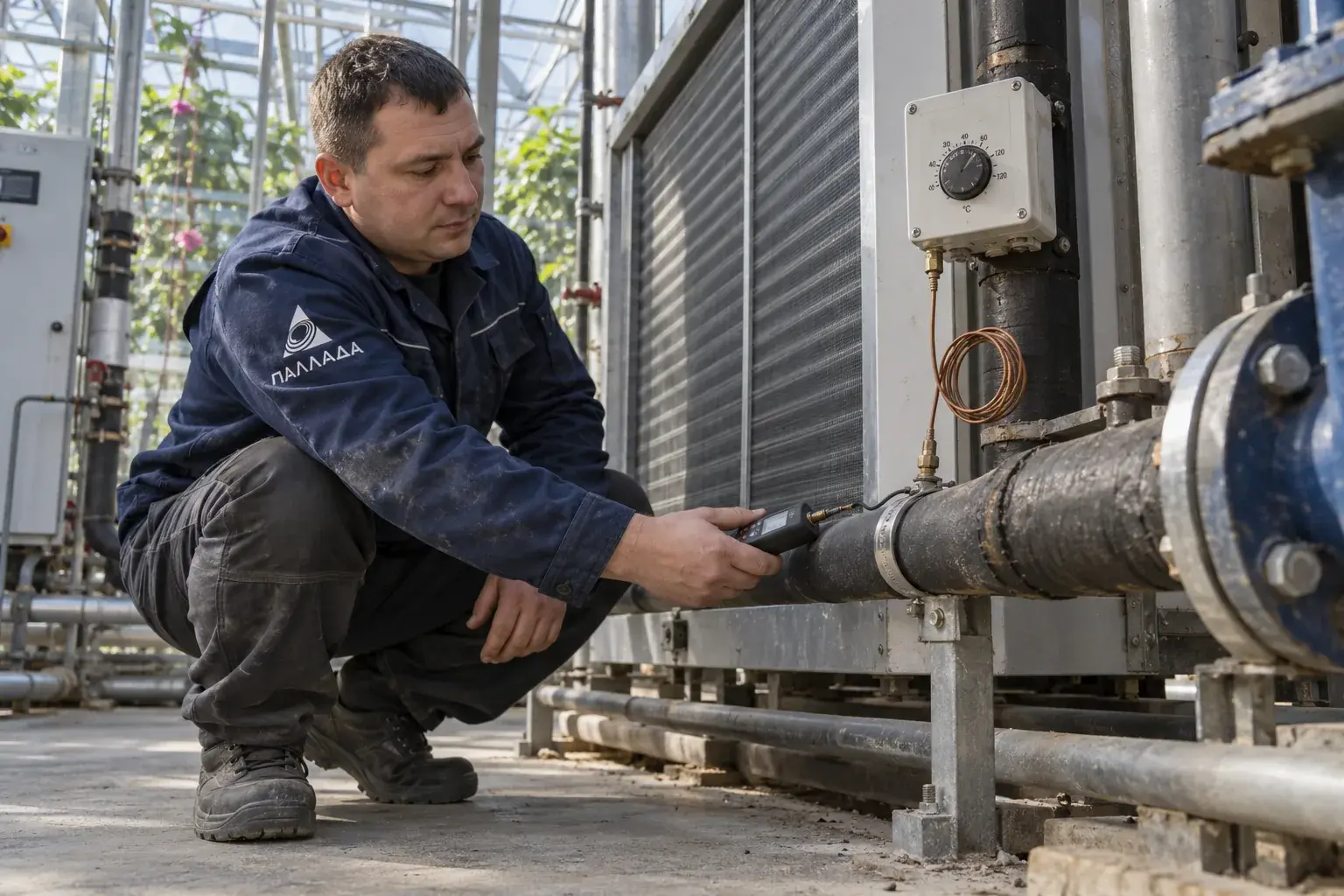

По журналу контроллера записываем время останова, температуру наружного воздуха и положение клапана. Фонарем осматриваем капилляр по всей ширине воздушного сечения: если его часть свернулась за рамой, датчик не контролирует край калорифера. Измеряем температуру подачи и обратки контактными датчиками, сверяя их с показаниями автоматики.
СП 60.13330.2020 задает проектную рамку вентиляции, но порог защиты берем из проекта и инструкции конкретного оборудования. Число на экране без осмотра датчика не доказывает, что холодный участок батареи попал в его чувствительную зону.
Проверяем воду до настройки датчика
Согласованно останавливаем вентилятор и проверяем работу циркуляционного насоса, положение кранов, перепад давления и состояние грязевика по предусмотренным штуцерам. Если обратка холодная при открытом регулирующем клапане, сначала ищем недостаточный проток или воздушную пробку, а не сдвигаем уставку термостата вниз.
Отдельная дополнительная работа здесь - очистка сетки грязевика с изоляцией и безопасным сливом участка. После сборки удаляем воздух и подтверждаем восстановление циркуляции. Замена термостата при забитом грязевике оставила бы ту же аварийную причину.
Разделяем команду и фактический ход
Тестовой командой контроллера переводим привод клапана из одного положения в другое и наблюдаем шток, не полагаясь только на процент на дисплее. Мультиметром проверяем питание и управляющий сигнал по схеме, а термометрами - изменение температур при устойчивом расходе. При заклинившем штоке привод не заставляем работать через усилие.
Материал Belimo для приточных агрегатов описывает защитное открытие клапана и останов вентилятора при угрозе замерзания. Это принцип проверки, а не разрешение ставить произвольные настройки на установленный объект. Ход, направление закрытия и допустимое усилие сверяем с паспортом именно смонтированного клапана.
Считаем только измеренный перепад
Расчетный пример, не параметры оранжереи: подача 45 °C, обратка 36 °C, разница 9 °C. Такой перепад сам по себе не дает расхода и мощности калорифера. Для решения нужны расходомер или расчетная характеристика насоса, температуры воздуха до и после батареи и режим наружного воздуха.
Если на одной ветви обратка заметно холоднее соседних при одинаковой нагрузке, проверяем балансировку и отсутствие воздуха. Изменять проектный режим всей тепловой сети по одному локальному измерению нельзя; фиксируем серию показаний и согласовываем действия с эксплуатацией.
Возвращаем защиту после устранения причины
После восстановления протока или ремонта привода возвращаем проектные параметры, запускаем установку по штатному алгоритму и проверяем реальное срабатывание защитного контакта по согласованной процедуре. Смотрим, что вентилятор останавливается, клапан получает нужную команду, а диспетчеризация показывает именно эту аварию.
Передаем журнал с температурой подачи, обратки, состоянием насоса, датчика и клапана. Если капилляр поврежден, подбираем совместимую замену по паспорту; скруткой трубку датчика не ремонтируем. Рабочая вентиляция должна закончить проверку со всеми защитами в строю.
Частые вопросы
Можно ли просто поднять уставку?
Только после проверки протока, положения датчика и проектной схемы. Уставка не устраняет отсутствие горячей воды.
Как отличить отказ клапана?
Сравнить команду контроллера, питание привода, видимый ход штока и изменение температуры воды.
Зачем проверять грязевик?
Загрязненная сетка уменьшает расход через калорифер и может вызвать реальное охлаждение батареи.
