Настройка защиты двигателя вытяжного вентилятора в Сочи
Как проверяют автомат защиты двигателя TeSys GV2ME и принимают результат?

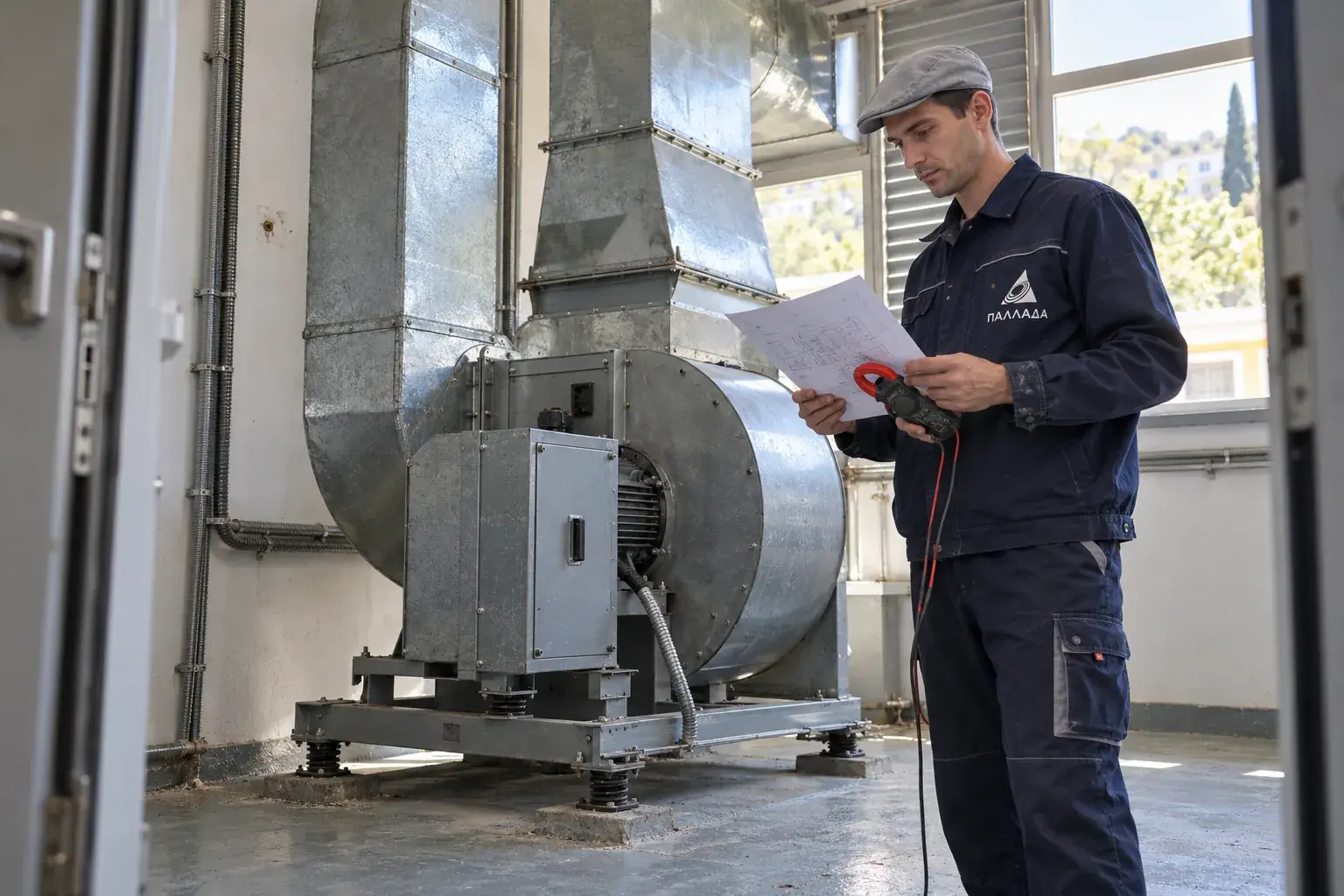

Вытяжка небольшого пищевого производства в Центральном Сочи может останавливаться без заметного шума и запаха перегретой обмотки. После нескольких пусков срабатывает аппарат защиты двигателя, а повторное включение лишь ненадолго возвращает расход воздуха. В такой ситуации Паллада проверяет электродвигатель, питание и режим вентилятора как одну систему: увеличение уставки «чтобы не выбивало» может оставить двигатель без защиты.
Сначала - шильдик и схема
На обесточенном щите сверяют шильдик двигателя, соединение обмоток, номинальный ток и диапазон установленного Schneider Electric TeSys GV2ME. Маркировку аппарата и цепь контактора сопоставляют с исполнительной схемой. До вскрытия проверяют отсутствие напряжения двухполюсным указателем, ввод фиксируют от случайного включения. У аппарата осматривают корпус, клеммы и следы нагрева; поврежденный корпус или контактную часть не пытаются «поджать» поверх дефекта.
После безопасного включения токовыми клещами измеряют ток каждой фазы при установившемся рабочем расходе, а мультиметром - линейные напряжения. Показания записывают вместе с положением воздушной заслонки и режимом частотного преобразователя, если он есть. Разброс токов или провал напряжения нельзя лечить только поворотом регулятора GV2ME. Проверяют крыльчатку, загрязнение фильтра и механическое сопротивление привода: именно нагрузка может вызывать настоящий перегрев.
Настройка без обхода защиты
Если двигатель и питающая сеть исправны, а диапазон аппарата соответствует шильдику, тепловую уставку задают по данным двигателя и инструкции Schneider, затем проверяют пуск и устойчивую работу. Если нужный номинальный ток выходит за пределы регулировки, подбирают аппарат правильной серии и координируют его с контактором и защитой питающей линии по проекту. Самовольная замена на «более мощный автомат» без проверки кабеля и схемы недопустима.
Дополнительная работа в щите
Дополнительная работа здесь - протяжка доступных клемм динамометрической отверткой по значениям для конкретной клеммы и восстановление маркировки проводников. Это полезнее косметической наклейки на дверце: при следующем обслуживании видно, какой аппарат защищает именно этот мотор. Работу с поврежденным кабелем выделяют отдельно, не маскируют настройкой GV2ME.
Нормы и критерий результата
Инструкция TeSys GV2ME D4019374 от июня 2026 года относится к монтажу конкретной серии аппаратов. ГОСТ Р 50571.16-2019 помогает оформить проверку низковольтной электроустановки, а СП 60.13330.2020 с изменениями №1-6 относится к проектной системе вентиляции. Ни один из этих документов не дает универсальную уставку для любого вытяжного двигателя: исходными остаются шильдик, схема и фактический ток.
Приемка включает запись номинала и выбранного диапазона, измеренные по фазам токи в известном режиме, исправный пуск и останов, отсутствие повторного отключения в контрольном цикле и восстановленные защитные крышки. Если ток превышает паспортный при нормальном напряжении, сначала устраняют механическую или аэродинамическую причину и повторяют проверку, а не подписывают «исправно» после краткого запуска.
Частые вопросы
Можно просто поднять уставку?
Только после проверки номинала двигателя, диапазона аппарата и фактической нагрузки; произвольное увеличение лишает защиту смысла.
Нужны ли измерения по всем фазам?
Да. Одна фаза не показывает перекос питания и не объясняет неравномерный нагрев двигателя.
Когда нужен новый аппарат?
Когда он поврежден, его диапазон не подходит двигателю или проверка выявила неисправность самого механизма защиты.
