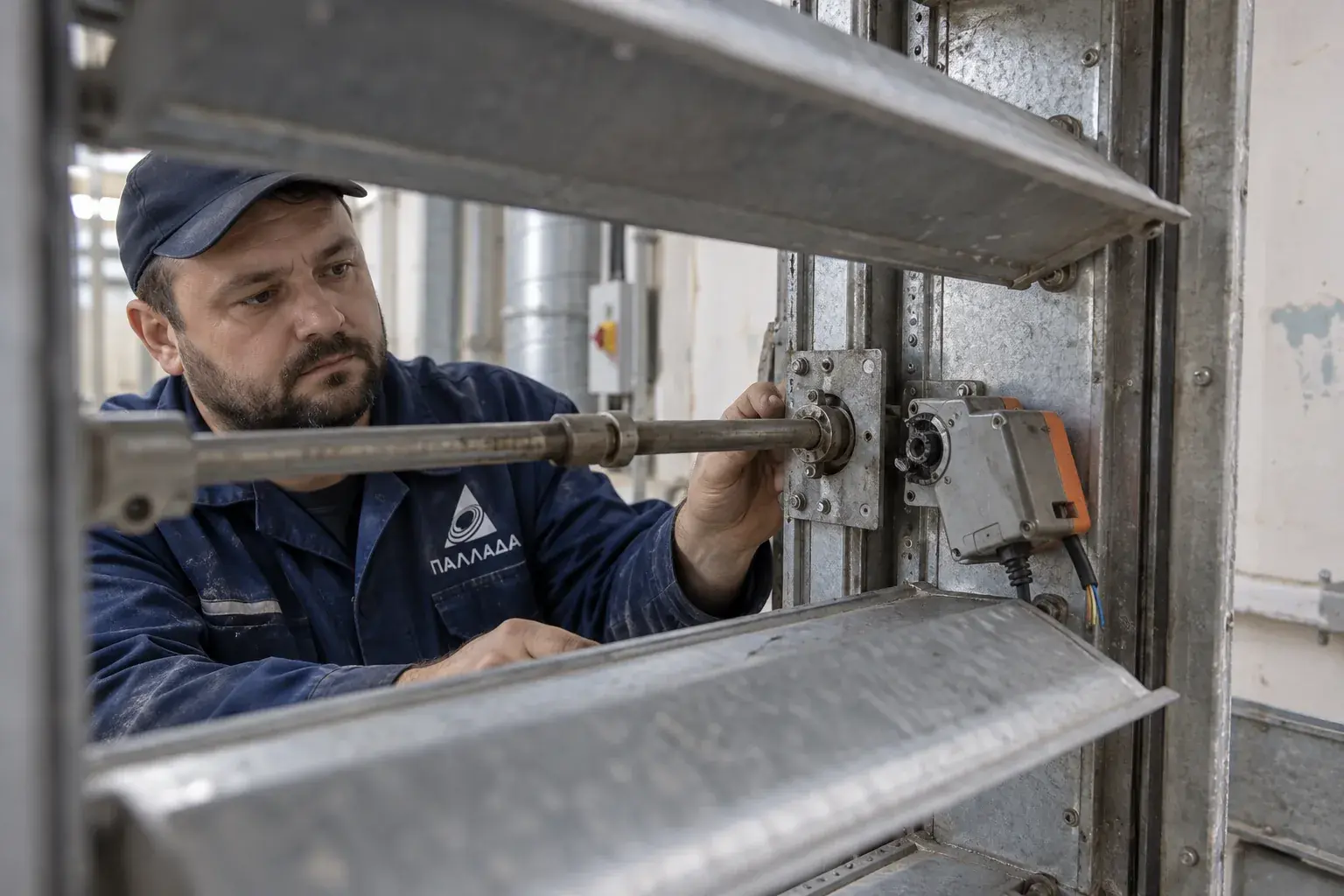

Замена привода воздушной заслонки пекарни в Краснодаре
Почему наружная заслонка остается открытой после остановки притока?
Когда наружная заслонка зависает открытой, замена электропривода кажется очевидной. Но тот же признак дает перекошенная лопатка, заедающий вал или неверный сигнал автоматики. Мы сначала разделяем механику и управление, иначе новый привод примет ту же нагрузку и быстро откажет.
Смотрим на заслонку без напряжения
На месте фиксируем положение лопаток при рабочем сигнале и после штатной остановки притока. По схеме автоматики измеряем мультиметром напряжение питания и сигнал на клеммах, сравниваем их с паспортом установленной модели. Отключаем цепь и блокируем повторное включение перед тем, как снимать рычаг с вала.
Вручную проверяем весь ход лопаток: ось не должна цеплять уплотнение, тяги не должны упираться в короб. Дополнительная работа здесь - восстановить разболтанное крепление тяги или заменить разрушенную втулку. Если устранить только электрическую часть, неисправный узел снова перегрузит мотор.
Особенно внимательно смотрим на упор: если крепеж ослаб, весь корпус поворачивается вместе с валом. Из диспетчеризации это выглядит как исправный ход, а лопатки остаются почти неподвижны. Поэтому один мастер наблюдает механическую связь, второй проверяет команду на контроллере. Схему клемм и точки измерения берем из исполнительной документации, а не угадываем по цветам проводов.
Подбираем привод под реальную кинематику
Сверяем квадрат или круг вала, сторону установки, угол поворота, требуемый момент и способ аварийного закрытия. В паспорте Belimo LF24-SR, например, указаны 24 В, сигнал 2-10 В и возврат пружиной; применять именно его можно только после проверки совместимости с данной заслонкой и контроллером.
Новый привод закрепляем штатным упором от проворота корпуса, выставляем начальное положение оси и не используем электромотор как рычаг для заклинившей лопатки. Кабель укладываем с запасом на сервис, фиксируем ввод и возвращаем защиту. Перед пуском вручную убеждаемся, что полный ход свободен.
Проверяем два режима, а не один щелчок
Запускаем приток и наблюдаем открытие по команде контроллера. Затем выполняем предусмотренную проектом остановку и проверяем возврат в безопасное положение; состояние концевых контактов, если они есть, сверяем с индикацией. Измеряем фактический угол и время хода, а не считаем вращение корпуса доказательством открытия лопаток.
СП 60.13330.2020 определяет требования к системе, ГОСТ 34060-2017 - рамку испытания и наладки. Они не задают один сигнал или момент для любой заслонки: нужные значения берутся из проекта и паспорта. В журнал передаем модель, измеренное питание и результат обоих режимов.
Что еще проверяем по соседству
Если заслонка повторно заедает при холоде, отдельно смотрим дренаж и нагрев узла там, где он предусмотрен проектом. Подогрев нельзя добавлять произвольно к любой секции. Уплотнение меняем только после оценки прилегания: излишне жесткая прокладка способна увеличить момент.
При сдаче показываем эксплуатационной службе, где расположен ручной доступ и как распознать неверное положение по диспетчеризации. Это помогает отличить отказ привода от сбоя датчика или команды при следующей жалобе.
Если конструкция допускает ручной перевод, проверяем, что он снят перед автоматическим пуском. Восстановленный привод не должен упираться в механический ограничитель раньше полного закрытия лопаток. Любой концевой датчик сверяем с настоящим положением заслонки, иначе автоматика будет считать неполный ход нормой.
Частые вопросы
Можно поставить любой привод на 24 В?
Нет. Сверяем момент, вал, угол, управляющий сигнал и возврат по паспорту.
Почему привод гудит, а заслонка не идет?
Проверяем заедание лопаток и связь муфты с валом после безопасного отключения.
Нужна ли проверка при остановке?
Да, если проектом предусмотрено закрытие при пропадании питания или команде автоматики.
