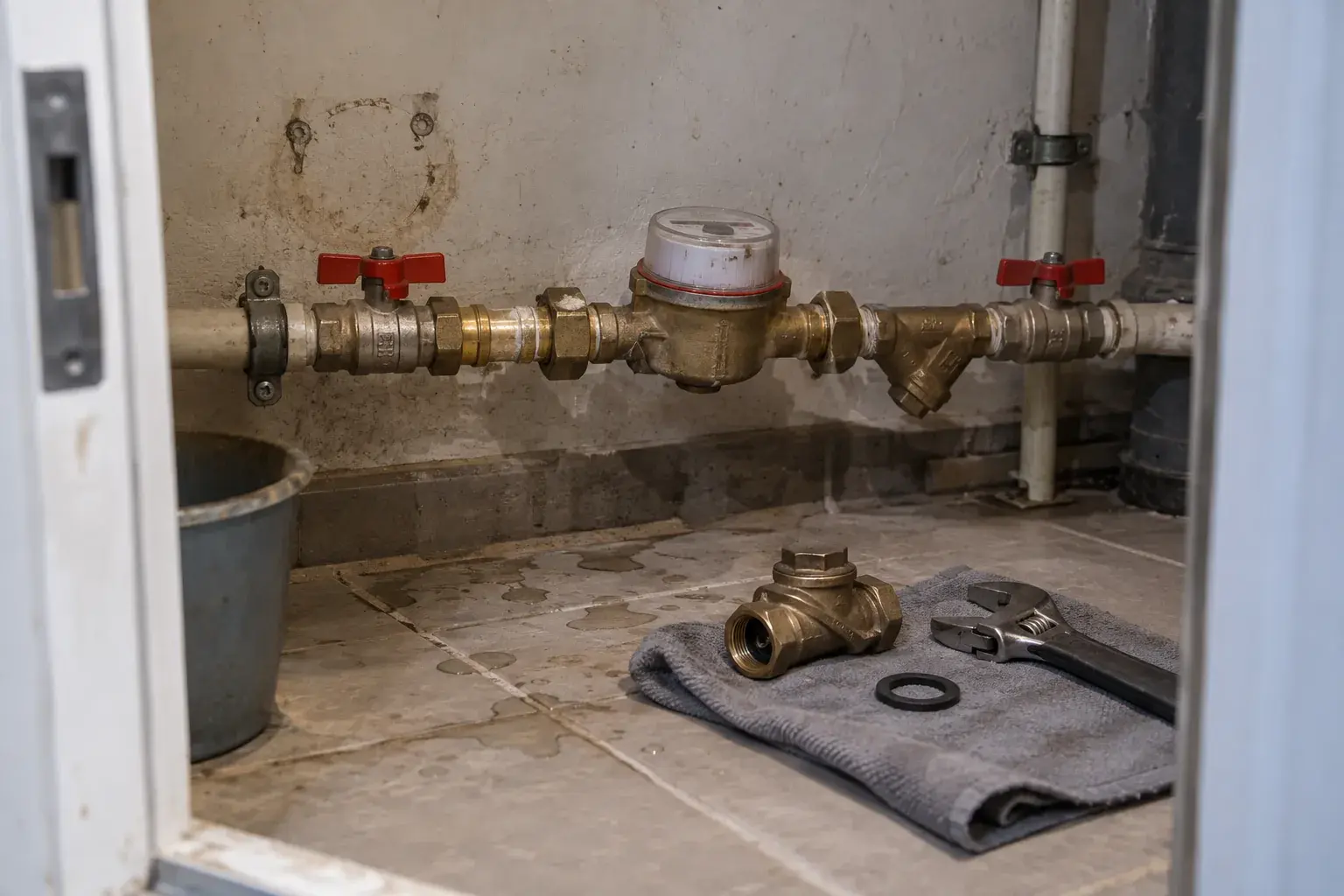

Замена обратного клапана водомерного узла столовой в Анапе
Почему после остановки насоса счетчик кратко идет назад?
Короткий обратный ход счетчика после остановки насоса - повод проверить перепад давлений и запорную арматуру, а не сразу обвинять сам прибор учета. На выезде смотрим схему узла и поведение давлений, потом вскрываем отдельный клапан в согласованное окно отключения воды.
Схема важнее догадки
Манометрами с подходящим диапазоном сравниваем давление до и после водомера при стабильном расходе и после остановки насоса. Отмечаем направление стрелки клапана, положение байпаса и объем обратного движения счетчика. Если возможен переток через другую ветвь, отделяем ее проверкой арматуры.
Для внутреннего водопровода применяем СП 30.13330.2020. Из него нельзя вывести, что любой обратный ход равен поломке одного клапана: контур ГВС, насос и схема подпитки меняют картину. Дополнительно проверяем доступность фильтра перед водомером.
Перед демонтажем проверяем, можно ли изолировать короткий участок двумя кранами. Если один из них пропускает, ремонт расширяется: готовим безопасное отключение стояка и резервный способ слива, а не работаем под остаточным давлением.
Вскрываем узел без нагрузки
После отключения и сброса давления снимаем клапан, осматриваем седло, пружину и уплотнение. Частицы окалины или песка удерживают тарелку открытой; если седло повреждено, простая промывка даст лишь временный эффект. Промываем участок и фильтр, чтобы новая деталь не получила тот же мусор.
Для замены выбираем клапан по диаметру, допустимому давлению, материалу и монтажному положению из паспорта. Resideo RV281 описан изготовителем как вариант для установки после водомера; его характеристики не переносим на другие марки. Фланцы или резьбу собираем без перекоса и натяга труб.
| Узел | Чем проверяем | Что решаем |
|---|---|---|
| Седло клапана | Осмотр после сброса давления | Оставить или заменить корпус |
| Фильтр перед счетчиком | Вскрытие в окно отключения | Промыть перед новой сборкой |
| Соединения | Осмотр при заполнении | Устранить течь до передачи |
Контроль расхода и обратного потока
Расчетный пример, не параметры столовой: если через узел прошло 0,8 м3 за 20 минут, средний расход равен 0,8x60/20 = 2,4 м3/ч. Этот показатель нужен для проверки, что выбранный типоразмер не создает лишний перепад; окончательный подбор ведем по каталожной кривой изделия.
После заполнения выпускаем воздух, проверяем соединения на течь и повторяем остановку насоса. Счетчик должен показывать ожидаемое направление при проверяемом режиме. Если обратный поток остается, исследуем байпас и остальные ветви, не заменяя водомер без подтверждения его неисправности.
Что остается в акте
Фиксируем место клапана, марку, направление потока, очищенный фильтр, контроль давлений и результат испытания. Если для доступа потребовался перенос съемной секции обвязки, это указываем отдельной дополнительной работой.
Пломбируемые элементы узла не трогаем вне установленной процедуры с водоснабжающей организацией. В эксплуатацию передаем схему отключения, чтобы следующий осмотр не останавливал всю столовую без необходимости.
Измеряем монтажную длину нового корпуса и свободное место для обслуживания. При несовпадении размеров короткую вставку проектируем с доступными разъемными соединениями; жестко стягивать трубы гайками ради нескольких миллиметров нельзя.
Частые вопросы
Можно поставить клапан до счетчика?
Расположение определяют согласованная схема узла и требования водоснабжающей организации.
Почему клапан снова не держит?
Проверяем фильтр, мусор в трубопроводе и перепады давления.
Достаточно ли промыть старый клапан?
Только если седло и пружина исправны и последующее испытание подтверждает герметичность.
