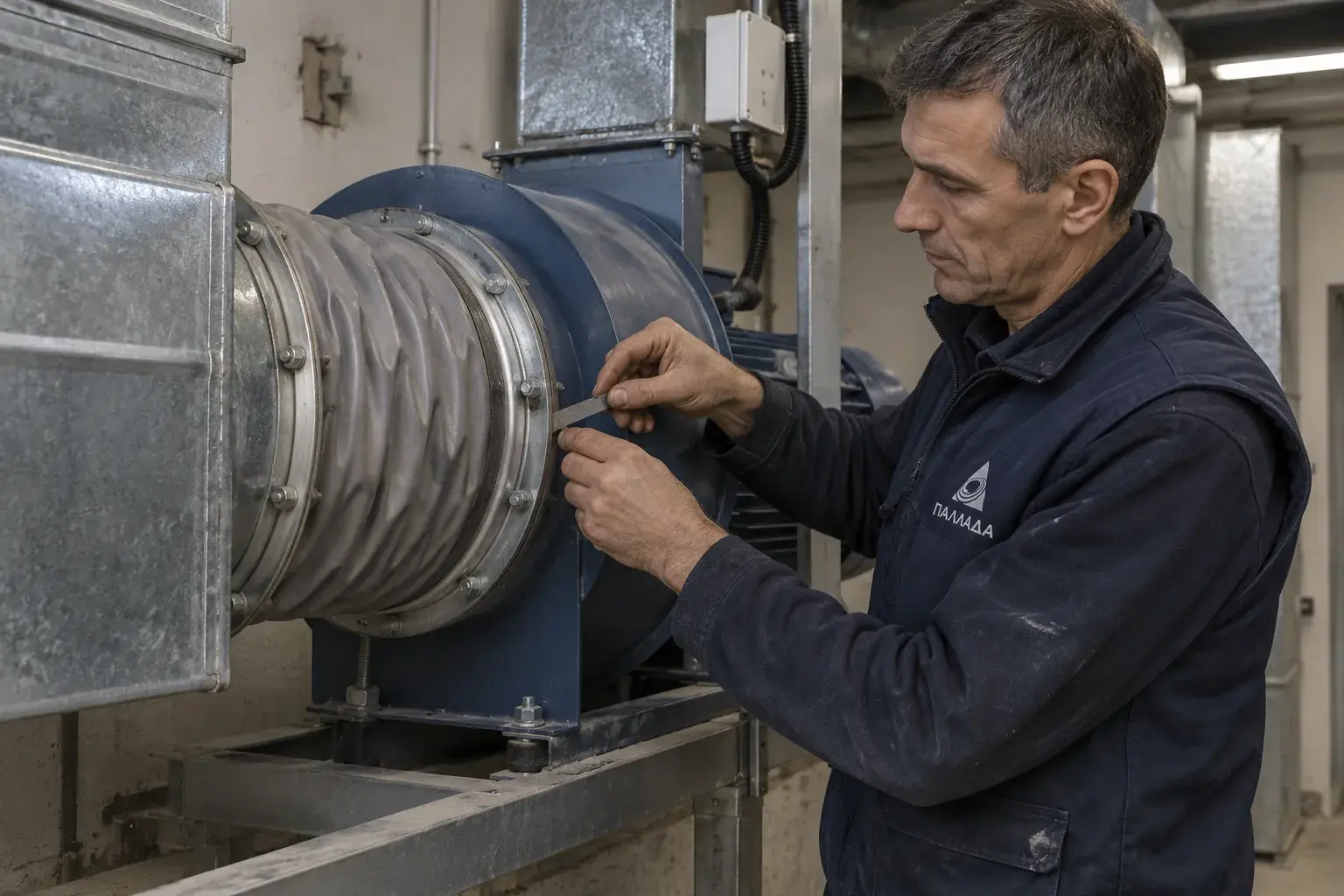

Замена гибкой вставки вентиляции театра в Сочи
Почему у вентилятора падает расход воздуха при чистом фильтре?
Когда фильтр чистый, а до залов доходит меньше воздуха, проверяем соединение вентилятора с сетью. Разошедшаяся гибкая вставка выпускает часть потока в венткамеру; один только разгон вентилятора увеличит расход электроэнергии и не закроет щель. На месте измеряем воздух до и после узла, осматриваем фланцы и только после этого выбираем замену полотна или ремонт крепления.
Ищем место потери воздуха
В согласованном рабочем режиме анемометром измеряем скорости на доступных контрольных сечениях до и после вставки. Записываем положение заслонок и обороты вентилятора, иначе два расхода нельзя сопоставить. У фланцев применяем безопасный индикатор воздушной струи; осматриваем углы, где полотно чаще выходит из планки.
После остановки и блокировки пуска проверяем линейкой расстояние между фланцами, перекос канала, сохранность планок и крепежа. Воздуховод должен иметь собственную опору: если он висит на полотне, новая вставка быстро порвется. Потерю на участке отличаем от закрытой заслонки дальше по сети.
Что заменяем вместе с полотном
Снимаем поврежденную гибкую вставку, очищаем фланцы и убираем острые заусенцы. Если планка деформирована или ее крепеж больше не удерживает полотно, меняем и ее. Подбираем материал по температуре и среде, указанным в проекте и паспорте агрегата; случайная ткань с другим покрытием не подходит.
Инструкция Systemair KA требует для своей установки почти расправленного гибкого соединения и приводит диапазон растяжения 50-90%. Эта цифра относится к данному изделию. На другом вентиляторе длину и запас хода берем из его документации. При перекошенном воздуховоде сначала восстанавливаем подвеску, иначе новый шов снова окажется под нагрузкой.
Считаем расход после герметизации
Устанавливаем полотно без складок, перекрывающих проход, и равномерно зажимаем кромки по периметру. После безопасного пуска повторяем измерение при прежних оборотах и положении заслонок. Проверяем не только соединение, но и воздух в дальнем контрольном сечении: локальная герметичность еще не доказывает расчетный расход по всей сети.
Расчетный пример, не параметры театра: при площади сечения 0,32 м2 и средней скорости 4,5 м/с расход равен 0,32 x 4,5 x 3600 = 5184 м3/ч. Разница с замером дальше по сети требует проверки других утечек и схемы ветвей. Порядок испытаний сверяем с ГОСТ 34060-2017, а целевой расход - с проектом.
Закрепляем результат для эксплуатации
В акте отмечаем материал полотна, размеры вставки, замененные планки, исправление подвески и расходы в одинаковых режимах. Если работа идет между мероприятиями, время контрольного пуска согласуем заранее. Проверяем, что сервисная дверь вентилятора после ремонта открывается полностью.
Через несколько циклов осматриваем зажимы и углы. Если расход вновь снижается при целой вставке, продолжаем обследование заслонок, решеток и ветвей. Заклеивать узел поверх грязного полотна лентой не считаем постоянным ремонтом.
Частые вопросы
Можно ли заклеить трещину лентой?
Как постоянный ремонт это не решает перекос, старение полотна и отрыв у фланца. Способ временного ограничения утечки согласуют с эксплуатацией до замены.
Почему вставка рвется повторно?
Частые причины - вес неподвешенного канала, слишком короткое полотно или жесткий мостик между агрегатом и сетью.
Когда проверять расход?
После замены и восстановления подвесок: герметичный узел меняет условия работы сети, поэтому сверяем контрольные сечения с проектом.
