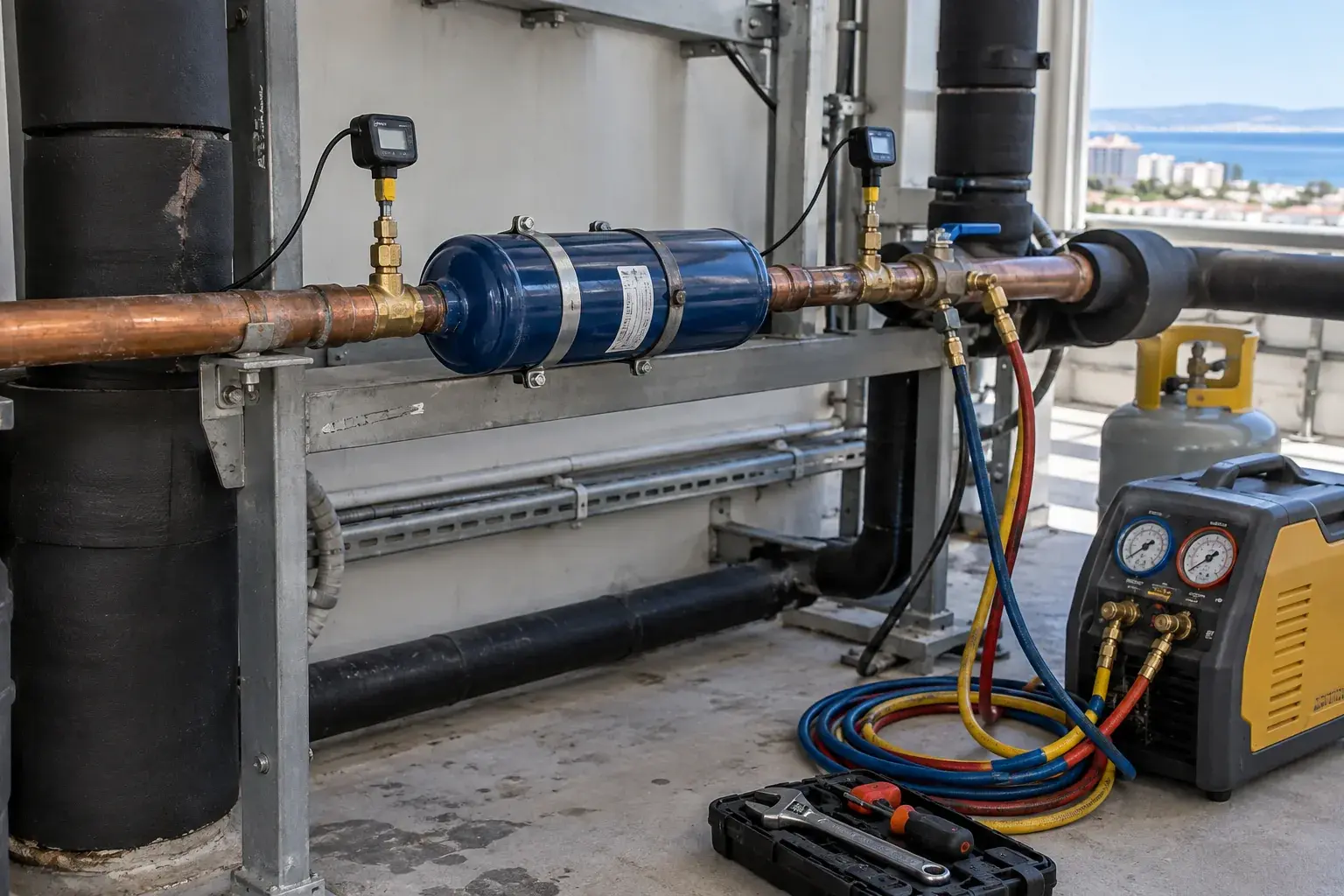

Замена фильтра-осушителя чиллера в Анапе
Почему после ремонта контура давление падает на жидкостной линии?
Фильтр-осушитель защищает жидкостную линию от влаги и твердых частиц. Когда после ремонта контура появляется заметный перепад на нем, причину нужно подтвердить: похожие признаки дают неполностью открытый вентиль и недостаток хладагента. Только после измерений решаем, нужен ли новый фильтр и какой именно.
Разделяем засор и нехватку хладагента
Сверяем историю ремонта, тип хладагента, модель компрессора и установленного фильтра. Контактными термопарами измеряем температуру до и после корпуса при стабильной нагрузке, манометрами проверяем рабочие давления, осматриваем смотровое стекло и положение вентилей. Сильное охлаждение после фильтра может указывать на дросселирование, но само по себе не доказывает засор.
Если контур недавно открывали, отдельно оцениваем риск влаги. По каталогу Danfoss DML/DCL фильтр выбирают не только по диаметру трубы: важны жидкостная производительность, осушающая емкость и совместимость с хладагентом. Дополнительная работа - замена смотрового стекла, если оно потеряло герметичность.
Замена без выпуска в атмосферу
Останавливаем установку, изолируем участок по схеме и отбираем хладагент станцией в предназначенную емкость. После безопасного снижения давления вырезаем старый корпус, не оставляя стружку в трубе. Новый фильтр устанавливаем по стрелке потока и инструкции изготовителя; при пайке защищаем корпус от перегрева и продуваем контур сухим азотом по технологической карте.
Герметичность соединений проверяем допустимым методом и давлением для конкретного оборудования, затем вакуумируем до критерия изготовителя. Применимость ГОСТ 34891.4-2022 сверяем с датой изготовления и характером изменений установки: стандарт отдельно оговаривает старые системы. Универсальный уровень вакуума для любого контура из него не выводим.
Пуск и решение по следующему шагу
Возвращаем расчетную заправку по шильдику и данным оборудования, запускаем установку, после стабилизации повторяем давления, температуры до и после фильтра и работу терморегулирующего органа. Записываем массу отобранного и возвращенного хладагента, данные нового изделия и результаты проверки утечки.
Если после исправной замены перепад сохраняется в другом месте линии, продолжаем локализацию: смотрим вентиль, соленоид и участок капилляра или ТРВ. Еще один фильтр без диагностики не устранит ограничение дальше по потоку.
Как выбираем емкость фильтра
В таблице Danfoss DML/DCL приводятся отдельные значения осушающей емкости для разных хладагентов и температур, а также жидкостная производительность. Поэтому из шильдика чиллера берем хладагент и расчетную холодопроизводительность, затем сверяем рабочую точку с каталогом и доступную длину монтажа.
Фильтр большего диаметра присоединения не обязательно подходит по осушающей емкости. При замене после загрязнения системы учитываем характер загрязнения и рекомендации изготовителя для этого режима. Если на старом корпусе нет читаемой маркировки, его не копируем наугад: сверяем проектную спецификацию и фактическую линию.
Почему причина засора важна
Повторное загрязнение после замены может означать продукты разрушения масла, окалину от прежней пайки или влагу после вскрытия контура. Отправляем старый фильтр на осмотр по безопасной процедуре, проверяем состояние масла и историю утечек. При системном загрязнении составляем отдельный план очистки контура по документации оборудования.
Для выставочного центра важна стабильная работа фанкойлов, но обещать ее до проверки всего холодильного цикла нельзя. На приемке показываем тренд температуры подачи холодной воды после выхода чиллера на режим и передаем эксплуатации признаки повторного ограничения.
Частые вопросы
Можно ли подобрать фильтр только по диаметру трубки?
Нет. Сверяют хладагент, производительность, осушающую емкость и тип соединения.
Можно ли выпустить хладагент при замене?
Нет. Его отбирают штатным оборудованием и ведут учет.
Почему новый фильтр снова холоднее линии?
Ищут влагу, загрязнение и другие ограничения контура по измерениям.
