Контроль закладных в плите насосного зала в Сочи
Как удержать оси и отметки оборудования при бетонировании плиты?
Если насос должен встать на четыре опоры, сантиметровое смещение закладной пластины может сорвать монтаж уже после твердения плиты. Поэтому до бетонирования мы проверяем оси, отметки, крепление деталей и защитный слой арматуры по рабочему чертежу. Нормативы задают порядок контроля, но размер конкретной закладной берем только из проекта.
Оси выносим до установки шаблона

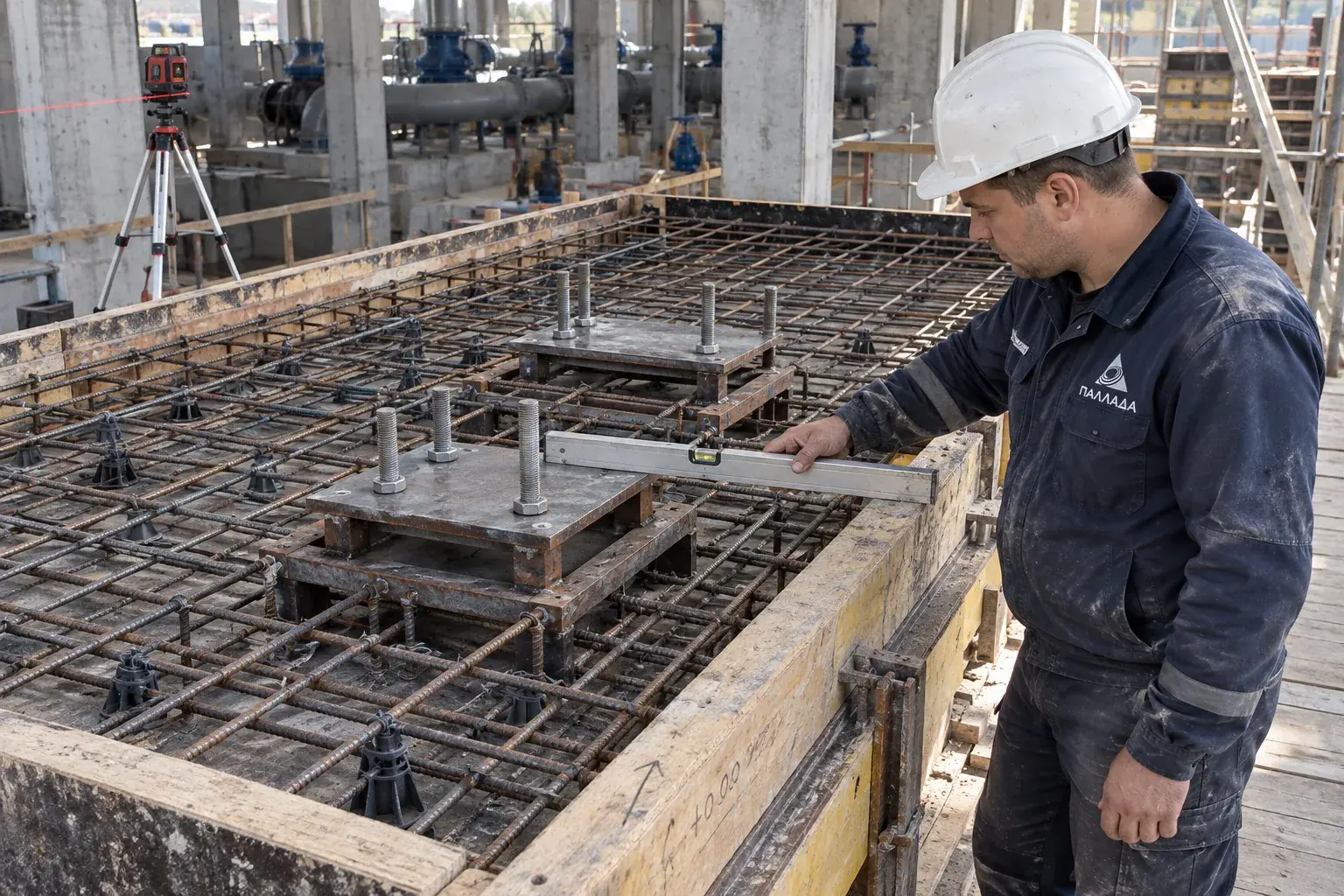

Геодезист переносит оси с опорной сети, нивелиром и рулеткой проверяем контур плиты и отметку верха бетона. На жестком шаблоне размечаем положение закладных и анкерных групп по рабочим чертежам оборудования. Измерения повторяем от двух независимых баз, чтобы ошибка одной риски не ушла во всю линию насосов.
Шаблон фиксируем к проектным опорам, а не к случайному прутку арматуры: во время укладки смесь и вибратор дают усилие. Проверяем доступ для подачи бетона под пластину, иначе там может образоваться пустота. СП 70.13330.2012 относится к производству и приемке, ГОСТ 34329-2017 - к опалубке.
Совместимость с армированием
По чертежу проверяем положение верхней сетки, фиксаторы защитного слоя, выпуски и расстояния между закладными. Если пластина пересекает стержень, не режем арматуру на месте без проектного решения. Вместе с конструктором выбираем узел, который сохраняет расчетную схему.
Сварные соединения закладной осматриваем до закрытия бетоном; тип шва и объем контроля должны соответствовать проекту. Дополнительной работой может стать изготовление съемного контрольного шаблона для анкеров: после бетонирования он покажет, сохранились ли расстояния для основания насоса.
Бетон не должен сдвинуть детали
Подачу смеси организуем без удара струи прямо в пластину. Глубинный вибратор опускаем в бетон по технологической карте, не используем его как инструмент для передвижения смеси и не касаемся им анкеров. После первого слоя повторно снимаем оси и отметки; если шаблон ушел, исправляем положение до схватывания по согласованной процедуре.
Пример: проектное расстояние между осями двух анкеров 600 мм, фактический замер до заливки 602 мм. Разница 2 мм сама по себе не доказывает годность: допуск нужно взять из проектной и паспортной документации оборудования. Цифры здесь учебные, не измерение объекта.
Приемка и данные для монтажников
После ухода за бетоном и достижения назначенной проектом прочности выполняем исполнительную съемку закладных: плановые координаты, отметки и положение анкеров. Прочность не определяют одним календарным сроком; ГОСТ 18105-2018 задает правила оценки по принятой схеме контроля.
В исполнительную документацию передаем акты скрытых работ по армированию и закладным, результаты контроля бетона и фактические размеры. Монтажники насоса получают не только отметку плиты, но и измеренную геометрию посадочных точек. При несовпадении с проектом решение принимает проектировщик до установки оборудования.
Контроль смеси и фиксация скрытого этапа
До подачи бетона сверяем класс смеси и технологические параметры с накладной и проектом. На приемке партии выполняют назначенный программой контроля отбор проб и проверку удобоукладываемости; не оценивают качество по цвету или «густоте на глаз». Если смесь не соответствует согласованной технологии укладки вокруг густого армирования, вопрос решают до выгрузки, а не добавлением воды в миксер.
После укладки фиксируем номера партий, время, температуру условий ухода и места контрольных образцов. ГОСТ 18105-2018 относится к оценке прочности по принятой схеме; он не разрешает объявлять всю плиту готовой по одному произвольному измерению. Сведения связываем с исполнительной съемкой закладных, чтобы будущий монтаж насоса опирался на геометрию и подтвержденный бетон.
Частые вопросы
Можно ли приварить закладную к арматуре?
Только если такой способ предусмотрен проектом и технологией соединения; случайная прихватка не заменяет шаблон.
Когда выполнять геодезию?
До бетонирования, после фиксации деталей, при укладке и после твердения по плану контроля.
Можно ли монтировать насос на неподтвержденную прочность?
Нет. Требуемая прочность и ее подтверждение задаются проектом и схемой контроля.
