Место крепления оконной рамы можно подготовить еще до бетонирования. Для перекрытия нового выставочного павильона в Сочи рассматриваем закладной профиль: он позволяет передать крепление в заранее предусмотренный узел без последующего сверления бетона. Здесь решающим становится положение детали в опалубке, а не удобство ее установки после заливки.
Сначала выбираем систему крепления
Сверяем рабочий чертеж, нагрузки, направление усилий, толщину плиты, арматуру и защиту металла от коррозии. Рулетка и лазерный построитель плоскостей помогают вынести ось, но не заменяют расчет соединения. Длину профиля и расстояния до края задает проектировщик с учетом конкретной системы, а не монтажник по свободному месту между стержнями.

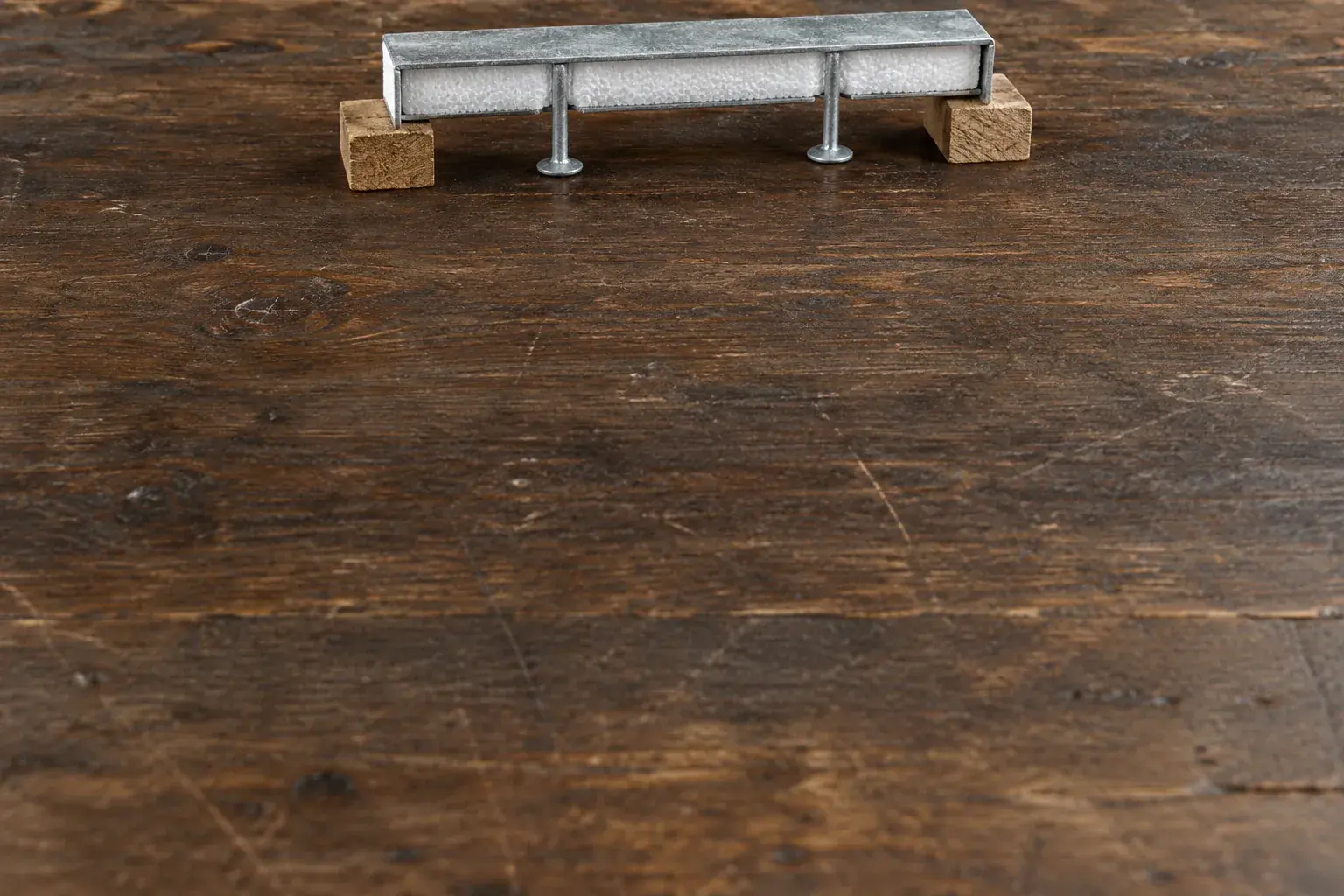

В качестве технического примера берем Hilti HAC-TU - перевернутый закладной профиль для крепления самонарезающими либо самосверлящими винтами. Его нельзя считать обычной шиной под Т-образные болты: геометрия и способ передачи усилий другие. Руководство изготовителя ограничивает приведенные характеристики самим каналом; расчет выбранного винта и присоединяемой рамы требует отдельной проверки.
Фиксируем деталь до подачи смеси
До установки проверяем маркировку, целостность анкеров и штатного заполнителя. Прикладываем профиль к разметке, сверяем отметку будущей бетонной поверхности и направление оси. Учитываем фактическое положение оконной рамы, чтобы регулировка крепежа после распалубки оставалась в предусмотренной рабочей зоне.
Крепление к опалубке выполняем по согласованному монтажному решению. В документе HAC-TU показаны дополнительные отверстия для крепления к щиту; поставляемый профиль не следует считать уже просверленным. Самостоятельно добавлять отверстия в произвольных местах или повреждать анкеры ради удобства запрещаем в рабочем задании. Необходимую подготовку согласуем до выхода бригады.
Разделяем монтажные и рабочие винты
В руководстве Hilti выделены консольные участки за крайними анкерами. Там допускаются винты, удерживающие профиль на опалубке, но это не разрешение крепить оконную раму в той же зоне. Перед закрытием узла отмечаем крайние анкеры на исполнительной схеме. Такая запись сохраняет информацию, которая после бетонирования станет невидимой.
Проверяем устойчивость фиксации и доступ смеси вокруг детали. Во время укладки контролируем, чтобы профиль не сместился и вокруг анкеров не оставались пустоты. Производство монолитного перекрытия проверяем по СП 70.13330.2012; для несущего крепления дополнительно действует расчетное решение проекта. Американские расчетные таблицы из регионального руководства не выдаем за российское нормативное обоснование.
Принимаем положение, затем соединение
После распалубки измеряем фактическую ось, отметку и доступную рабочую длину. Осматриваем бетон возле профиля, проверяем отсутствие перекрывающих дефектов и повреждения покрытия. Смещенную деталь не объявляем годной только потому, что винт еще можно завернуть. Решение об отклонении принимает проектировщик по исполнительным размерам.
Дополнительная работа - согласование разметки креплений рамы и мест временных монтажных винтов до начала остекления. Ведомость разделяет эти назначения и содержит фотографии открытого узла перед заливкой. Перед передачей проверяем подбор винтов, положение соединения и требования к затяжке по комплекту документации. Закладной профиль остается частью рассчитанной системы, а не универсальной металлической полосой для любого крепежа.
Частые вопросы
Подходит ли профиль под обычный Т-болт?
Для рассматриваемого HAC-TU используется другая схема. Совместимость определяют по точному обозначению канала и крепежа.
Можно ли заменить расчет пробной затяжкой?
Нет. Отсутствие видимого повреждения при завинчивании не устанавливает несущую способность соединения.
Что сохраняем до заливки?
Оси, отметки, положение крайних анкеров и способ фиксации к опалубке. Эти данные нужны для последующей установки рамы.
