Восстановление проводящего пола мастерской электроники в Кропоткине
Почему новый участок пола мастерской не отводит статический заряд?
На участке ремонта электронных плат в Кропоткине светлая полоса после замены поврежденного покрытия выглядит аккуратно, но измеритель показывает, что она изолирует рабочую зону от земли. Обычная эпоксидная заплата может закрыть бетон, а требование к отводу статического заряда не выполнить. Для этого типового сценария рассматриваем систему MAPEFLOOR SYSTEM AS, а результат проверяем прибором. Это не отчет о выполненном заказе.
Определяем границы дефекта измерением

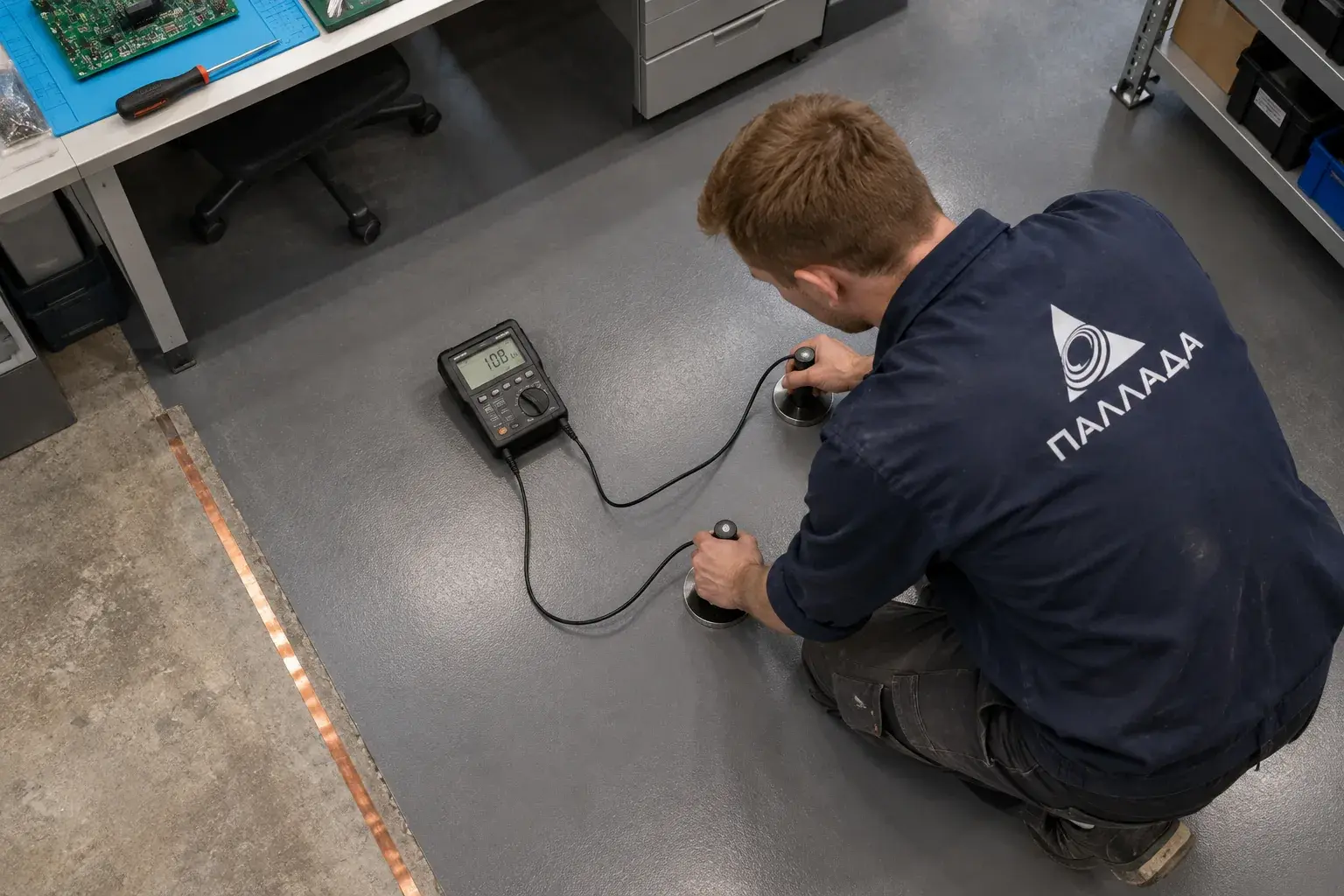

Сверяем план пола и схему точек заземления. Измерителем электростатического сопротивления с предусмотренными электродами снимаем значения «точка - точка» на исправном участке и на полосе ремонта, затем «точка - земля» у штатной точки. Наносим точки на план и записываем температуру, влажность и состояние пола: загрязнение или недавняя мокрая уборка меняют результат. ГОСТ IEC 61340-4-1-2017 описывает методы испытания установленных полов; он не назначает один порог для всякой мастерской.
Далее осматриваем, не оборвана ли медная лента под покрытием. Контроль непрерывности защитного соединения выполняет электрик, которому доступен проект системы заземления. Если разорвана сама цепь, новый слой смолы поверх нее не восстановит отвод заряда.
Выбираем систему по назначению помещения
В заводской карте MAPEFLOOR SYSTEM AS есть бетонное основание, грунтовка Primer SN, медная лента, проводящий промежуточный Primer W-AS N и финишный Mapefloor I 360 AS. Система предназначена для сухих внутренних помещений, включая электронику и лаборатории. Поэтому отдельный окрашенный прямоугольник из произвольной эпоксидной смолы здесь не подходит. По СП 29.13330.2011 с действующими изменениями проверяем проект пола и нагрузки помещения; нужный диапазон сопротивления берем из задания эксплуатации и паспорта выбранной системы.
Проверяем прочность и влажность основания допустимыми проектом методами. Если бетон рыхлый или влажный, сначала устраняем эту причину: проводящий финиш не должен удерживать непрочный нижний слой. Дополнительная работа в этом сюжете - восстановление плана расположения медной ленты, чтобы при будущей установке оборудования ее не перерезали анкерами.
Восстанавливаем слои, а не цвет
Поврежденное покрытие снимаем до прочного основания в рассчитанных границах, сохраняя доступный исправный участок ленты. Обеспыливаем и готовим поверхность по техкарте Mapei. Новую медную полосу присоединяем к штатной точке по проекту, затем последовательно наносим совместимые грунтовочные и проводящий слои, соблюдая технологические интервалы и условия нанесения. Точную толщину и расход проверяем по текущим картам материалов; красивый ровный цвет не свидетельствует о правильной толщине.
Mapefloor I 360 AS подаем и распределяем подходящим инструментом для наливного эпоксидного слоя, ограничивая зону от движения людей и тележек. До набора прочности нельзя ставить на него столы с острыми опорами. Мы не замыкаем отдельный кусок пола на случайную батарею отопления: точка подключения должна быть предусмотрена электрической схемой.
Приемка после выдержки
После отверждения по паспорту повторяем измерения в тех же точках и добавляем несколько точек по границе ремонта. Сверяем их с проектным диапазоном, осматриваем сцепление на краях и записываем результаты с датой, прибором и влажностью. При неудовлетворительном сопротивлении сначала проверяем непрерывность ленты и проводящего грунта; перекраска сверху без поиска причины может снова дать изолирующее пятно. В акте остаются карта слоев и точки контроля, чтобы эксплуатация могла повторить проверку через заданный интервал.
Частые вопросы
Подойдет обычная эпоксидная краска того же цвета?
Цвет не показывает проводимость; нужна совместимая система и проверка сопротивления.
Почему измеряют влажность воздуха?
Условия среды влияют на результаты электростатических испытаний, их записывают вместе с показаниями.
Можно подключить медную ленту к трубе?
Нет, точка заземления определяется электрическим проектом, а не удобством монтажа.
