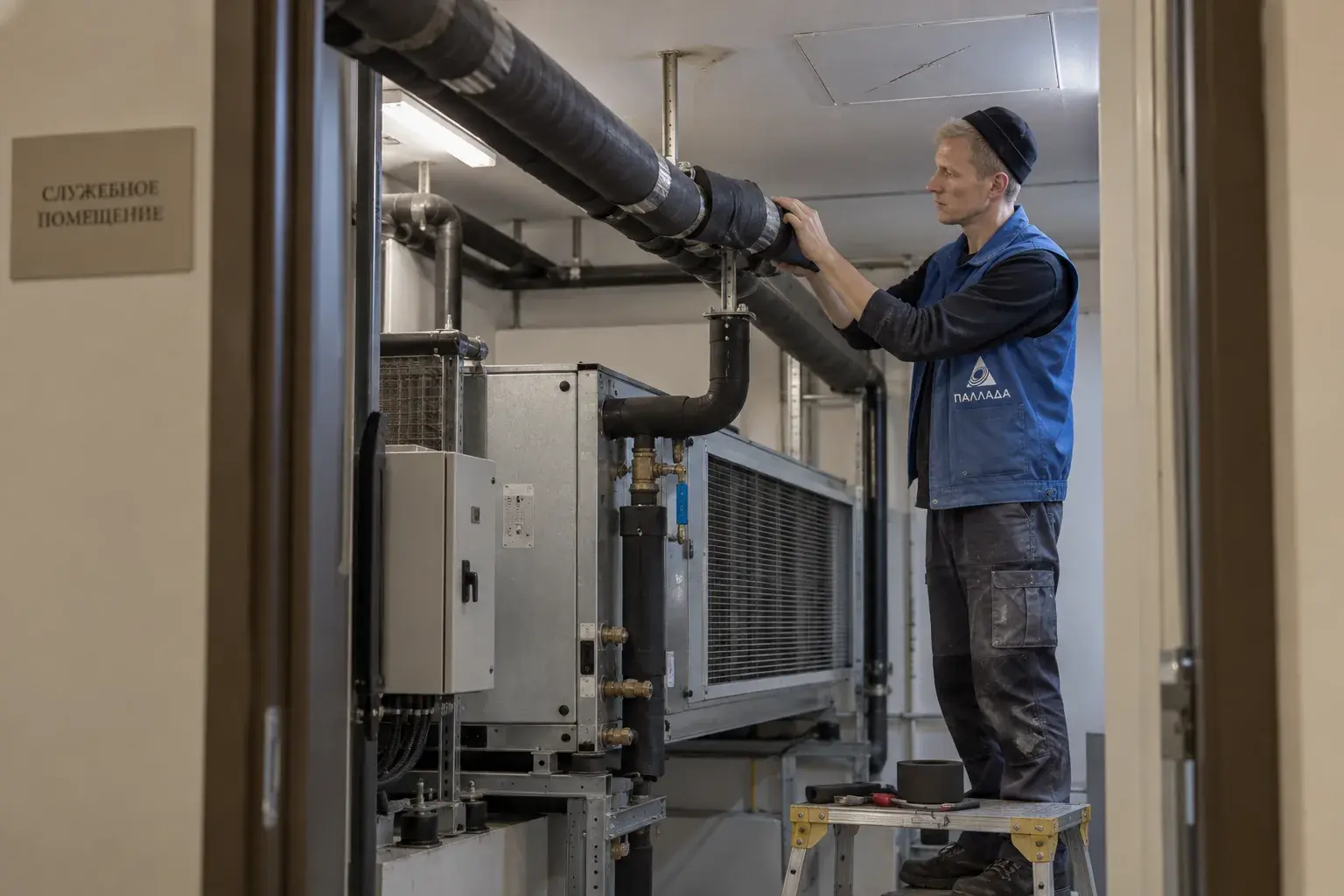

Восстановление изоляции холодной трассы фанкойла музея в Сочи
Почему под потолком мокнет труба, хотя дренаж фанкойла исправен?
Капли под фанкойлом не всегда приходят из дренажа. Если мокрая полоса начинается у подвеса холодной трубы, воздух попадает к металлу через разошедшийся шов теплоизоляции и отдает влагу. На объекте сначала отличаем этот путь от течи соединения и переполнения поддона.
Находим начало мокрого следа
Проверяем поддон и дренаж при работающем фанкойле, затем идем по трубе к первому влажному участку. Контактным термометром измеряем температуру поверхности, психрометром - воздух помещения; тепловизор помогает найти холодный мостик, но не заменяет осмотр снятой изоляции.
Если вода идет из соединения трубы, требуется ремонт гидравлического узла; новую изоляцию поверх течи не ставим. Дополнительная работа - восстановить подвес, если металлический хомут продавил материал и открыл трубу.
В музейном помещении защищаем экспонаты и отделку от пыли до вскрытия потолка. Необходимую длину замены определяем по состоянию материала под оболочкой: иногда внешне целый участок уже влажный изнутри и требует удаления.
Почему одного слоя ленты мало
СП 61.13330.2012 задает проектную рамку теплоизоляции. Для конкретной закрытоячеистой системы ArmaFlex изготовитель описывает плотное прилегание и парогерметичные швы, особенно у опор. Обычная лента поверх мокрого старого материала оставляет воздух и влагу внутри.
Удаляем поврежденный участок до сухой основы, очищаем поверхность и подбираем толщину по проекту и расчету точки росы. Новую скорлупу или трубку подгоняем без натяга, клеим продольный и поперечные швы рекомендованным составом и отдельно закрываем переход к опоре.
Что показывает расчет
Условный пример, не параметры музея: при воздухе 24 °C и относительной влажности 60% точка росы около 15,8 °C. Труба с поверхностью 9 °C без исправной изоляции будет собирать конденсат. Толщину изоляции считают с учетом теплопроводности материала, влажности и наружного теплообмена; одной температурной разницы недостаточно.
После монтажа даем клею выдержку по инструкции и запускаем фанкойл. Проверяем швы и подвес в устойчивом холодном режиме, а не сразу после включения, когда поверхность еще теплая. Если капли появляются дальше по трассе, продолжаем поиск разрыва парозащиты.
Фиксируем скрытую зону
В ведомости отмечаем длину замененного участка, материал, толщину, обработанные стыки и подвесы. Перед закрытием потолочного люка проверяем, что сервис фанкойла остается доступным и изоляция не перерезана краем профиля.
Эксплуатации передаем точки повторного осмотра после влажного сезона. Если в помещении меняется режим вентиляции и влажность, прежний расчет может потребовать пересмотра, поэтому сохраняем исходные измерения.
У клапана, тройника и подвеса число стыков больше, чем на прямой трубе. Выкраиваем отдельные детали под каждую форму и проверяем, что клей образовал непрерывную линию без открытого торца; случайные обрезки оставляют воздушные карманы.
Частые вопросы
Можно обмотать мокрый участок скотчем?
Нет, сначала находят источник влаги и удаляют поврежденную изоляцию до сухой основы.
Почему капает именно у подвеса?
Хомут может образовать холодный мост или разорвать паронепроницаемый контур.
Как отличить от дренажа?
Осмотреть поддон и найти первую мокрую точку на трубе при одинаковом рабочем режиме.
