Водяное отопление спортивного комплекса в Мацесте
Водяное отопление спортивного комплекса в Мацесте
В спортивном комплексе зал, раздевалки и входная зона работают по разным графикам. На новом типовом объекте в Мацесте связываем эти помещения общей системой водяного отопления с управляемыми ветвями. Задача включает расчет, разводку, отопительные приборы, гидравлическую настройку, испытания и передачу эксплуатации рабочих режимов здания.
Описываем режимы помещений до расчета
На обследовании уточняем ограждения, высоту помещений, остекление, расположение дверей и доступные места прокладки. Проверяем график занятий, уборки и работы вентиляции. Для каждой зоны собираем исходные данные, влияющие на тепловую нагрузку и требуемое управление. Измерения выполняем на площадке с сопоставлением рабочих чертежей и фактической геометрии.

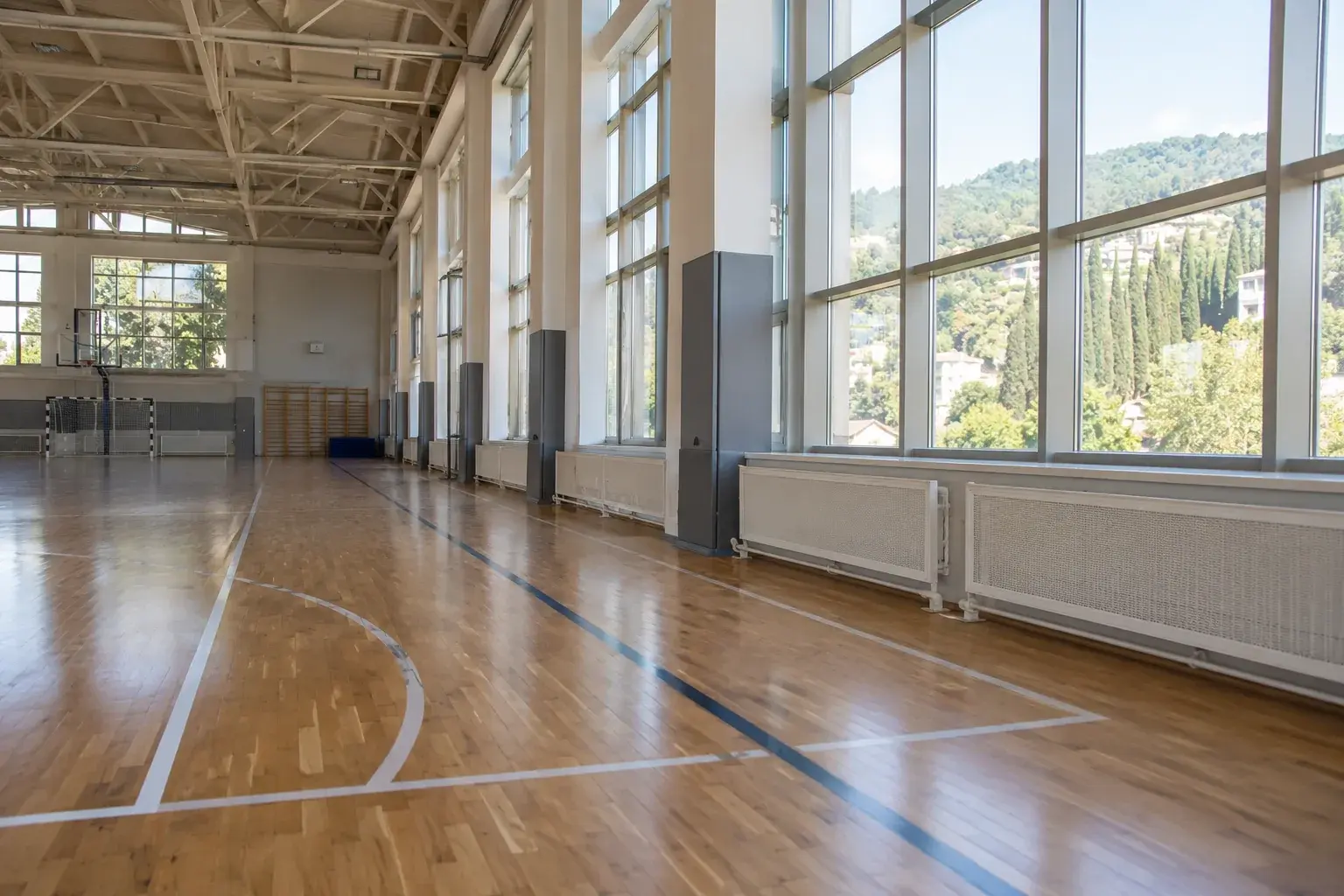

Вместе с проектировщиком согласуем параметры источника тепла, распределение по ветвям и расположение отопительных приборов. Учитываем доступ для обслуживания и условия использования спортивного зала. Решения по ограждениям приборов принимаем по проекту, сохраняя необходимые теплоотдачу и возможность уборки.
Увязываем сопротивления ветвей с регулированием
Диаметры трубопроводов и насосное оборудование определяем расчетом. Сопоставляем потери давления, расходы и работу регулирующих клапанов при изменении нагрузки. Предусматриваем запорную арматуру, удаление воздуха, слив и доступные точки измерения. Каждая ветвь получает обозначение, которое затем используется при наладке и в исполнительной схеме.
В документации Danfoss ASV-PV рассмотрена поддержка перепада давления в двухтрубной радиаторной системе совместно с клапаном-партнером. Такой регулятор применяем там, где его задача соответствует принятой гидравлической схеме. Он помогает отделить работу ветви от изменений расхода соседних потребителей. Типоразмер и диапазон настройки выбираем по расчету конкретного участка.
Собираем сеть с учетом дальнейших испытаний
Размечаем трассы, места крепления и предусмотренные компенсирующие участки. Трубопроводы собираем инструментом, соответствующим системе соединений. Проверяем направление арматуры, доступ к фильтрам и запорным устройствам. Контроль скрываемых соединений выполняем до закрытия строительными конструкциями и окончательной изоляции.
Для ASV-PV руководство отдельно показывает установку на обратном трубопроводе и подключение импульсной трубки к подающей стороне. При заполнении и испытании учитываем положение клапана-партнера и давление с обеих сторон мембраны. Это помогает сохранить регулирующий элемент. Порядок для другого регулятора определяем по его собственной документации.
Настраиваем фактическую работу зон
Состав работ и испытаний согласуем с применимыми областями СП 60.13330.2020 и СП 73.13330.2016. Проверяем действующие изменения и даты введения отдельных положений. Испытательные параметры назначаем по проекту и допустимым условиям установленного оборудования; заводская настройка одного клапана не задает режим всего здания.
После предусмотренной проверки герметичности, очистки и удаления воздуха переходим к гидравлической наладке. Манометром или прибором измерения перепада проверяем согласованные контрольные точки, температурными датчиками оцениваем работу подачи и обратки. Настройки сверяем с расчетной ведомостью и фиксируем по каждой ветви. Измерения проводим в описанном режиме, чтобы результаты можно было сопоставлять.
Затем проверяем изменение нагрузки: работу терморегуляторов, переход к пониженному режиму и восстановление после него. Сопоставляем управление отоплением с расписанием вентиляции и открытием помещений. Тепловизионный осмотр используем как дополнительный способ найти неоднородность нагрева, уточняя причину другими измерениями.
Оставляем эксплуатации проверяемую исходную схему
Передаем исполнительные чертежи, настройки, результаты испытаний и порядок обслуживания. На схеме показываем границы отключения отдельных зон и контрольные точки. Службе эксплуатации должно быть понятно, что проверить при жалобе на температуру и какие изменения оборудования требуют нового расчета. Так завершенная система сохраняет управляемость при обычной работе спортивного комплекса.
Частые вопросы
Можно настроить все помещения одним термостатом?
Возможность зависит от схемы и режима зон. Разные нагрузки и графики учитываем при выборе управления.
Увеличение мощности насоса исправляет холодную ветвь?
Сначала проверяем расход, воздух, положение арматуры и сопротивления. Решение принимаем после установления причины.
Что фиксируется после наладки?
Положение регулировок, режим измерения и фактические показания по принятым контрольным точкам вместе с итоговой схемой.
