Водоснабжение гостиницы с вакуумным водоотведением в Адлере
Водоснабжение гостиницы с вакуумным водоотведением в Адлере
Планировка гостиницы не всегда позволяет провести канализацию привычным самотеком. Длинный путь до стояка и ограниченная высота технического пространства меняют выбор системы. Для новой гостиницы в Адлере связываем водоснабжение санитарных приборов с вакуумным сбором стоков. Рассматриваем всю цепочку до выпуска в наружную сеть, чтобы удобная разводка внутри номеров не превратилась в недоступную для обслуживания установку в подвале.
Станцию выбираем после обследования маршрутов
Нивелиром уточняем отметки выпуска и перекрытий, дальномером снимаем длины трасс. Составляем ведомость приборов и режимов одновременного пользования. Отдельно отмечаем места, где возможен обычный самотек, и участки, которым действительно нужна вакуумная сеть. Смешивать эти решения без согласованной границы нельзя.

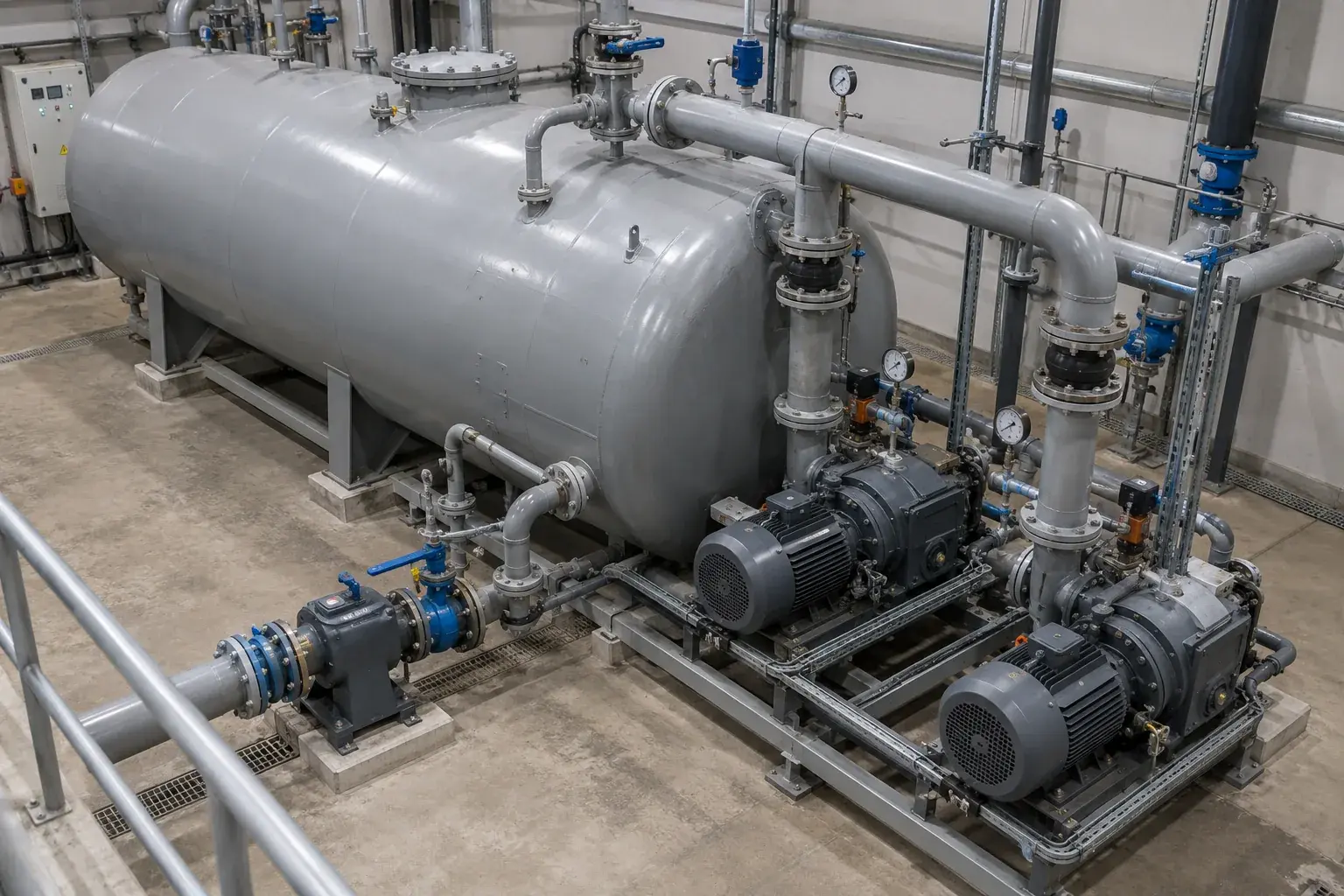

В техническом описании Evac N30 HQE стоки поступают в сборную емкость, а вакуум создают отдельные насосы. Загрязненная жидкость не проходит через вакуумные насосы; для выпуска из бака предусмотрено другое насосное оборудование. Такая схема определяет доступ к обслуживанию, электропитание и размещение станции. Подбор не сводится к диаметру одной трубы.
Питьевую воду сохраняем отдельной системой
Подводку воды к приборам проектируем независимо от вакуумного коллектора. На обследовании измеряем давление поверенным манометром, проверяем доступ к отключающей арматуре и условия защиты от обратного загрязнения. Горячую воду и циркуляцию увязываем с планировкой гостиницы и эксплуатационным графиком.
Вакуумные санитарные приборы и интерфейсные устройства подбираем как совместимый комплект. Пропускную способность, допустимые трассы и размещение арматуры подтверждаем технической документацией системы. Нельзя подключать любой обычный унитаз к вакуумной трубе, рассчитывая, что разрежение исправит все особенности его выпуска.
Монтаж проверяем до закрытия шахт
Трубы закрепляем по проекту, оставляем доступ к соединениям и устройствам управления. До зашивки проверяем герметичность участков, маркируем направления и фиксируем фактические трассы. Небольшой подсос воздуха может создавать постоянную работу насосов даже при отсутствии пользования приборами.
Внутренние сети рассматриваем по СП 30.13330.2020 в пределах его области применения, монтаж и приемку внутренних санитарных систем увязываем с СП 73.13330.2016. Документация Evac ссылается на европейскую систему нормирования; она объясняет устройство оборудования, но не заменяет российский проект и применимые требования к зданию.
Наладка воспроизводит гостиничный режим
Регистрируем разрежение и частоту включений, проверяем сигналы уровня в емкости и работу выпуска. Последовательно включаем расчетные группы приборов, наблюдаем восстановление режима и передачу аварийных сообщений. Состояние водоснабжения при этом проверяем отдельно: устойчивая работа канализации не доказывает достаточного давления воды.
Перед сдачей согласуем действия при остановке питания и неисправности станции, обеспечиваем доступ для очистки и ремонта. Эксплуатации передаем исполнительную схему и журнал испытаний. Для подготовки работ заказчику нужно организовать доступ к шахтам, выпуску и будущему машинному помещению, а не только показать расстановку санузлов на плане.
Частые вопросы
Можно подключить дождевые стоки?
Такое подключение не принимаем по умолчанию. Назначение сети и допустимые стоки подтверждаем проектом конкретной вакуумной системы.
Вакуумная станция очищает сточную воду?
Нет. Сбор и транспортирование не заменяют очистку и согласованный выпуск в канализацию.
Для гостиницы нужна именно двухбаковая установка?
Не обязательно. Исполнение и резервирование выбираем по нагрузке и документации; отдельные варианты изготовителя имеют региональные ограничения.
