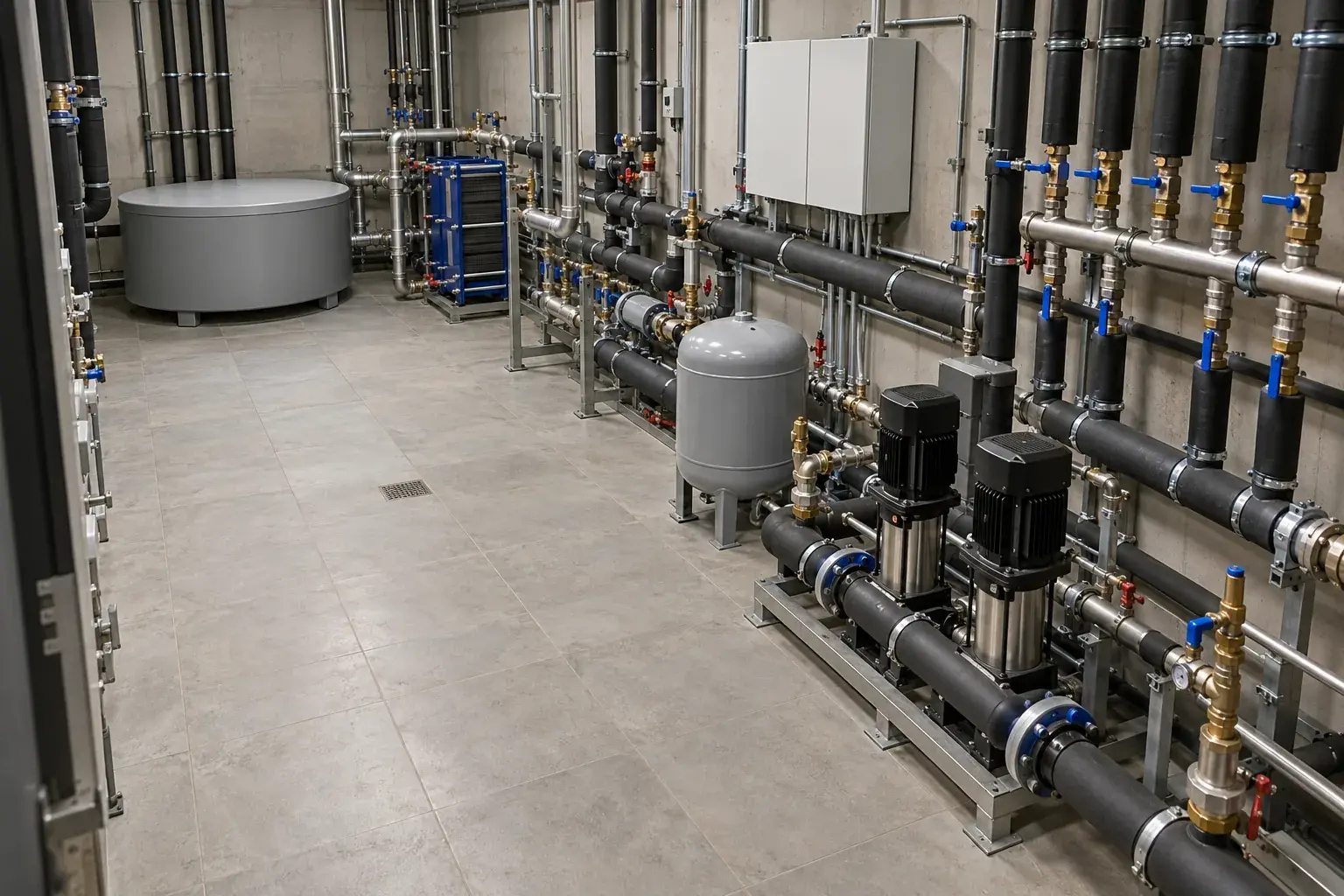

Водоснабжение гостиничного корпуса с охлаждением холодной воды в Сириусе
Водоснабжение гостиничного корпуса с охлаждением холодной воды в Сириусе
Холодная вода в длинной гостиничной разводке может нагреваться от окружающих коммуникаций. Для нового корпуса в Сириусе рассматриваем систему с возвратной линией и проточным охлаждением питьевой воды. Сначала оцениваем трассы и теплопритоки, затем согласуем циркуляцию, балансирование и источник холода. Один новый охладитель у ввода не исправляет все застойные участки здания.
Возвратную линию закладываем в схему водоснабжения
Выезжаем на объект, проверяем стояки, ответвления, соседние горячие трубы и технические шахты. Температурными регистраторами сопоставляем характерные участки и периоды малого водоразбора. Для нового корпуса дополняем контрольные измерения расчетом теплопритоков от соседних коммуникаций и окружающих помещений.
На схеме обозначаем подачу к потребителям и путь возврата холодной воды. Проверяем длины, диаметры, изоляцию и доступ к обслуживанию. Отдельно выявляем ответвления, которые не охватывает циркуляционный маршрут. Для внутренней сети учитываем применимую область СП 30.13330.2020 с действующими изменениями. Охлаждение не отменяет требования к исходной воде и предусмотренный контроль ее качества.
Питьевой и охлаждающий контуры разделяем
В документации KEMPER KHS CoolFlow рассматриваем проточный охладитель с циркуляционным насосом питьевой стороны и отдельным подключением технического холодоснабжения. У двух потоков разные назначения. Смешивать питьевую воду с техническим теплоносителем недопустимо; соединения и их маркировку сверяем по документации поставленного исполнения, а не по внешнему сходству патрубков.
Источник холода, буфер и управление подбираем для реальной тепловой нагрузки. В составе рассматриваемой схемы балансирование возвратных ветвей помогает распределять циркуляцию. Если вода идет только по ближайшему стояку, большая мощность охладителя не обеспечивает нужное состояние дальнего участка. Поэтому проверяем расчет и доступность регулирующих элементов до окончательной компоновки узла.
Пуск начинается с направления потоков
Готовим устойчивую площадку, предусматриваем отключение, слив и снятие обслуживаемых частей. Монтаж труб и изоляцию выполняем так, чтобы осталось место для осмотра соединений. Перед включением сверяем подачу и возврат обеих сторон. По руководству выполняем удаление воздуха раздельно для питьевой и технической частей; воздушная пробка может выглядеть как недостаточная холодопроизводительность.
На пуске регистрируем входную и выходную температуры, состояние источника холода и работу насосов. Контактные датчики устанавливаем одинаковым способом, иначе сравнение отражает различие измерений. Проверяем сеть при водоразборе и в предусмотренном режиме циркуляции. Начальные значения из иностранного руководства не объявляем российским санитарным нормативом или универсальной настройкой любой гостиницы.
Неисправность ищем по согласованным измерениям
Если дальняя ветвь остается теплой, сопоставляем ее расход, балансирование, состояние изоляции и теплопритоки. При недостаточном охлаждении всего контура проверяем также техническую сторону и фактическое удаление воздуха. Изменение одной уставки не заменяет такой диагностики. Исправление подтверждаем повторной записью в том же режиме.
В программу приемки включаем предусмотренный водообмен, обслуживание и проверку качества воды. Циркуляция, охлаждение и замена воды выполняют разные функции. Передаем исполнительную схему, журнал пуска и перечень контрольных точек. Для согласования работ заказчику достаточно организовать доступ к шахтам и оборудованию: размеры и условия на площадке проверяем сами. Эксплуатация получает систему, которую можно наблюдать и обслуживать по отдельным ветвям.
Частые вопросы
Достаточно охладить воду только на вводе?
Для длинной разводки оценивают дальнейший нагрев и фактический маршрут движения воды.
Циркуляция заменяет обновление воды в каждой ветви?
Нет. Обхват сети и отдельные мероприятия водообмена проверяют по принятой схеме.
Можно взять настройки другого корпуса?
Уставки подтверждают для поставленного исполнения, тепловой нагрузки и требований данного проекта.
