Снижение вибрации чиллера медицинского корпуса в Адлере
Как проверить опоры воздушного чиллера daikin ewat-b и выбрать ремонт без лишней замены оборудования?

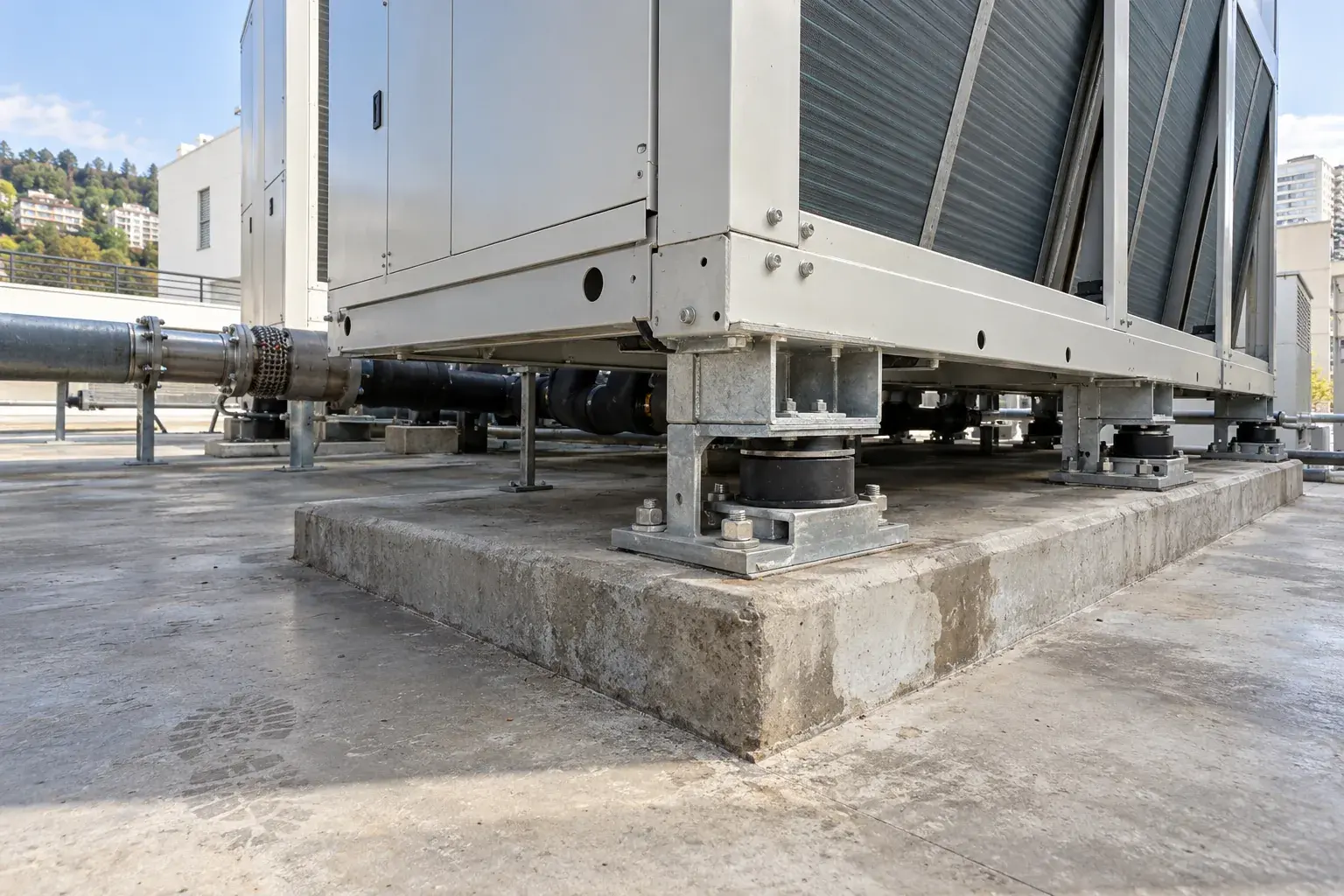

Вибрация воздушного чиллера на площадке медицинского корпуса может передаваться не только через опоры, но и по жестко натянутому трубопроводу. Замена всех амортизаторов на более мягкие без проверки нагрузки часто усиливает раскачку. Паллада разбирает путь передачи колебаний: рама, опоры, крепления, гидравлические соединения и ближайшие ограждающие конструкции.
Где возникает передача
Сначала сверяют шильдик Daikin EWAT-B, исполнение рамы и монтажную схему именно этой машины. На остановленном оборудовании смотрят, равномерно ли опирается каждая точка, не зажата ли опора крепежом до жесткого контакта и не упирается ли трубная обвязка в ограждение. Уровнем и щупом проверяют фактическую посадку; отметки измерений наносят на план опор. Нельзя приподнимать нагруженный чиллер домкратом без отдельного плана подъема и разгрузки труб.
После согласованного пуска измеряют вибрацию на раме и на основании в одинаковых режимах сертифицированным виброметром. Сравнивают спектр, а не только одно общее число: выраженный тон на частоте вращения укажет на механическую причину, широкополосная передача через жесткий участок трубы - на иной путь. Если аномалия появилась после монтажа нового участка обвязки, это важнее случайного субъективного ощущения шума у стены.
Исправление выбирают по причине
Руководство Daikin для EWAT-B показывает схему установки опциональных виброизоляторов и крепления рамы. Тип и расположение опор определяют по массе конкретной комплектации и заводскому чертежу. Изношенный элемент меняют на совместимый, сохраняя расчетную высоту и опирание. Если жесткий мост образовала труба, проверяют предусмотренные проектом гибкие соединения и опоры трубопровода. Трубный компенсатор не должен нести массу чиллера или исправлять перекос фланцев.
Мелкие жесткие связи
Дополнительная работа - освободить зажатую сервисную площадку от случайных жестких касаний, восстановить маркировку опор и закрепить трассу кабеля там, где она передает дребезг на ограждение. Эти мелочи проверяют до заказа тяжелого агрегата на замену.
Документы и результат
СП 60.13330.2020 с действующими изменениями относится к проектированию вентиляции и кондиционирования в зданиях своей области применения. Он помогает сверить проектное решение при изменении схемы, но не служит инструкцией по ремонту опор. Монтаж и обслуживание самого EWAT-B выполняют по руководству Daikin и паспорту поставленной ревизии.
После работ повторяют измерение в тех же режимах и точках, проверяют отсутствие новых касаний, герметичность гибких соединений и устойчивую работу автоматики. Критерий - сопоставимый протокол до и после, отсутствие недопустимой передачи на конструкции и соответствие заводской монтажной схеме. Если источник вибрации внутри машины, замена опор не закрывает неисправность: нужна отдельная диагностика вентилятора или компрессора.
Частые вопросы
Можно ли подложить резину под любую опору?
Нет. Жесткость, высоту и грузоподъемность определяют для конкретной массы и рамы.
Зачем измерять вибрацию после ремонта?
Без повторного замера нельзя отделить снижение передачи от простого изменения шума на слух.
Что проверяют кроме опор?
Крепления рамы, гибкие участки труб, опирание обвязки и случайные жесткие касания.
