Устранение вибрации приточной установки ресторана в Сочи
Почему после запуска приточной установки вибрирует воздуховод?
Если при пуске приточной установки дрожит воздуховод, первым делом проверяем, откуда передается колебание: через раму, подвес, гибкую вставку или сам вентилятор. Усиление крепежа без измерений иногда делает шум в зале громче, потому что создает жесткий мост к строительной конструкции.
Разделяем источник и путь передачи
На объекте согласуем короткое окно для нескольких пусков и фиксируем режимы вентилятора. Виброметром сравниваем колебания на корпусе, раме, за гибкой вставкой и у ближайшего подвеса. Одновременно отмечаем частоту привода, положение заслонок и состояние фильтра; измененный режим может проявить старый дефект крепления.
Стетоскопом для оборудования и осмотром отличаем дребезг тонкого листа от вибрации рамы. В кожух и вращающиеся части при работе не вмешиваемся. Если на раме колебание небольшое, а на подвесе большое, ищем жесткий контакт или натянутую вставку, а не спешим менять подшипник.
Исправляем конкретный узел

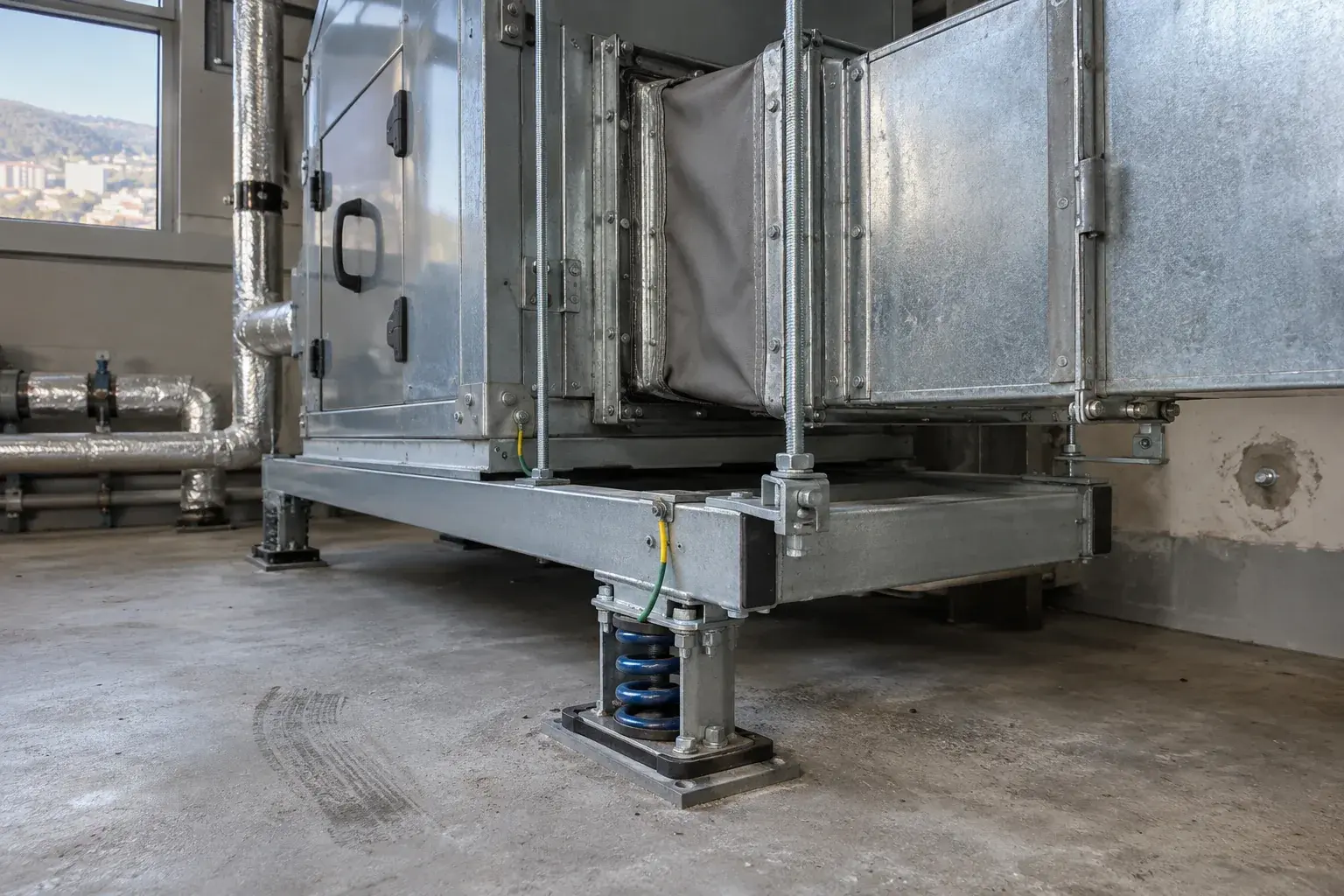

После безопасной остановки проверяем целостность виброопор, высоту их осадки и отсутствие касания рамы с основанием. Поврежденную опору меняем на совместимую с фактической нагрузкой; одинаковая внешне пружина может иметь другую жесткость. Подвесы воздуховода проверяем по проектной схеме и убираем случайный контакт с перекрытием.
Гибкую вставку не натягиваем как ремень и не перекручиваем. Если ее рама привинчена к двум жестким конструкциям без свободного хода, передача вибрации сохранится. Дополнительно осматриваем крыльчатку и ременную передачу, если они предусмотрены моделью. СП 73.13330.2016 задает рамку монтажной приемки, паспорт установки - допустимые сервисные операции.
Расчет, который не заменяет подбор
Расчетный пример: четыре опоры несут установку массой 320 кг. При равномерном распределении на каждую приходится 320 / 4 = 80 кг до учета смещенного центра тяжести. Поэтому опору не подбирают только по общей массе: после обмера проверяют распределение нагрузки и рабочий ход конкретного изделия.
Отдельно измеряем зазор вокруг гибкой вставки и трассы. Для расчета акустики и допустимых уровней нужен проект помещения, а не универсальная цифра из соседнего ресторана. СП 60.13330.2020 относится к проектным решениям вентиляции; фактические частоты и предельную вибрацию двигателя сверяем с документацией его изготовителя.
Приемка в тех же режимах
После сборки повторяем замеры на прежних точках и частотах привода. Смотрим, не задевает ли гибкая вставка раму при пуске и остановке, не расходятся ли крепления, не слышен ли новый резонанс в зале. Сравнение до и после на разных скоростях без записи режима недостоверно.
В акт заносим места измерений, состояние замененных опор и подвесов, настройки привода и результаты пробного пуска. Порядок испытаний и наладки системы сверяем с ГОСТ 34060-2017, а допустимую вибрацию самого агрегата - с паспортом изготовителя. Если источник внутри вентилятора остается, отделяем эту работу от устранения жесткого контакта воздуховода.
Частые вопросы
Можно ли просто подтянуть все подвесы?
Сначала ищут путь передачи. Жесткая подтяжка способна усилить шум в помещении.
Когда менять виброопоры?
После проверки осадки, нагрузки, целостности и совместимости с установкой.
Как подтвердить результат?
Повторить измерения на тех же точках и режимах вентилятора.
