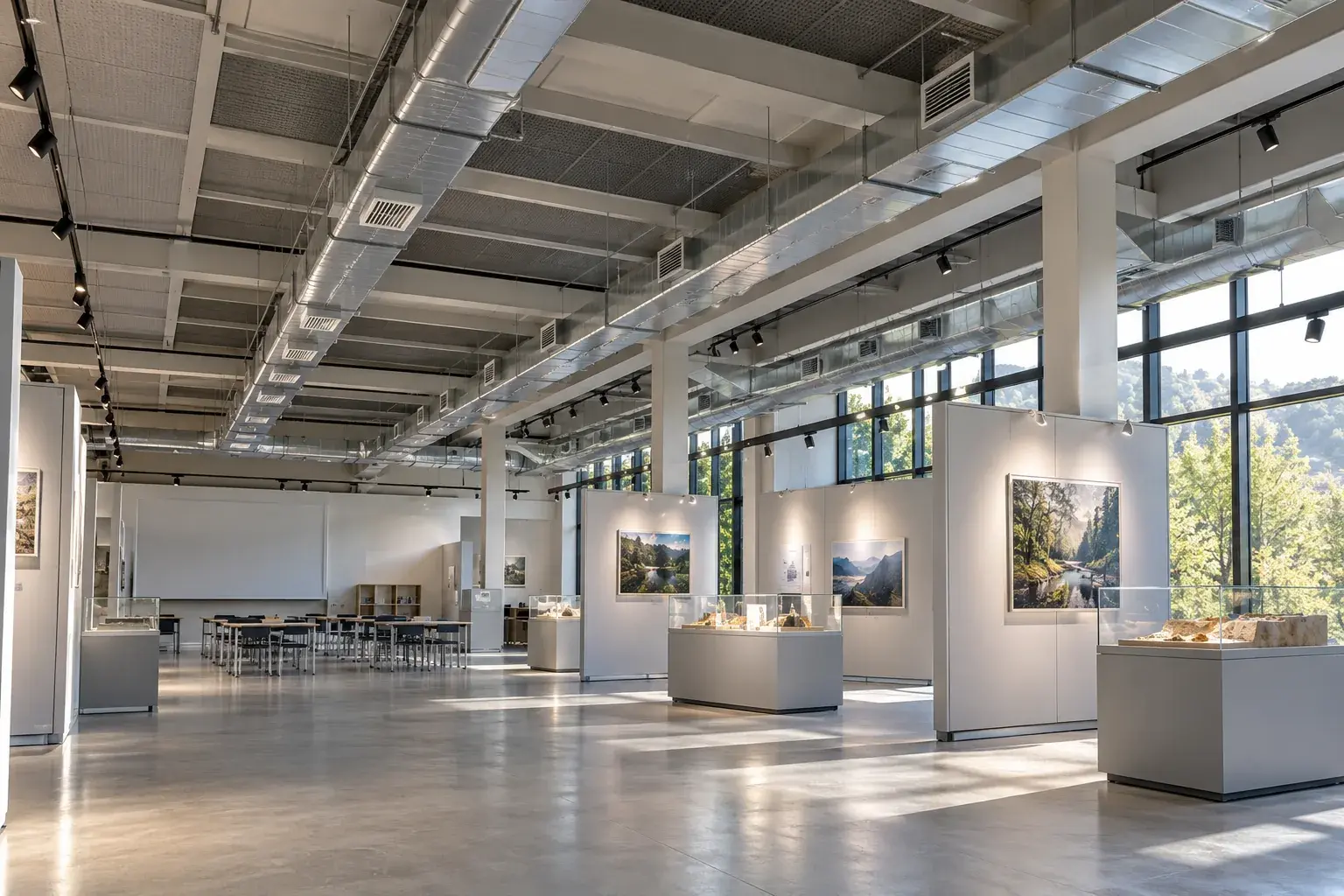

Вентиляция учебно-выставочного центра в Мацесте
Вентиляция учебно-выставочного центра в Мацесте
Утром в центре могут работать небольшие учебные группы, а вечером открывается выставка с посетителями. Для нового объекта в Мацесте проектируем вентиляцию по этим разным сценариям, затем монтируем и налаживаем ее как систему всего здания. Расход установки связываем с распределением по помещениям, шумом, управлением и будущим обслуживанием.
Исходные данные собираем по занятиям и мероприятиям
На обследовании уточняем вместимость залов, расписание, назначение комнат и ограничения здания. Дальномером проверяем доступные размеры, отмечаем высоты потолков и пути прокладки воздуховодов. Согласуем расположение наружного воздухозабора и выброса, доступ для монтажа установки и смены фильтров. Выбираем техническое помещение до того, как его займут мебелью или складом экспозиции.
Проектную рамку внутренней вентиляции общественного здания проверяем по СП 60.13330.2020 с действующими изменениями. Этот документ не переносим автоматически на технологическую аспирацию или специальные производственные процессы. Для центра разделяем учебные, выставочные и вспомогательные зоны по назначению и рассчитываем согласованные режимы их использования.
Сценарии превращаем в схему воздухораспределения
Составляем баланс притока и удаления по комнатам, учитываем перетоки через предусмотренные пути. Нельзя рассчитывать закрытый кабинет так, будто его дверь постоянно открыта в общий зал. Положение распределителей выбираем вместе с рабочими местами, экспонатами и обслуживаемыми зонами. Дополнительно оцениваем шум и доступ к регулирующим устройствам.
Установку подбираем по рабочей точке сети с учетом фильтров, теплообменной части и сопротивления воздуховодов. Например, семейство Systemair Topvex SR предусматривает рекуперацию и варианты управления расходом. Конкретное исполнение проверяем по паспорту и комплектации; наличие рекуператора не означает, что любую вытяжку можно объединить с ним без оценки переносимых загрязнений.
Монтаж начинаем с обслуживаемых проходов
Проверяем доставку секций, основание и свободное место перед дверями установки. Воздуховоды прокладываем по согласованной трассе, закрепляем на рассчитанных опорах, сохраняем доступ к люкам и исполнительным устройствам. Присоединения к оборудованию не должны принимать на себя массу всей магистрали. Противопожарные сопряжения выполняем по соответствующим проектным решениям здания.
После соединения участков осматриваем стыки, изоляцию и предусмотренные проходки. Теплоизоляцию наружного воздуха проверяем вместе с защитой от увлажнения и конденсата. Датчики и управляющие кабели устанавливаем по схеме конкретного оборудования. До пуска очищаем систему от строительного мусора, проверяем комплектность фильтров, закрытие дверей и безопасную готовность всех подключений.
На наладке проверяем каждую договоренную комбинацию
Сначала подтверждаем направление потоков и работу автоматики. Затем анемометром, измерительным колпаком или трубкой с дифференциальным манометром измеряем расход подходящим для сечения методом. Регулировки выполняем по сети, после существенных изменений повторяем измерения затронутых ветвей. Одного показания панели установки для сдачи комнат недостаточно.
Условие расчетного примера зададим явно: измеренная средняя скорость в прямом участке равна 2 м/с, площадь сечения - 0,2 м². Расход составляет 2 × 0,2 × 3600 = 1440 м³/ч. Это пример пересчета единиц, а не проектная норма центра; реальный результат зависит от метода и корректного усреднения скорости.
Проходим сценарии учебного дня, мероприятия и предусмотренного дежурного режима. Проверяем реакцию регулирования, шум и отсутствие нештатных перетоков. Настройки сохраняем вместе с протоколами, а замечания устраняем до приемки.
Передаем настройки людям, которые меняют расписание
Эксплуатации выдаем исполнительную схему, результаты измерений по помещениям, паспорта и порядок обслуживания. Объясняем, какой режим включать перед мероприятием и какие изменения требуют пересмотра наладки. Перенос перегородки или превращение кладовой в класс меняет исходные данные, даже если установка остается прежней.
Частые вопросы
Можно постоянно держать максимальную скорость вентилятора?
Такой режим не заменяет расчет распределения и может увеличить шум и расход энергии без нужного результата.
Рекуперация означает кондиционирование?
Нет. Возможность нагрева или охлаждения зависит от исполнения установки и подключенных систем.
Что нужно сообщить перед выездом?
Назначение помещений и расписание использования. Размеры, трассы и условия установки проверяем на самом объекте.
