Вентиляция столярного производства с централизованной аспирацией в Дагомысе
Вентиляция столярного производства с централизованной аспирацией в Дагомысе
Древесная пыль должна уходить из зоны резания раньше, чем разойдется по всему цеху. Для нового столярного производства в Дагомысе мы начинаем вентиляцию с расположения станков и мест захвата. Общая вытяжка под потолком не заменяет аспирацию у источника, а мощный вентилятор сам по себе не обеспечивает безопасный сбор горючей пыли.
Карта станков и работающих ветвей
На объекте сверяем патрубки и укрытия оборудования, направления выброса стружки, одновременность работы и транспортные проходы. Собираем требования изготовителей станков к удалению загрязнений. По ним рассчитываем сеть, а компенсирующий воздух рассматриваем отдельно, чтобы вытяжка не создавала неконтролируемое разрежение в здании.
Трассу согласуем с обслуживанием и возможностью осмотра. Резкие нерасчетные переходы, провисающие гибкие участки и ненужные повороты усложняют транспортирование материала. Оставлять такие решения под обещание впоследствии увеличить обороты вентилятора нельзя.

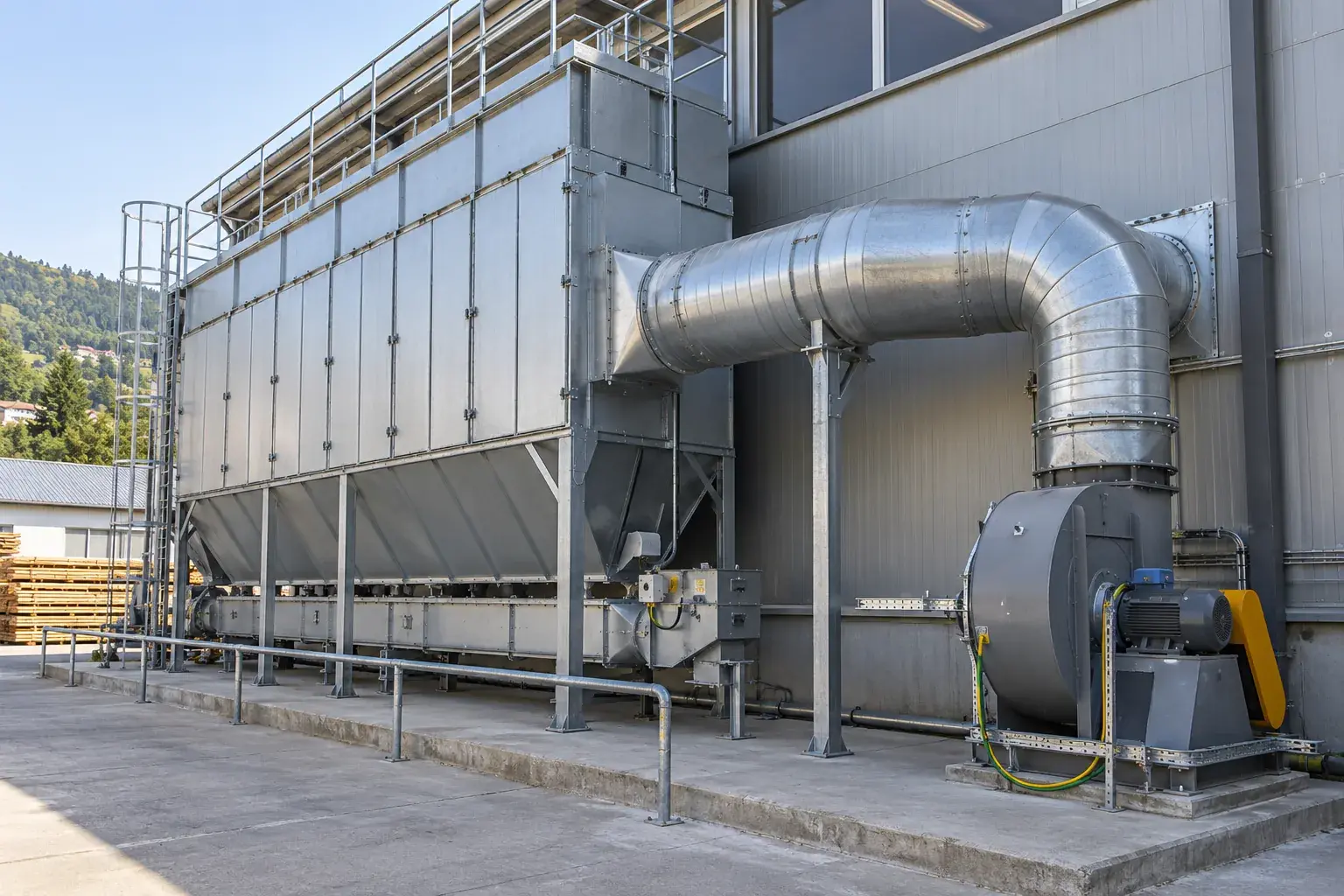

Наружная фильтровальная установка
Для тяжелого пылевого потока рассматриваем модульный рукавный фильтр с закрытым сбором отходов. В документации Nederman NFKZ3000 описаны регенерационные вентиляторы, антистатические рукава, бункер и цепная подача материала к шлюзовому затвору. Исполнение подбираем под характеристики пыли и режим работы, а не только под общий объем воздуха.
Размещение взрыворазрядных устройств и средств предотвращения распространения взрыва определяет отдельное проектное решение. Направление возможного сброса нельзя обращать на проход людей или соседнее оборудование. Зарубежная отметка ATEX не заменяет применимые документы и проверку для объекта в России.
Наладка начинается у местного отсоса
После монтажа измеряем параметры потока на предусмотренных участках сети и проверяем захват у каждого станка. Применяем дифференциальный манометр, трубку Пито либо другой подходящий метод по условиям измерения; случайный замер в удобном отверстии не считаем характеристикой всей ветви.
Если стружка остается в укрытии, проверяем его положение, открытие ветви, засорение и фактический расход. Рост перепада на фильтре сопоставляем с работой регенерации и выгрузки. Поврежденный рукав, зависший материал и неисправный привод требуют разных действий. Перед вскрытием отключаем и блокируем соответствующее оборудование, затем устраняем установленный дефект и повторяем контроль.
Электростатика и эксплуатация
ГОСТ 12.1.018-93 учитываем в части электростатической искробезопасности процессов и оборудования. Проверяем предусмотренную проектом электрическую непрерывность металлических участков и соединений подходящим измерителем. Это одна из мер защиты, а не замена расчета всей установки.
СП 60.13330.2020 не распространяется на технологическую аспирацию и пневмотранспорт: его нельзя указывать как единственное основание такого проекта. Общеобменную часть рассматриваем отдельно в ее применимой области. Эксплуатации передаем схему ветвей, исходные измерения, положения регулировок и порядок очистки. Проверяем совместную работу станков, аспирации и сигнализации, чтобы неисправность удаления пыли была заметна до накопления загрязнений.
Частые вопросы
Можно ли подключить еще один станок к свободной ветви?
Сначала пересчитываем одновременные расходы, транспортирование пыли и возможности фильтра.
Обязательно ли возвращать очищенный воздух в цех?
Нет. Возврат требует отдельного обоснования качества воздуха и безопасности, его не принимаем по умолчанию.
Помогает ли уборка пола заменить аспирацию?
Уборка необходима, но не заменяет захват загрязнений непосредственно у оборудования.
