Приточную установку не всегда удается поставить рядом с вытяжной. В новом лабораторном корпусе в Сириусе рассматриваем вентиляцию, где тепло передается между двумя воздушными трактами через жидкостный контур. Такой подход позволяет разнести оборудование, сохраняя раздельное движение приточного и удаляемого воздуха. Работа охватывает весь корпус: от задания на воздухообмен до проверки автоматики и доступности обслуживания.
Разбираем режимы помещений и маршруты воздуха
Сначала собираем данные о назначении лабораторий, выделениях, режимах работы и требованиях к взаимному расположению помещений. Сопоставляем общеобменную вентиляцию с технологическими вытяжками и заданным воздушным балансом. Лазерным дальномером проверяем габариты технических зон, отмечаем проходы, места замены фильтров и пути доставки установок. Близость наружных решеток оцениваем вместе с расположением источников загрязнения.
СП 60.13330.2020 применяем в пределах его области действия для систем здания. Специальные технологические процессы и опасные выделения требуют собственных обоснований. Нельзя считать жидкостную рекуперацию разрешением возвращать любой удаляемый воздух в лабораторию. В проекте остаются два самостоятельных воздушных маршрута, а состав теплообменников и защиты уточняем по фактической среде.
Соединяем теплообменники трубами

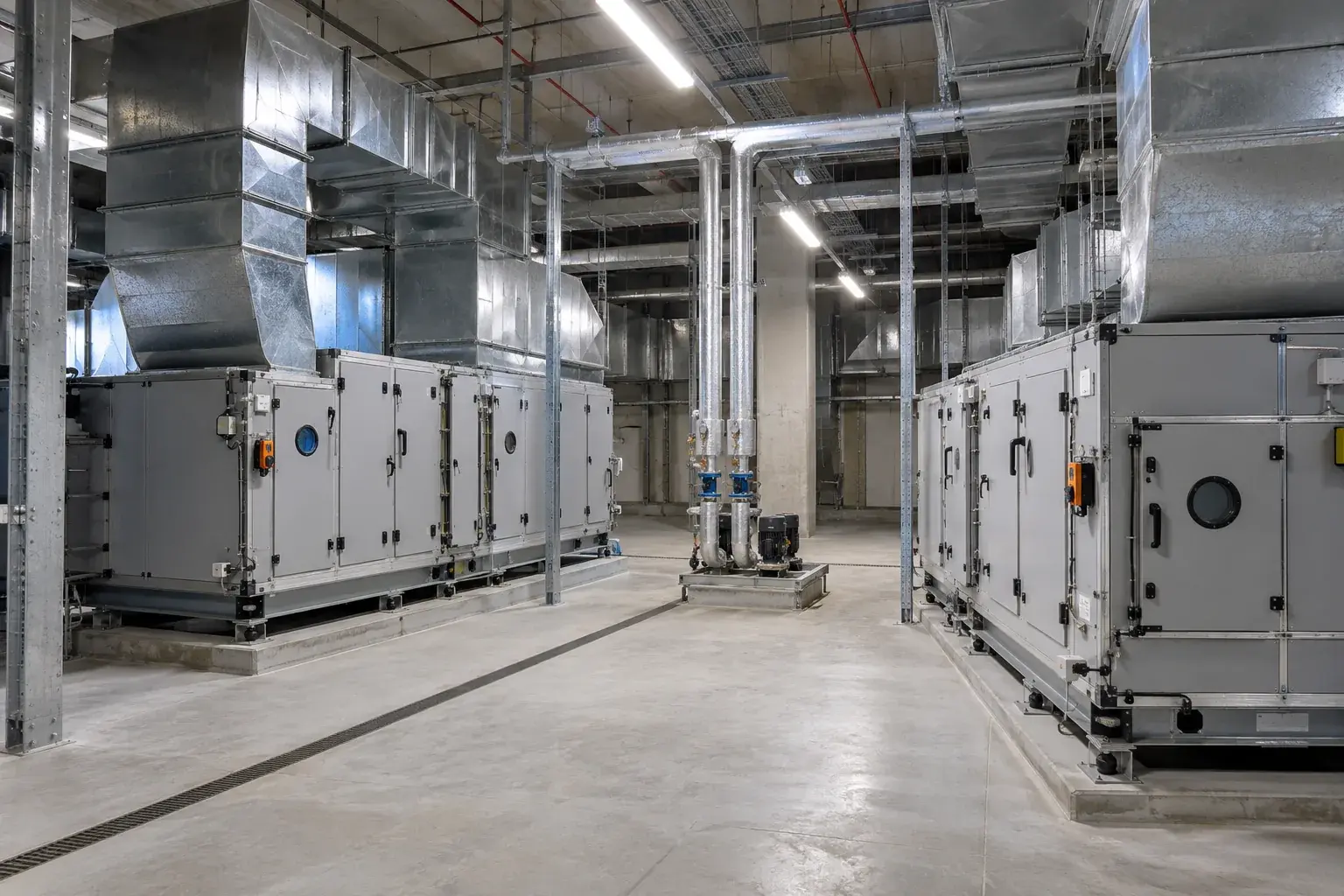

В качестве технического примера изучаем раздельные установки Swegon GOLD SD и насосную обвязку TBXZ. В вытяжном и приточном потоках работают отдельные змеевики. Между ними циркулирует предусмотренный проектом теплоноситель, передающий теплоту через стенки теплообменников. Воздушного соединительного короба между установками для этого не требуется.
Подбираем насос, расширительный сосуд, арматуру и защиту контура совместно с расчетом теплообменников. Трубы опираем на собственные крепления, чтобы их масса не нагружала патрубки установки. Сохраняем доступ к воздухоотводчикам, фильтрам и местам контроля утечки. Состав жидкости выбираем для инженерной системы по инструкции, учитывая совместимость материалов; автомобильный антифриз не становится подходящим только из-за защиты от замерзания.
Проверяем гидравлику и управляющие сигналы
До запуска осматриваем соединения и выполняем предусмотренную проверку герметичности. Заполняем контур с удалением воздуха, сверяем направление потока и положение датчиков. Для измерений используем манометр, контактные термодатчики и прибор контроля выбранного теплоносителя. Давление заполнения связываем с высотой системы и расширительным сосудом, без общего числа для всех объектов.
Затем проверяем включение насоса, регулирование и реакции защиты. Недостаточную передачу тепла сначала разбираем по измерениям: воздух в контуре, неправильный расход, загрязнение поверхности или ошибочное положение клапана дают разные признаки. Устраняем установленную причину и повторяем проверку. Для монтажа учитываем область действия СП 73.13330.2016, дополняя рабочую программу требованиями изготовителя.
Принимаем вентиляцию по работе всего корпуса
После наладки жидкостной части измеряем расходы воздуха анемометром и дифференциальным манометром, проверяем распределение по помещениям. Сравниваем состояния при штатной работе, остановке и предусмотренных аварийных сигналах. Наличие теплого притока само по себе не подтверждает правильный баланс лабораторного корпуса.
В исполнительной схеме фиксируем воздушные маршруты, насосную обвязку, датчики и результаты наладки. Передаем порядок осмотра теплообменников, контроля жидкости и обслуживания фильтров. Для устройства вентиляции лабораторного здания приезжаем в Сириус, проверяем исходные условия и согласуем состав работ до документированной приемки систем.
Частые вопросы
Воздух перетекает из вытяжки в приток через трубы?
В исправной схеме трубы переносят жидкий теплоноситель между раздельными змеевиками.
Подойдет любой незамерзающий состав?
Совместимость и концентрацию определяют для выбранного оборудования.
Можно принять только насосную обвязку?
Итоговую работу проверяют вместе с воздухообменом помещений.
