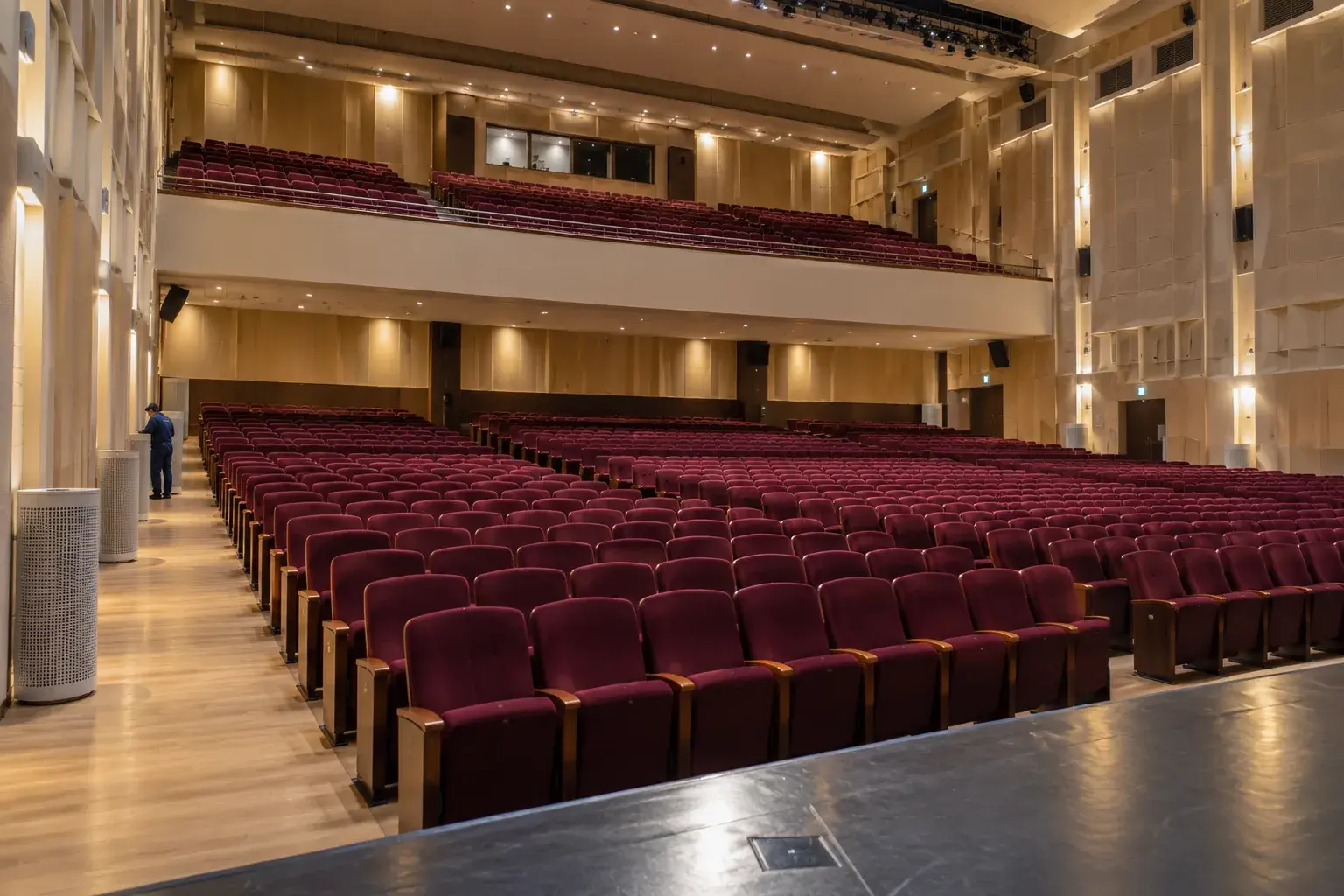

Вентиляция концертного зала с вытесняющей подачей воздуха в Сириусе
Вентиляция концертного зала с вытесняющей подачей воздуха в Сириусе
Воздухообмен концертного зала проверяем там, где сидят зрители: средняя температура под потолком мало говорит об ощущениях в дальнем ряду. Для типового культурного центра в Сириусе рассматриваем подачу подготовленного воздуха в нижнюю зону с удалением в верхней. Здесь необходимо согласовать вентиляционную установку, распределение воздуха, акустику и обслуживание всего зала.
Начинаем с рассадки и режима мероприятий
На месте отмечаем сцену, проходы, перепады пола, ряды кресел и расположение верхней вытяжки. Уточняем расчетную заполняемость и расписание: репетиция и заполненный зал предъявляют разные требования к работе системы. Осматриваем доступные трассы, место установки агрегата, фильтры и возможность очистки распределителей. Будущая расстановка оборудования не должна перекрывать выпуск воздуха или эвакуационный проход.
Для обследования используем термоанемометр, измеритель перепада давления и регистраторы температуры. Точки измерений назначаем в разных рядах и по высоте, сохраняя схему расположения. Уровень шума проверяем соответствующим измерителем в согласованных режимах. Одно измерение у решетки не показывает, что происходит возле зрителя, поэтому сопоставляем работу притока, вытяжки и воздушной среды помещения.
Нижняя подача требует места для распространения воздуха
Вытесняющие устройства Swegon DCP предназначены для установки на полу и имеют регулируемое направление распределения. Их рассматриваем как часть рассчитанной системы, а не как самостоятельный способ охладить зал. Положение, количество и расход выбираем с учетом приточной температуры, тепловых нагрузок и конфигурации помещения. Нагретый приток нельзя без проверки подставлять вместо принятого режима нижней подачи.
Воздухораспределители соединяем с подготовленными воздуховодами, предусматриваем регулирование и акустические меры. Проверяем крепление, доступ к съемным панелям и измерительным точкам. Приточная установка должна обеспечивать требуемую обработку воздуха; фильтрация, автоматика, теплообменники и отвод конденсата остаются частью общего решения. Холодоснабжение и отопление зала согласуем с вентиляцией, не возлагаем все нагрузки на один напольный выпуск.
Балансируем сеть по измерениям
У DCP расход определяем по измерительной точке и коэффициенту конкретного типоразмера, указанному в документации и на изделии. Не переносим коэффициент с соседнего распределителя другого размера. Направляющие элементы Varizon позволяют менять картину подачи; после настройки повторно оцениваем движение воздуха в зоне кресел. Открытие регулирующей заслонки и изменение направления выпуска решают разные задачи.
При неравномерности сначала проверяем расход, положение заслонок, препятствия и соответствие температуры принятой схеме. Загрязненный фильтр обслуживаем, негерметичное соединение восстанавливаем, затем повторяем балансировку. Общие решения по микроклимату рассматриваем в области СП 60.13330.2020 с действующими изменениями, монтаж - СП 73.13330.2016. Противодымную защиту и требования к общественному зданию согласуем отдельными проектными решениями, не подменяя их комфортной вентиляцией.
Сохраняем настройку после открытия зала
При сдаче фиксируем расходы и положения регулирующих устройств, проверяем режимы до мероприятия и при расчетной загрузке по программе наладки. Для шумочувствительного зала важны как параметры оборудования, так и результат в зрительской зоне. Обнаруженный свист ищем по тракту: он может быть связан с чрезмерным сопротивлением, соединением или настройкой заслонки, а не с самим принципом нижней подачи.
Персоналу передаем схему доступа к фильтрам, панелям и точкам измерений, а также порядок очистки. После перестановки кресел, перекрытия проходов декорациями или изменения режима использования проверку повторяем. Паллада увязывает инженерную систему с реальной композицией зала, чтобы ее можно было обслуживать без разборки зрительской зоны и сохранять согласованные рабочие режимы.
Частые вопросы
Достаточно установить напольные распределители?
Нет. Требуются расчет притока и вытяжки, подготовка воздуха и согласование с тепловыми нагрузками.
Кресла можно ставить вплотную к выпуску?
Расстановку проверяем по проектной картине подачи и доступу к обслуживанию, сохраняя проходы.
Настройку проводят только у приточной установки?
Нет. Измерения и регулирование выполняем также по сети и в зрительской зоне.
