Вентиляция гостиничного комплекса с осушением на тепловых трубах в Сириусе
Вентиляция гостиничного комплекса с осушением на тепловых трубах в Сириусе
Для осушения наружного воздуха его охлаждают, но подавать слишком холодный поток в гостиничные помещения тоже неудобно. В новом комплексе в Сириусе рассматриваем приточную установку с обводными тепловыми трубами: они предварительно охлаждают входящий воздух и возвращают часть тепла после основного охладителя. Мы согласуем этот процесс с воздухообменом, отводом конденсата и работой автоматики всей системы.
Измеряем влагу до выбора установки
На объекте уточняем назначение помещений, загрузку и пути воздуховодов. Лазерным дальномером проверяем габариты вентиляционной камеры и маршруты доставки секций. Термогигрометром регистрируем температуру и относительную влажность в характерных точках. Проектные влагопоступления и наружные условия рассматриваем отдельно: замер в пустом прохладном помещении не описывает работу гостиницы в насыщенный летний день.
Расчет связывает расход воздуха, состояние после охлаждения и требуемую подачу в помещения. Если нужно осушение, температурой одной приточной струи задача не ограничивается. Отдельно проверяем доступную холодопроизводительность и способность удалить образующийся конденсат. Принцип тепловых труб рассматриваем как часть согласованной установки, а не как самостоятельную замену охладителю или вытяжной вентиляции.
Тепло проходит вокруг охлаждающей секции

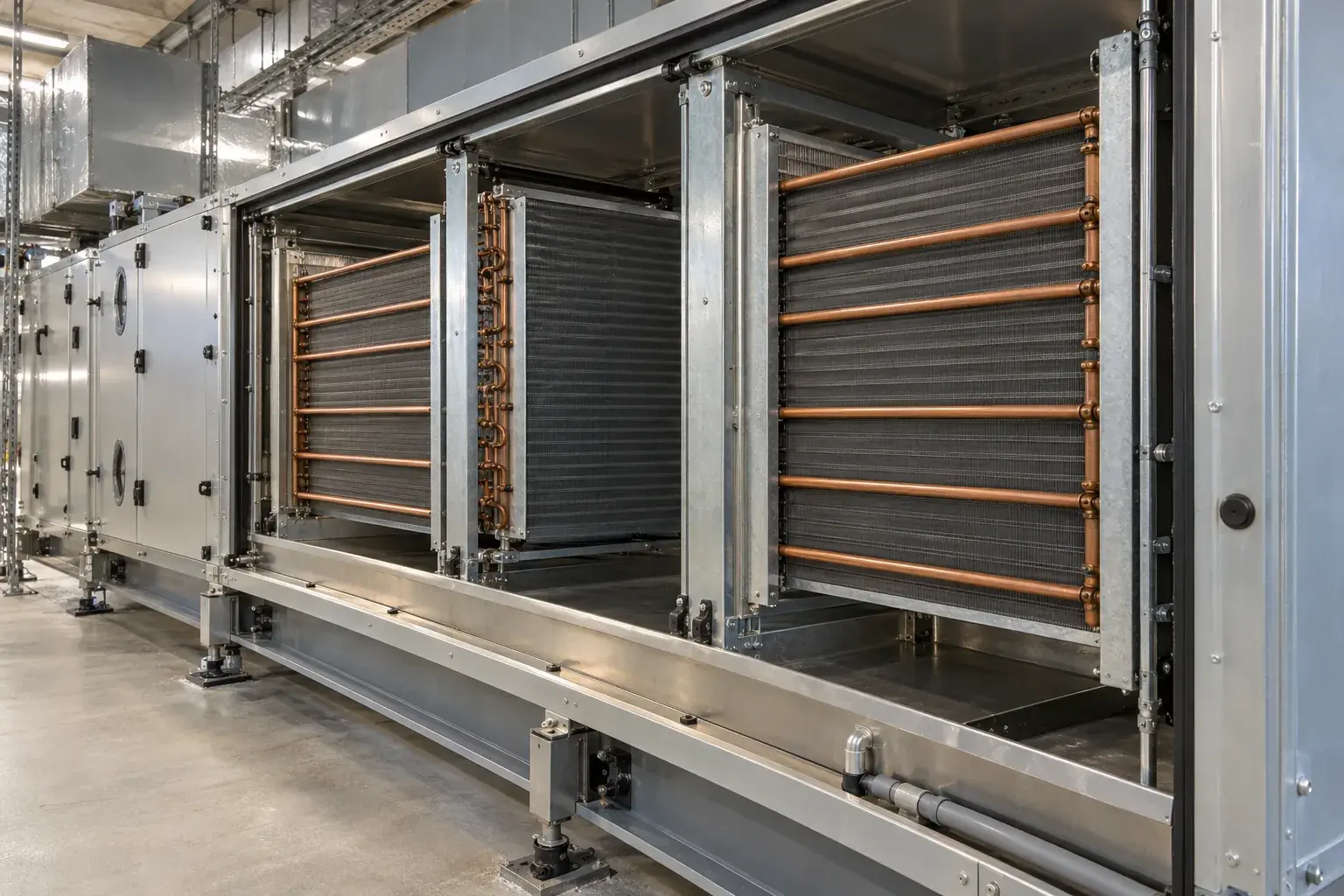

В инженерной документации Heat Pipe Technology DHP описаны две связанные секции по сторонам охлаждающего теплообменника. Первая снимает тепло с входящего потока, вторая подогревает воздух после охлаждения. Перенос тепла в основном контуре происходит пассивно за счет разности температур. Это не водогликолевая рекуперация между удаляемым и наружным воздухом и не влагопоглощающий ротор.
Для выбранного исполнения подтверждаем направление потока и место соединительных труб с задней стороны охладителя. Заводское руководство прямо указывает: неправильное направление воздуха нарушает работу системы. Поэтому расположение фильтра, охладителя и крайних секций сверяем до сборки корпуса. Контур получает заводское или согласованное специализированное исполнение; самостоятельно собирать и заправлять его из случайных труб нельзя.
Конденсат собираем со всей холодной зоны
Поддон предусматриваем не только под основным охладителем. В руководстве DHP отмечено выпадение влаги и на предварительно охлаждающей секции; для секции подогрева также нужен учет очистки. Проверяем соединение поддонов, направление стока и предусмотренный отвод. Проливом контролируем, не остается ли вода в скрытом участке, который позднее окажется закрыт панелью корпуса.
Монтаж ведем с доступом к очистке оребрения, соединительным линиям и регулирующим элементам выбранной версии. Уплотнения съемных панелей осматриваем после сборки. Требования к вентиляции гостиничного здания рассматриваем по СП 60.13330.2020 в действующей редакции; собственные ограничения оборудования подтверждаем документацией поставки. Иностранная маркировка установки не подменяет проверку ее применимости в проекте.
Проверяем последовательность изменения воздуха
При наладке измеряем расход и перепады давления, затем температуру и влажность перед секциями и после них. По этим точкам оцениваем работу предварительного охлаждения, основного осушения и последующего подогрева. При отсутствии ожидаемого изменения сначала проверяем направление потока, загрязнение оребрения, расход и режим охладителя. Показание одного датчика в помещении не позволяет определить неисправную ступень.
Выявленную причину устраняем в пределах документации и повторяем испытания. Эксплуатации передаем схему воздушного тракта, измерения по контрольным точкам и порядок очистки поддонов. Процент экономии заранее не обещаем: он зависит от расчетного режима и фактических условий. Для подбора системы приезжаем на объект и рассматриваем вентиляционную камеру вместе с обслуживаемыми гостиничными помещениями.
Частые вопросы
Тепловые трубы заменяют холодильную машину?
Нет, осушение требует согласованной работы основного охладителя.
Поддон нужен только под центральным теплообменником?
Влагу может выделять и предварительно охлаждающая секция, что учитывают в отводе.
Можно развернуть готовый блок без перерасчета?
Направление воздуха и устройство соединений подтверждают для фактической компоновки.
