Вентиляция чистых помещений производства с модулями FFU в Сириусе
Вентиляция чистых помещений производства с модулями FFU в Сириусе

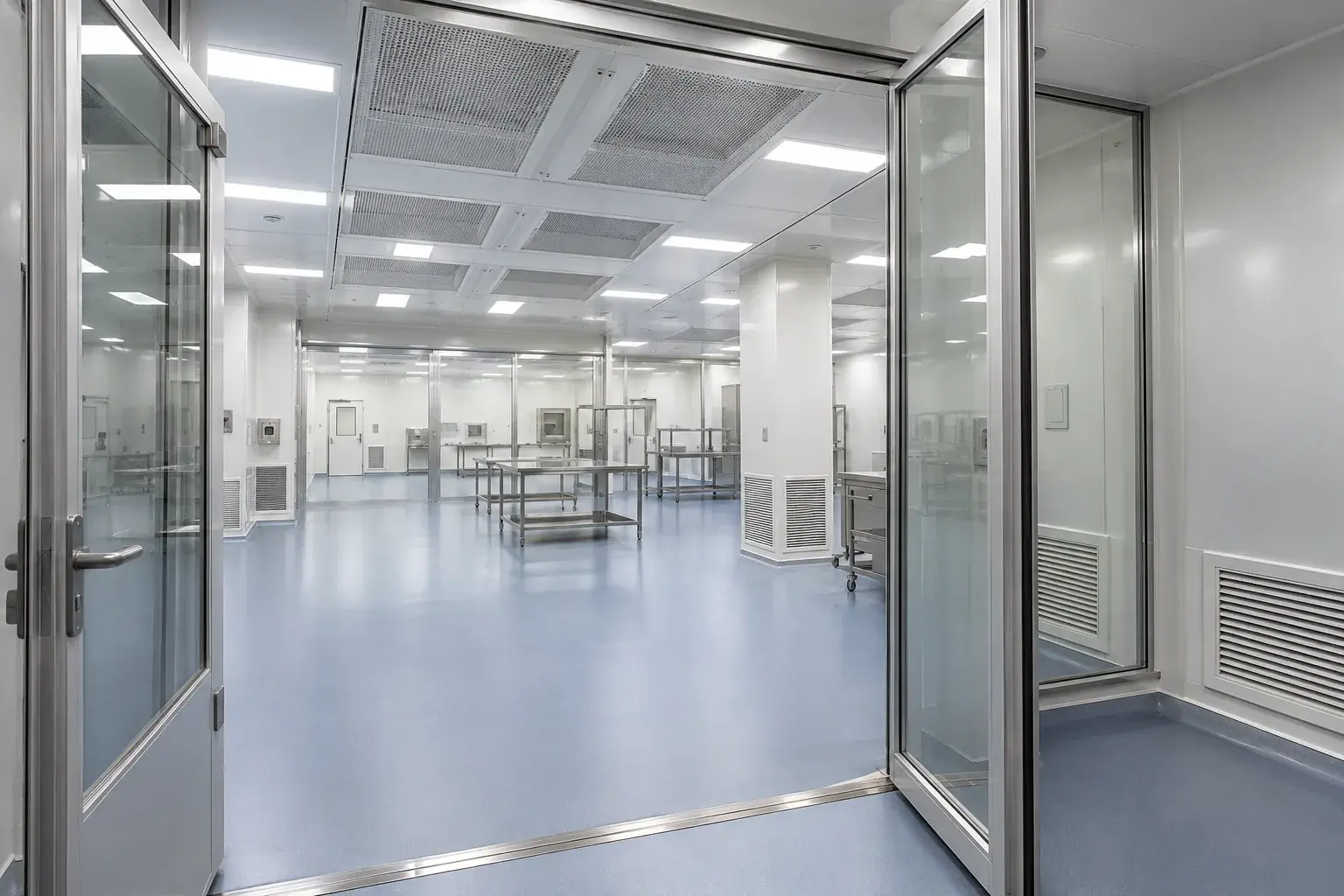

Потолочные модули FFU возвращают отфильтрованный воздух в чистую производственную зону, но не заменяют всю вентиляцию. Для нового сборочного блока в Сириусе связываем наружный воздух, рециркуляцию, перетоки через шлюзы и удаление тепла. Чистота становится проверяемым состоянием помещения только после наладки и измерений по согласованной программе.
Границы чистой зоны задает производство
Начинаем с технологического задания: какие операции выполняются, какие загрязнения недопустимы, где проходят материалы и сотрудники. Уточняем требуемую классификацию и состояние помещения при испытаниях. Пустой зал и работающая смена создают разные условия; это необходимо записать до заказа оборудования.
На площадке проверяем герметичность ограждений, высоту потолочного пространства и доступ к фильтрам. По плану расставляем подачу, возвратные решетки, шлюзы и рабочие места. Воздух должен проходить через рабочую зону по предусмотренному пути, а не замыкаться коротким потоком между ближайшими отверстиями.
Согласуем модули с общей установкой
Вентиляторно-фильтровальные модули Nicotra Gebhardt FFU-RHP рассматриваем в пределах изготовительского назначения. Они работают с подходящим воздухом и согласованным управлением EC-приводом. Запыленный, агрессивный или взрывоопасный технологический поток требует другого решения. Обычный комнатный регулятор скорости не подбираем только по совпадению мощности.
Наружный воздух подготавливаем отдельной системой с расчетом температуры, влажности и баланса. Рециркуляция через FFU не компенсирует потребность в свежем воздухе и организованном удалении загрязнений. Учитываем сопротивление фильтров, резерв регулирования и доступность замены, чтобы поддержание потока не зависело от работы вентилятора на пределе.
Монтаж проверяем до закрытия потолка
Контролируем опорную сетку, ровность посадки и отсутствие усилий, деформирующих корпус. Стыки и примыкания выполняем с требуемой герметичностью. Перед подключением возвращаем защитные устройства, проверяем электропитание, заземление и совместимость контроллеров. Работы на вращающихся частях выполняем только после предусмотренного безопасного отключения.
Монтажные загрязнения удаляем до приемочных измерений. Фильтры и уплотнения защищаем от повреждений; временную пленку не оставляем там, где она мешает работе. Результаты осмотра скрываемых соединений сохраняем вместе со схемой модулей и возвратных каналов, чтобы последующая замена не нарушала баланс всей зоны.
Измеряем результат в оговоренном состоянии
Расходы и скорость проверяем анемометром или подходящим измерительным колпаком, перепады - дифференциальным манометром. Счетчиком частиц выполняем согласованные измерения в установленных точках. Проверку целостности фильтрующей системы проводим по отдельной предусмотренной проектом методике, не подменяя ее показанием расхода.
ГОСТ Р ИСО 14644-1-2017 применяем в части классификации по концентрации частиц; он не подтверждает биологическую стерильность. СП 60.13330.2020 учитываем для применимых решений вентиляции здания. Эксплуатации передаем исходные расходы, давления, настройки, результаты измерений и условия повторного контроля после замены фильтров. Паспорт отдельного FFU не является свидетельством соответствия всего помещения.
Частые вопросы
Достаточно установить фильтры высокого класса?
Нет. Негерметичные примыкания, неправильные потоки и загрязнения внутри помещения способны свести их пользу к минимуму.
Когда измерять чистоту?
В заранее согласованном состоянии помещения, с зафиксированным режимом оборудования и условиями проведения измерений.
Что делать при падении расхода?
Проверить фильтры, управление и сопротивление тракта. Бесконтрольное повышение оборотов может нарушить распределение воздуха.
