Вентиляция центра аддитивного производства с удалением выделений 3D-печати в Дагомысе
Вентиляция центра аддитивного производства с удалением выделений 3D-печати в Дагомысе

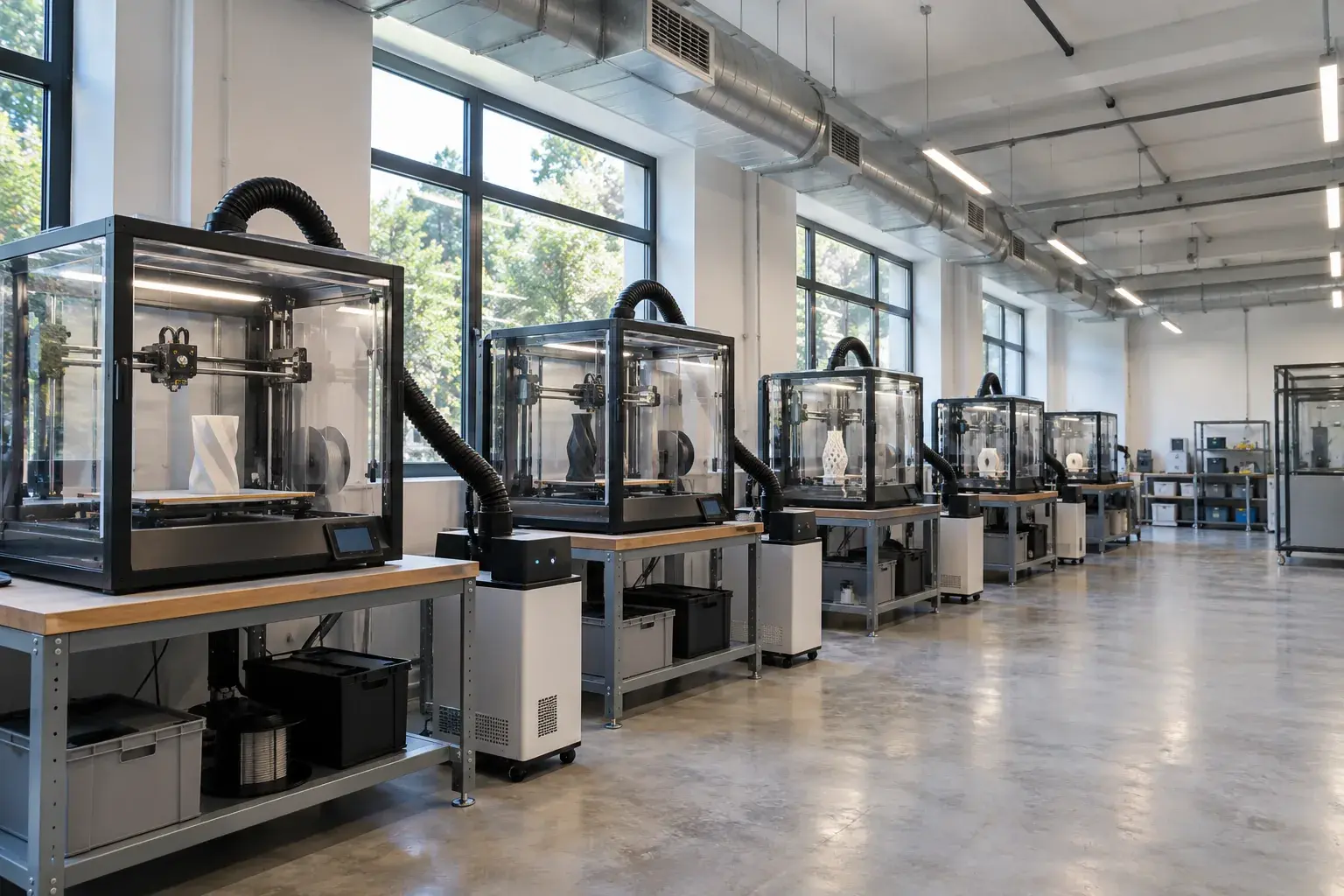

Ряд закрытых 3D-принтеров выглядит аккуратно, но прозрачные дверцы сами по себе не решают задачу удаления выделений полимерной печати. Для нового центра аддитивного производства в Дагомысе рассматриваем рабочие укрытия, местное улавливание и вентиляцию помещения как связанные части. Сначала уточняем материалы и режимы печати, затем выбираем фильтрацию и проверяем движение воздуха. Универсального решения для любых пластиков заранее не обещаем.
Описываем процесс до выбора вытяжки
Собираем паспорта принтеров и сведения о применяемых полимерах. Отмечаем длительность циклов, нагрев, одновременную работу машин и открывание укрытий после печати. Отдельно рассматриваем очистку деталей и любые дополнительные вещества. Металлические порошки, лазерные процессы или работа с растворителями требуют собственного анализа; к обычной схеме полимерной печати их не добавляем автоматически.
На плане показываем источники выделений, рабочие места и пути притока. Дымовую визуализацию без вмешательства в сам процесс и измерения скорости используем по программе обследования. Важно увидеть, куда воздух движется при открывании дверцы. Один общий расход вентилятора не доказывает надежное улавливание у каждого принтера.
Проверяем пригодность фильтрующего блока
Инструкция Donaldson BOFA 3D PrintPRO 4 требует проверять соответствие оборудования конкретному применению. Сорбционная загрузка подходит не любому соединению только потому, что оно органическое. С изготовителем согласуем состав выделений, рабочий расход и фактическую комплектацию. Противопылевую и газовую задачи оцениваем раздельно, не заменяя проверку запаха субъективным впечатлением.
В руководстве также указаны ограничения для влажных процессов, кислотных паров и опасных сочетаний с искрами, горючими материалами или взрывоопасной средой. Эти ограничения учитываем до монтажа. Оставляем доступ к фильтру, охлаждающим отверстиям и отключению питания. Шланги укладываем так, чтобы обслуживание принтера не пережимало вытяжной путь.
Налаживаем улавливание вместе с притоком
Расход выставляем после соединения всей трассы. Анемометром проверяем контрольные точки, дифференциальным манометром оцениваем сопротивление предусмотренных участков. Сопоставляем результаты при разных сочетаниях работающих принтеров. Если у одной машины поток ослабевает, ищем перегиб, негерметичность, засорение или ошибку регулирования, прежде чем повышать производительность всего оборудования.
Общеобменную часть здания проверяем в границах применимости СП 60.13330.2020. Сам документ исключает специальную технологическую аспирацию из своей области. Поэтому проект местного удаления выделений обосновываем отдельно. Для производственной части вопрос категории рассматриваем по СП 12.13130.2009 с учетом реальных веществ и процесса; название «3D-печать» готовую категорию не задает.
Оставляем эксплуатационные ориентиры
Исходные замеры сохраняем для последующих сравнений. Контроль загрязнений назначаем по технологической задаче и составу материалов. При ухудшении улавливания проверяем и аэродинамику, и пригодность фильтров. Индикатор состояния оборудования не означает, что любой газ удаляется с одинаковой эффективностью на протяжении всего срока работы.
Использованные фильтры обслуживаем после отключения, соблюдая предусмотренную защиту от накопленных частиц. Самовольную промывку сменного элемента вместо замены не предусматриваем. Паллада согласует вентиляцию всего центра: расположение трасс, приток, автоматику и доступ для сервиса. Перед расчетом полезно провести выезд и сверить технологическое задание с будущей расстановкой принтеров.
Частые вопросы
Можно ли обойтись вентиляцией самого зала?
Сначала оцениваем источники и улавливание у оборудования. Общий воздухообмен не заменяет местную защиту автоматически.
Одинаковы ли фильтры для всех полимеров?
Пригодность загрузки проверяем по составу выделений и документации изготовителя.
Что передают после наладки?
Схему подключения, контрольные расходы, условия измерений и порядок обслуживания с учетом выбранных материалов.
