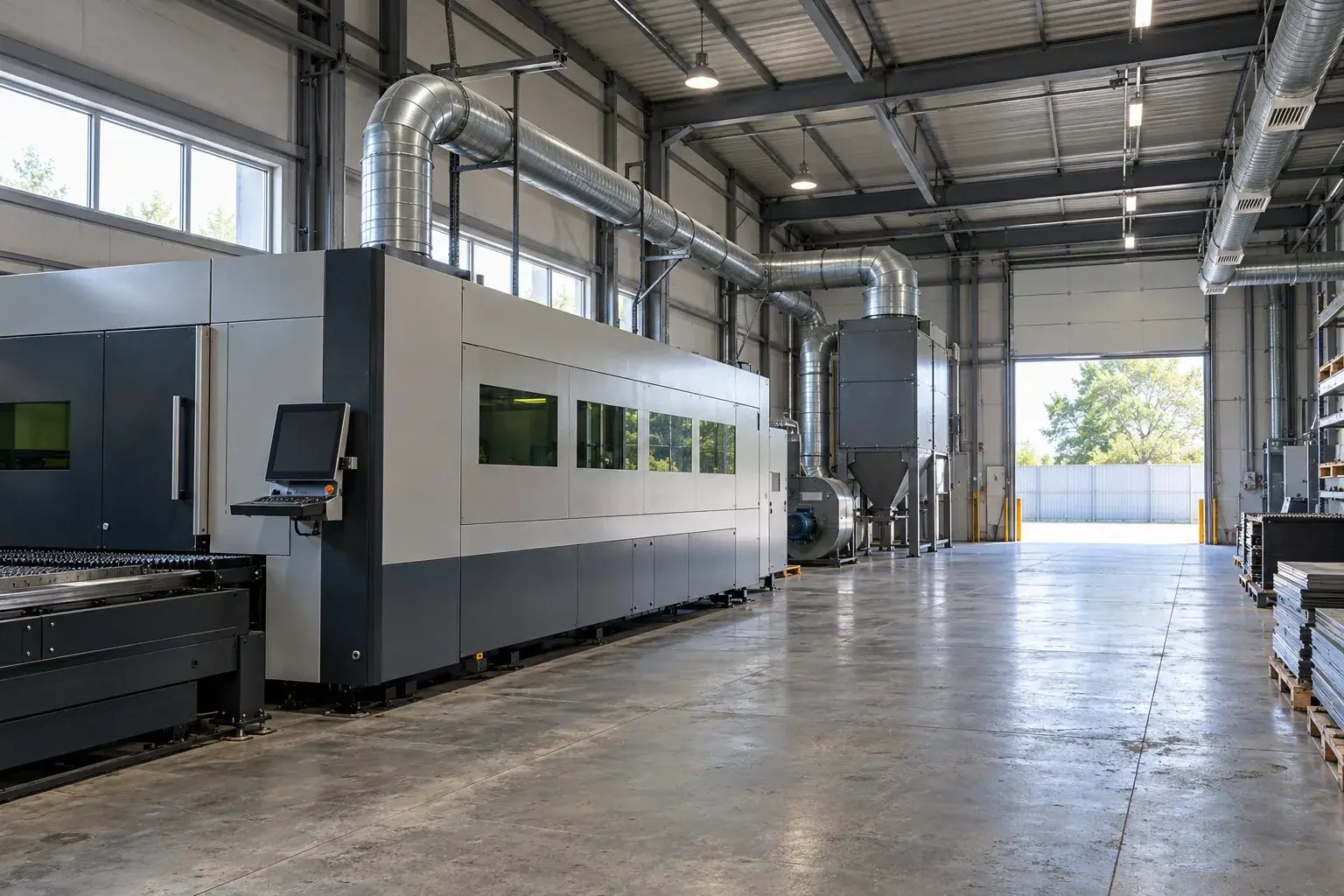

Вентиляция цеха лазерной резки с очисткой местной вытяжки в Сочи
Вентиляция цеха лазерной резки с очисткой местной вытяжки в Сочи
У закрытого лазерного станка чистый воздух возле двери еще не подтверждает работу вытяжки под рабочим столом. Для нового цеха в Сочи рассматриваем местное удаление аэрозоля, фильтрацию и компенсационный приток вместе. Исходные данные получаем по конкретным станкам, металлам и производительности. Универсальный расход на весь зал не заменяет согласованную систему улавливания непосредственно в зоне резки.
Таблица материалов становится частью задания
На объекте уточняем состав заготовок, покрытия, число режущих головок и режимы работы. Проверяем устройство секций стола и предусмотренные изготовителем точки подключения. Алюминий, обычная и нержавеющая сталь требуют оценки разных рисков; совместное удаление загрязнений не назначаем автоматически. Проектировщик определяет допустимость объединения источников с учетом технологического процесса.
В технической статье Donaldson о лазерной и плазменной резке описана связь расхода с зоной улавливания, параметрами стола и материалами. Это основание для запроса характеристик конкретного оборудования, а не готовая российская норма воздухообмена. Зарубежные примерные скорости не переносим в рабочее задание без расчета.
Подбираем очистку под мелкий аэрозоль
Термическая резка образует мелкие частицы, поэтому фильтр выбираем по соответствующей характеристике среды и конструкции. Изготовитель рассматривает поверхностную фильтрацию и организацию потока через очиститель. Проверяем расчетное сопротивление, очистку фильтрующих элементов, удаление накопленного продукта и доступ для обслуживания. Простая установка более мощного вентилятора не исправляет неподходящую фильтрующую ступень.
Перед выбором искрозащиты и других мер оцениваем пожарные свойства загрязнений и процесс. Категорию производственного помещения рассматриваем по СП 12.13130.2009 в его области применения. Категорию не назначаем по одному названию станка. Возможность возврата очищенного воздуха требует самостоятельного обоснования; наличие фильтра не является разрешением на рециркуляцию.
Местную вытяжку отделяем от общего воздухообмена
СП 60.13330.2020 содержит исключения для специальных технологических систем, включая аспирацию. Поэтому систему удаления от лазера определяем технологическим проектом и требованиями изготовителей. Общеобменную вентиляцию и компенсацию удаляемого воздуха согласуем с ней, проверяя применимость строительных норм к соответствующей части здания.
При монтаже контролируем сечения, соединения и положение регулирующих устройств. Предусматриваем места измерений и очистки воздуховодов. Если один станок теряет улавливание при включении другого, проверяем взаимодействие ветвей и автоматики. Недостаток воздуха снаружи также может изменить работу системы; приоткрытая случайная дверь не считается проектным притоком.
Проверяем режимы с работающим оборудованием
Расход определяем измерительными приборами в подготовленных сечениях, перепад на фильтре контролируем дифференциальным манометром. Сопоставляем режимы секций стола с фактическим положением зоны резки. Производственный контроль воздуха организуем по программе объекта. Отсутствие видимого дыма не подтверждает отсутствие опасной концентрации мелких частиц.
Проверяем предусмотренные блокировки станка и вытяжки, сигналы загрязнения и остановочные режимы. После устранения дефекта повторяем измерения в затронутых ветвях. Эксплуатация получает схему, исходные значения и порядок замены фильтров. Паллада начинает такую работу с выезда в цех и согласования процесса с будущей системой вентиляции.
Частые вопросы
Подойдет ли вытяжка от сварочного поста?
Сравниваем реальные характеристики загрязнений, расход и устройство источника. Совпадение назначения цеха не доказывает пригодность установки.
Нужен ли приток при закрытом станке?
Удаляемый воздух необходимо компенсировать по расчетной схеме, сохраняя устойчивую работу помещения.
Что проверять при падении расхода?
Фильтры, заслонки, секционирование, вентилятор и приток проверяем последовательно по измерениям.
