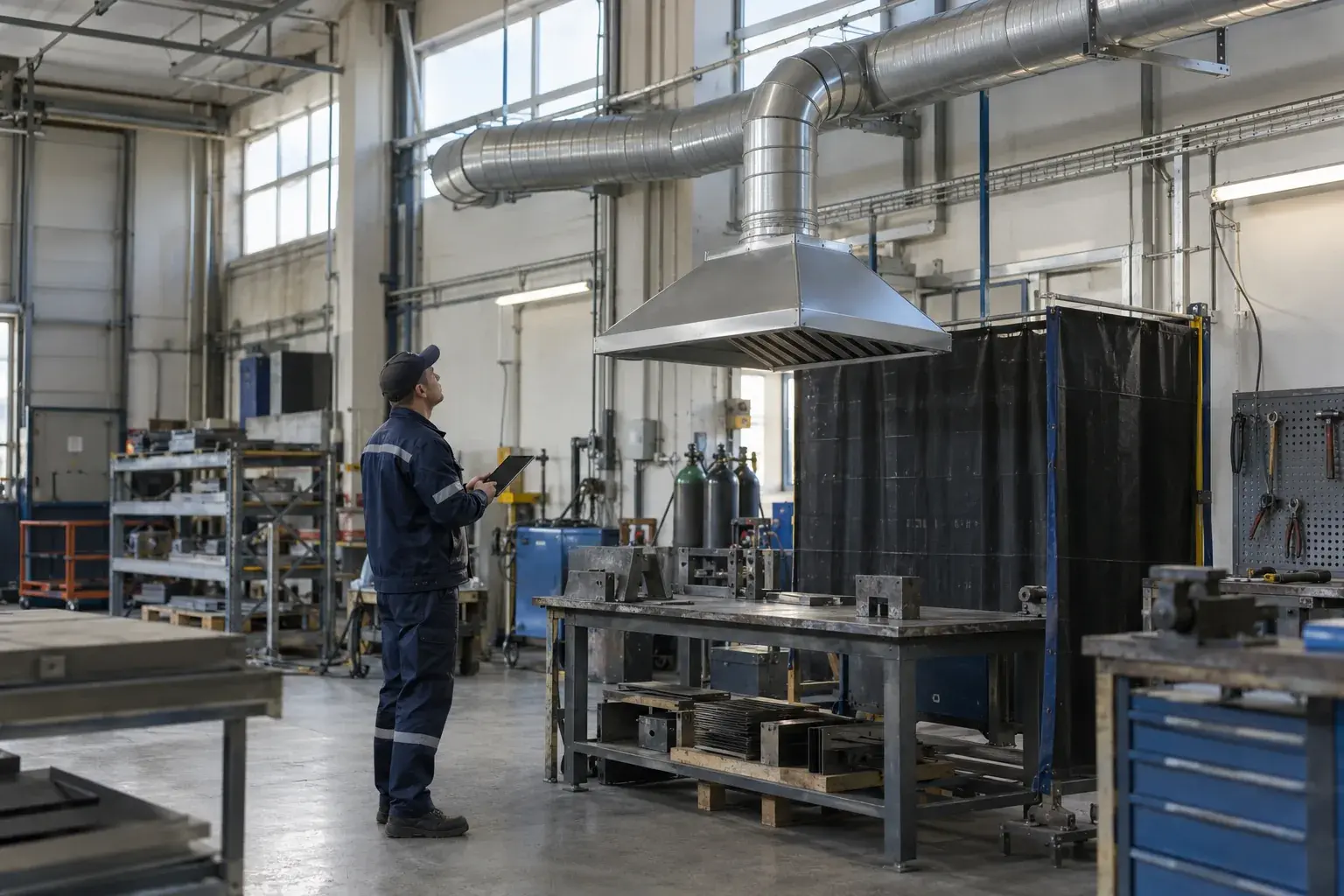

Монтаж вентиляции цеха в Краснодаре
Какие данные о процессе и рабочих местах нужны для расчёта вентиляции небольшого цеха?
Для расчёта вентиляции небольшого цеха подрядчику нужны не только площадь и высота помещения. Сначала опишите технологический процесс, оборудование, сырьё и выделения, режим работы и расположение рабочих мест, а затем передайте планы и данные о существующей вентиляции. По этим исходным данным проектировщик определяет, где нужен общеобмен, а где — местное удаление загрязнений.
Сначала опишите процесс, а не только помещение
Секретарю руководителя производства не обязательно самостоятельно рассчитывать воздухообмен. Полезнее собрать исходные данные у технолога, начальника цеха и ответственного за оборудование и передать их подрядчику одним пакетом. Для небольшого производства это помогает сразу показать, что именно происходит в помещении и какие рабочие операции должны учитываться при расчёте.
По каждому участку запишите операцию, используемое сырьё и материалы, оборудование, продолжительность и режим работы. Отдельно укажите, что образуется во время процесса: пыль, дым, аэрозоль, пары, запахи, тепло или другие выделения, если их наличие известно. Если есть паспорт оборудования, паспорт безопасности материала или иной документ с характеристиками процесса и состава выделений, его лучше приложить, а не пересказывать своими словами.
Важно отметить и одновременность работы оборудования. Перечень из нескольких станков сам по себе не показывает реальный режим цеха: подрядчику нужно понимать, какие операции выполняются одновременно, какие периодически и где в это время находится сотрудник.
- Операция или этап технологического процесса.
- Сырьё, материал и доступные документы на него.
- Марка и назначение оборудования по имеющимся паспортам.
- Что выделяется и непосредственно где возникает источник.
- Режим работы и одновременность включения оборудования.
- Положение оператора относительно оборудования и источника выделений.
Привяжите оборудование и рабочие места к плану
Следующий документ — актуальный план цеха. На нём желательно обозначить оборудование, постоянные и периодические рабочие места, проходы, ворота и двери, а также существующие вентиляционные элементы, если они есть. Для подготовки запроса достаточно понятной схемы с привязками; пригодность исходных материалов для проектирования уже оценивает специалист.
Отдельно соберите сведения о существующих отсосах и вентиляции: где находятся точки удаления и подачи воздуха, к какому оборудованию они относятся и используются ли фактически. Если известны трассы воздуховодов, места размещения оборудования или ограничения доступа, их также стоит показать при обследовании.
Такая схема позволяет обсуждать вентиляцию не абстрактно для площади цеха, а применительно к конкретным рабочим зонам и операциям.
- План помещения с размерами, если он имеется.
- Расположение станков и другого технологического оборудования.
- Постоянные и временные рабочие позиции.
- Существующие вытяжные и приточные элементы.
- Доступные трассы и ограничения для размещения оборудования.
Не смешивайте общеобмен и местные вытяжные узлы
В задании полезно отдельно перечислить задачи общеобменной вентиляции и точки, где требуется оценить необходимость местного удаления выделений.
Физический принцип местной вытяжки состоит в том, чтобы захватывать загрязнение около места его образования до распространения по воздуху рабочей зоны.
Нельзя заранее назначать одинаковый вытяжной узел каждому станку или выбирать универсальный фильтр без данных о процессе. Конфигурацию местного удаления, очистки и остальной системы определяет проектировщик по характеристикам конкретного производства.
- Какие зоны требуют общего воздухообмена.
- У каких операций выделения возникают локально.
- Где относительно источника находится сотрудник.
- Есть ли уже местный отсос и как он расположен.
Готовый опросный лист технолога для запроса расчёта
Чтобы секретарю не собирать сведения в свободной форме, отправьте технологу или начальнику производства готовый перечень полей. Для каждой технологической операции нужна отдельная строка. Неизвестные параметры лучше отметить как «требуется уточнить», а не заполнять предположениями.
Шаблон строки: «Участок/рабочее место — операция — оборудование — сырьё или материал — известные выделения и документ об их составе — место возникновения выделений — положение сотрудника — режим работы — какие станки работают одновременно — существующий местный отсос — существующая вентиляция — доступные паспорта/схемы — особенности доступа для обследования».
К опросному листу приложите план помещения, фотографии рабочих зон и оборудования, имеющиеся паспорта и схемы. В сопроводительном запросе можно написать: «Просим определить перечень исходных данных, необходимых для расчёта и монтажа вентиляции цеха, проверить предоставленные сведения при обследовании и указать, какие параметры необходимо измерить или уточнить на объекте».
- Не подменяйте неизвестные данные предположениями.
- Для разных операций делайте отдельные строки.
- Прикладывайте документы на материалы и оборудование, если они доступны.
- Отмечайте вопросы, которые подрядчик должен проверить на объекте.
| Исходные данные | Вопрос технологу | Вопрос подрядчику |
|---|---|---|
| Процесс | Какие операции выполняются? | Какие данные нужны для расчёта? |
| Выделения | Что образуется и в какой точке? | Как организовать захват у источника? |
| Рабочее место | Где находится человек относительно оборудования? | Что проверить при обследовании? |
| Режим работы | Какие установки работают одновременно? | Как учтены рабочие режимы? |
| Существующая вытяжка | Какие документы и сведения сохранились? | Что можно использовать после проверки? |
Что включить в задание на обследование
До подготовки окончательного решения полезно согласовать, что специалист должен проверить непосредственно в цехе. В задании перечислите технологические участки и рабочие места, существующую вентиляцию, доступ к предполагаемым трассам и оборудование, которое необходимо увидеть в работе. Если для оценки требуются измерения, их состав и методику должен определить специалист исходя из конкретной задачи.
При обсуждении результата обследования попросите разделить подтверждённые исходные данные и параметры, которые ещё требуют уточнения. Это снижает риск ситуации, когда коммерческое предложение выглядит законченным, но основано на неполном описании производственного процесса.
Площадь помещения остаётся одним из исходных параметров, но сама по себе не описывает характер и расположение источников выделений. Поэтому промышленный расчёт не следует заменять одной универсальной нормой или подбором вентилятора только по площади.
- Какие участки осматриваются.
- Какие процессы необходимо увидеть во время работы.
- Что проверяется в существующей вентиляции.
- Какие исходные данные подтверждаются на месте.
- Какие измерения специалист считает необходимыми для расчёта и последующей проверки.
Как секретарю сравнить предложения подрядчиков
Сравнивать предложения удобнее по одинаковому исходному заданию. Проверьте, учёл ли подрядчик все перечисленные технологические участки, рабочие места и оборудование, разделил ли общеобменные задачи и локальные источники, указал ли состав обследования и перечень недостающих данных.
В смете полезно искать связь между исходной задачей и составом предлагаемой системы: какое оборудование и какие монтажные работы относятся к конкретным участкам, что входит в поставку и монтаж, какие работы требуют уточнения после обследования. Если из предложения невозможно понять эту связь, запросите расшифровку до согласования.
На странице «Паллады» указаны проектирование, комплектация и монтаж систем вентиляции, а среди типов объектов отдельно названы цеха и производства. На сайте также указан контакт компании в Краснодаре.
Следующий шаг для секретаря — получить заполненный опросный лист от технолога, собрать план и доступные паспорта оборудования и передать единый пакет на предварительную проверку исходных данных перед обследованием.
- Одинаковое техническое задание для сравниваемых предложений.
- Связь оборудования и работ с конкретными участками цеха.
- Отдельный перечень неизвестных исходных данных.
- Понятный состав обследования и необходимых проверок.
Частые вопросы
Достаточно ли сообщить площадь и высоту цеха для расчёта вентиляции?
Нет, для производственного помещения этих данных недостаточно, чтобы описать технологический процесс. Подрядчику нужно знать расположение рабочих мест и оборудования, характер операций, режим их работы и известные источники выделений. Площадь и геометрия помещения входят в исходные данные, но не заменяют сведения о производстве.
Какие сведения нужно запросить у технолога?
Попросите перечислить операции, оборудование, сырьё и материалы, известные выделения и документы об их составе, места возникновения выделений, положение сотрудников, режим работы и одновременность оборудования. Отдельно отметьте существующие местные отсосы.
Нужно ли секретарю самостоятельно определять производительность вентиляции?
Нет. Задача секретаря — организовать сбор исходных данных и передать их специалисту без потерь и предположений. Расчёт и применимость конкретного решения должны определяться проектировщиком с учётом процесса и результатов обследования.
Что проверить перед согласованием сметы на монтаж?
Проверьте, все ли участки и рабочие места из задания отражены в предложении, понятен ли состав оборудования и монтажных работ, отмечены ли позиции, которые зависят от обследования, и перечислены ли ещё не полученные исходные данные.
