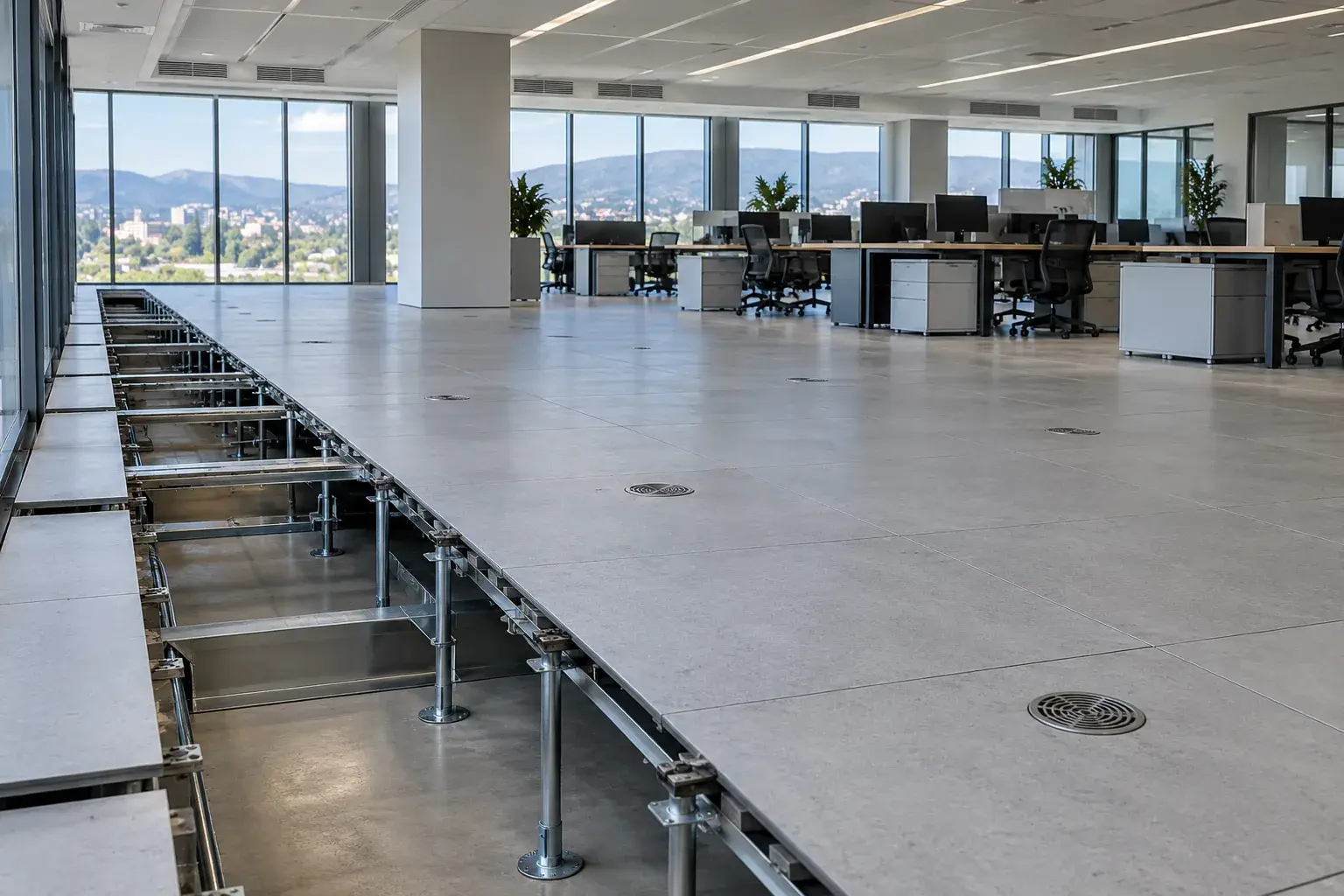

У нового офисного этажа в Сочи пространство под фальшполом может участвовать в вентиляции. В такой схеме подготовленный воздух поступает через напольные распределители, а удаление организуется выше рабочей зоны. Рассматриваем вентиляцию бизнес-центра целиком: состояние подпольного объема, инженерные пересечения и будущие перестановки мебели влияют на результат не меньше выбранных диффузоров.
Подпольное пространство рассматриваем как воздушный тракт
По документации Titus для UFAD изучаем пленум - общий объем подачи воздуха под съемными плитами. Проверяем его границы, вводы коммуникаций, положение перегородок и доступ к участкам обслуживания. До закрытия пола осматриваем основание, убираем строительный мусор и согласуем размещение кабелей. Воздух не должен проходить через случайно оставленную пыльную строительную полость.
Расчет вентиляции здания выполняем с учетом применимой области СП 60.13330.2020. Зарубежные коэффициенты и показатели из руководства изготовителя не объявляем обязательными российскими нормами. Сопоставляем занятость офиса, тепловые нагрузки, наружный воздух и выбранный способ распределения. Для периметра с остеклением отдельно проверяем изменяющиеся нагрузки, чтобы общая подача не оставляла проблемные рабочие места.
Герметичность проверяем до установки мебели
Утечки через стенки пленума способны направлять воздух в обход обслуживаемой зоны. Проходы труб и кабельных трасс осматриваем, согласуем материалы уплотнения и сохраняем требуемые противопожарные решения. Подпольные перегородки увязываем с зонами этажа. Произвольное удаление такой перегородки при перестановке коммуникаций меняет распределение воздуха.
Для проверки применяем дифференциальный манометр, сопоставляя давление в пленуме и помещении. Обнаруженный недобор подачи не исправляем немедленным увеличением мощности вентилятора. Сначала ищем незакрытый проход, нарушенный стык, загроможденный участок или ошибку регулирования. После устранения причины повторяем измерение по тем же точкам. Это помогает отделить дефект оболочки от недостатка расчетной производительности.
Согласуем воздухораспределители с рабочими местами
Напольный выпуск имеет рабочую зону движения воздуха вокруг себя. Расположение кресел, тумб и столов проверяем по характеристикам выбранной модели. Мебель не должна перекрывать подачу, а постоянное место сотрудника не размещаем в неблагоприятной локальной струе. Возвратные решетки организуем в предусмотренной верхней зоне, сохраняя путь движения воздуха через помещение.
Расходы измеряем подходящим анемометром либо измерительной насадкой с учетом конструкции выпуска. Температуру и скорость оцениваем также в занятой зоне, а не только возле решетки. Если у фасада отличается режим, проверяем зональное решение и теплопритоки. Одного одинакового положения всех напольных регуляторов недостаточно для наладки протяженного офисного этажа.
Приемка учитывает дальнейшую перестройку офиса
При завершении работ сопоставляем фактическую раскладку пола, выпуски и инженерные трассы с исполнительной схемой. Монтаж и испытания связываем с применимыми положениями СП 73.13330.2016. Подтверждаем чистоту доступных участков, возможность снятия плит и сохранность уплотнений после прохода смежных бригад.
Передаем результаты измерений и правила изменений планировки. Перенос рабочего места, добавление перегородки или новая кабельная трасса требуют проверки влияния на вентиляцию. Для устройства системы бизнес-центра приезжаем в Сочи, обследуем этаж и согласуем работы от подготовки пленума до наладки обслуживаемых зон.
Частые вопросы
Любой фальшпол подходит для подачи воздуха?
Необходимы рассчитанный тракт, герметичные границы и доступ к обслуживанию.
Выпуск можно закрыть тумбой?
Это меняет работу подачи и требует пересмотра размещения.
При перестановке достаточно перенести одну решетку?
Проверяют также зоны пленума, возврат и расходы воздуха.
