Настройка VAV-регулятора конференц-зала бизнес-центра в Сочи
Почему в конференц-зале душно, хотя вентиляция включена?
Когда в конференц-зале становится душно, открытая заслонка еще не доказывает нужный расход воздуха. На месте сверяем задание автоматики, перепад на измерительном узле и фактический поток в воздуховоде. Причину ищем по цепочке от датчика и трубок до привода, вентилятора и уставок.
Сначала режим зала
На выезде фиксируем заполнение зала, время работы вентиляции и жалобу: нехватка воздуха при собрании или шум в пустом помещении. Проверяем проектный диапазон расхода для этой зоны и текущие команды диспетчеризации. Анемометром с измерительным сечением проверяем подачу, не подменяя расход скоростью у одной решетки.
Отдельно измеряем температуру и давление в воздуховоде, убеждаемся, что центральный вентилятор работает в расчетном режиме. Если давление в магистрали недостаточно, простая перенастройка одного VAV-регулятора перераспределит дефицит между помещениями, но не создаст дополнительный воздух.
Датчик или заслонка

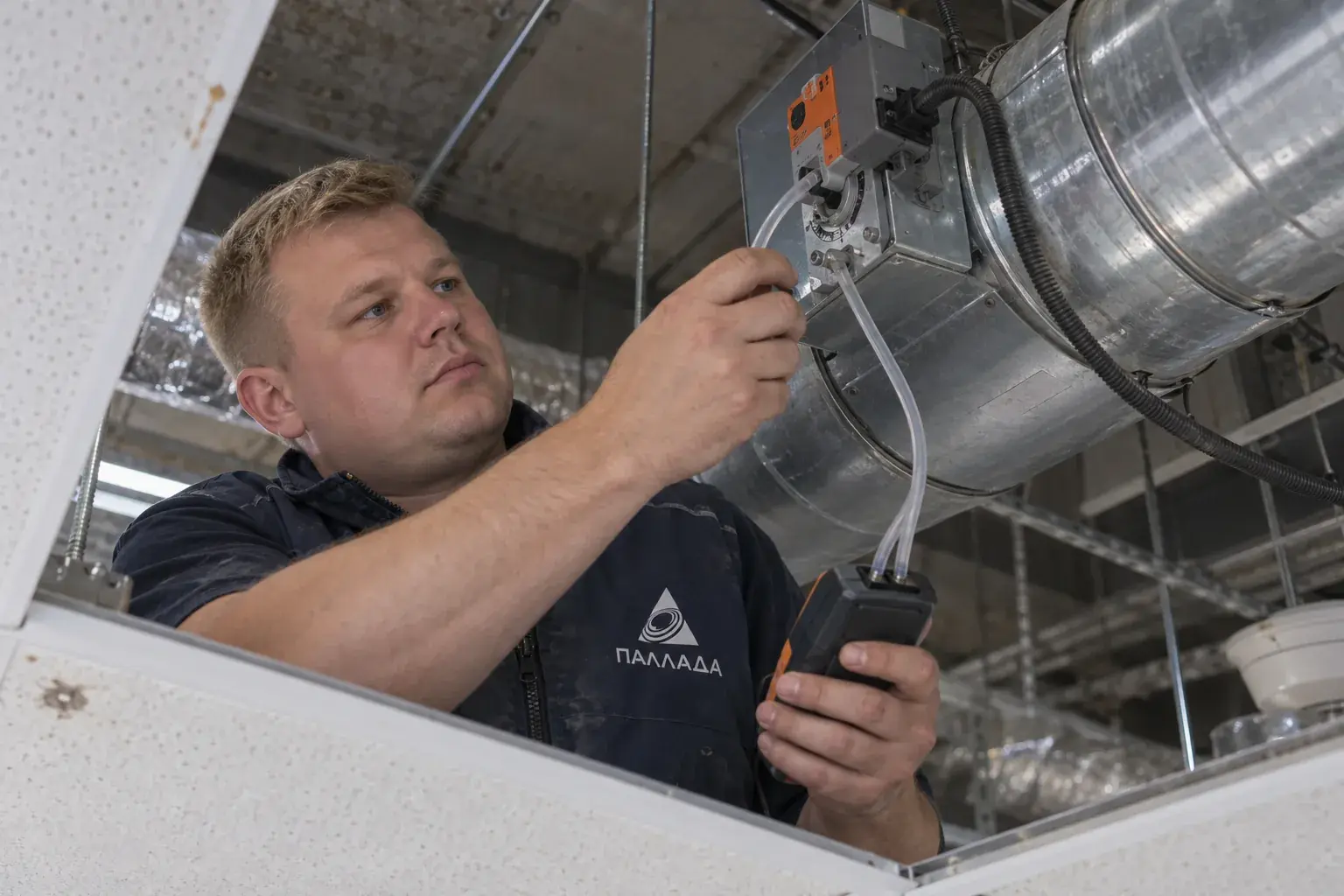

У Belimo VRU-D3-BAC расход рассчитывается по перепаду на измерительном элементе. Осматриваем две импульсные трубки, их подключение, перегибы и загрязнение; маленький засор дает ошибку даже при исправном приводе. Проверяем ход заслонки по сервисному инструменту и наблюдаем, как меняется показание датчика при команде.
При разгерметизации трубку меняем на совместимую; при загрязнении очищаем измерительный штуцер допустимым способом. Исправный привод не заменяем из-за неверного сигнала. Перед регулировкой сверяем выбранный тип измерительного элемента и настройки контроллера с паспортом установленного блока.
Настройка по факту
Расчетный пример: если проект требует 900 м3/ч при занятом зале и 300 м3/ч в режиме ожидания, отношение расходов равно 3:1. Это условные значения, а фактические уставки берем из проекта и сценариев автоматики. Измеряем оба режима, затем корректируем минимальный и максимальный расход в допустимом диапазоне конкретного VAV-узла.
Дополнительной работой бывает восстановление связи с диспетчеризацией: перепутанный адрес или команда «занято» держит заслонку на минимуме. Проверяем изменение уставки из системы управления и независимое измерение воздуха после стабилизации. Отдельно записываем, какие настройки поменяли, чтобы следующий наладчик видел исходную точку.
Сдаем два сценария
После наладки проверяем пустой и заполненный сценарий, шум на решетках и работу соседних зон. Протокол содержит расход в м3/ч, положение заслонки, перепад, команды и состояние фильтров центральной установки. Если показатель не достигнут при полностью открытой заслонке, возвращаемся к магистрали и вентилятору.
СП 60.13330.2020 помогает сверить принцип вентиляции и исходные проектные требования, а сервисная документация Belimo относится к конкретному контроллеру. Числа для кабинета рядом не переносят на конференц-зал: у помещений разные нагрузки и сценарии использования.
Частые вопросы
Можно ли настроить VAV только по положению заслонки?
Нет. Положение не показывает фактический расход при переменном давлении в сети.
Когда менять привод?
После проверки питания, команды, механического хода и датчика; замена по одной жалобе преждевременна.
Зачем проверять соседние зоны?
Изменение расхода одной ветви может повлиять на давление и шум в смежных помещениях.
