Вакуумирование трассы кондиционера в Адлере
Запустить новый кондиционер можно только после подготовки холодильного контура. В кабинете звукозаписи в Адлере особенно неудобно возвращаться к трубам после закрытия акустической облицовки. Поэтому до первого пуска проверяем соединения и удаляем из трассы воздух и влагу. Продувка небольшим количеством хладагента эту работу не заменяет: она не дает контролируемой вакуумной выдержки и расходует заправку оборудования.
Сначала оставляем доступ к соединениям
На выезде сверяем обозначения наружного и внутреннего блоков, тип хладагента, длину магистрали и доступность сервисного порта. У новой трассы осматриваем развальцовки, теплоизоляцию и места прохода через стену. До испытания стыки оставляем доступными: за красивой обшивкой невозможно нормально проверить каждую гайку и устранить обнаруженную негерметичность.
Испытание на утечку и вакуумирование решают разные задачи. Первое показывает герметичность соединений под испытательным воздействием, второе удаляет газ и влагу. Азот подаем через подходящий редуктор; величину давления берем из руководства конкретного блока с учетом допустимого давления остальных компонентов. Кислородом или сжатым воздухом холодильный контур не испытываем.
Насос, шланги и два разных давления

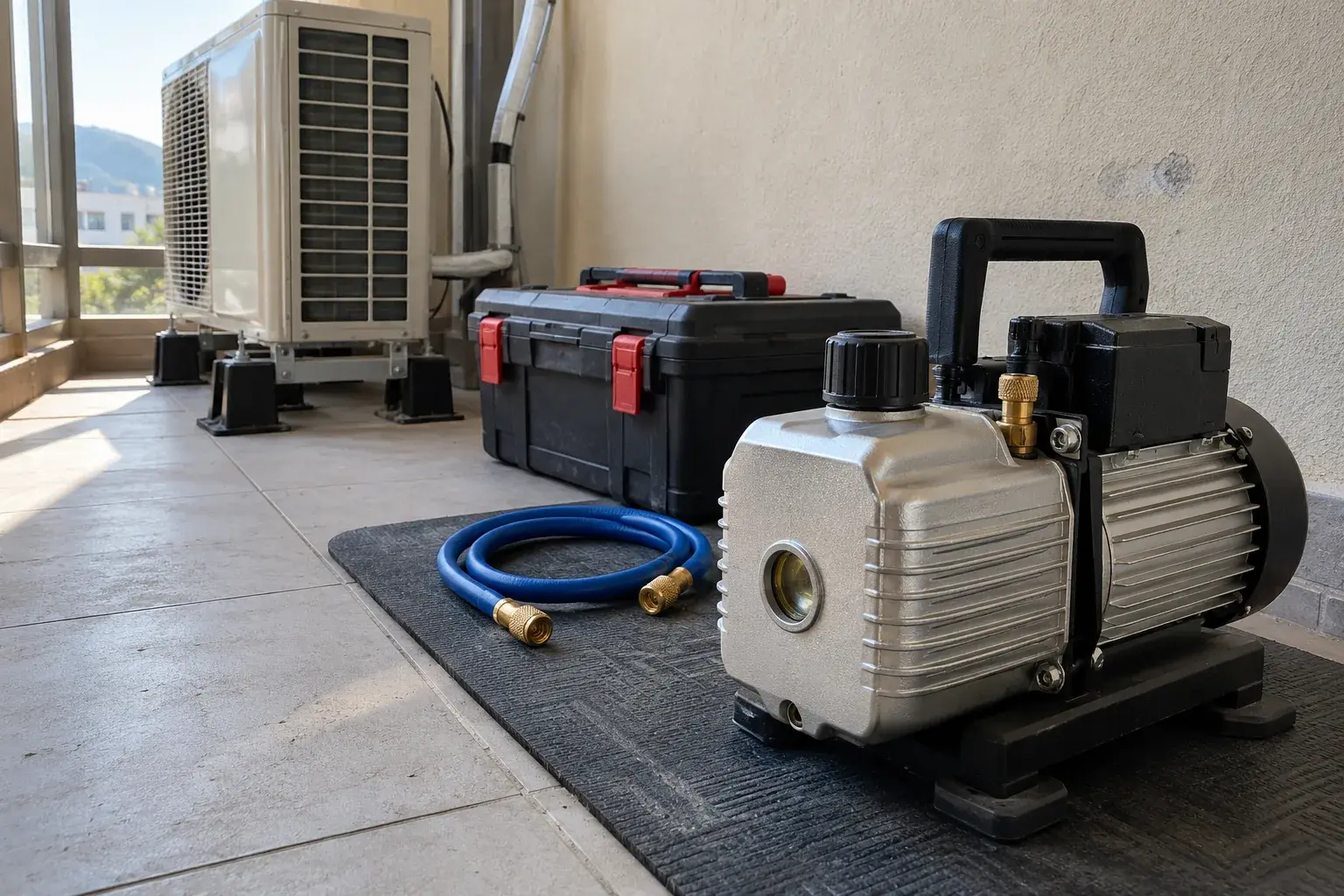

Для Daikin RXD25/35A изготовитель предусматривает двухступенчатый насос с обратным клапаном, выделенный для R32. Проверяем масло насоса, состояние уплотнений шланга и исправность измерительного прибора. Неисправный сервисный комплект сам становится источником подсоса, который легко принять за дефект медной трассы.
В руководстве указана способность насоса достигать 5 Torr абсолютного давления. Это не показание минус 5 на обычной шкале. Абсолютное давление отсчитывается от вакуума, а манометрическое - от окружающей атмосферы. При записи результата обязательно сохраняем единицу измерения и тип отсчета; приблизительная стрелка возле минус одного бара не заменяет измерение малых абсолютных давлений.
Выдержка показывает то, чего не видно при откачке
Вентили заводской заправки держим закрытыми до окончания подготовки. Для указанной серии руководство описывает начальную проверку после достижения заданного разрежения; при росте давления предусмотрены более длительная откачка и контрольная выдержка. Эти этапы выполняем по документу поставленного исполнения, не превращаем короткую первую проверку в универсальное правило для любой длины трубы.
Отсекаем насос и наблюдаем за изменением показания. Если разрежение не удерживается, проверяем сервисные соединения, возвращаемся к поиску утечки и оцениваем наличие влаги. Просто оставить насос работать до приезда заказчика недостаточно. При необходимости переделываем негерметичный стык и повторяем полный контроль, а не маскируем проблему дополнительным хладагентом.
Перед открытием вентилей
Для проектной части кондиционирования учитываем СП 60.13330.2020 с действующими изменениями. Его область охватывает соответствующие системы зданий; конкретный алгоритм вакуумной сушки задает изготовитель оборудования. Смешивать эти документы и приписывать своду правил минуты откачки неправильно.
В рабочую запись включаем модель блока, прибор, достигнутое давление, длительность выдержки и ее результат. После успешной подготовки открываем вентили в установленном порядке, проверяем сервисные колпачки и выполняем пусковой контроль. Заказчику передаем доступный для обслуживания узел, а не только сообщение, что из внутреннего блока идет прохладный воздух.
Частые вопросы
Можно спрятать трассу до проверки?
Соединения лучше оставить открытыми до приемки. Если требуется облицовка, заранее согласуем ревизионный доступ к обслуживаемым местам и порядок скрытия работ.
Рост давления всегда означает пробитую трубу?
Нет. Причиной бывает сервисный шланг, уплотнение подключения или оставшаяся влага. Разделяем эти причины проверкой комплекта и повторным испытанием.
Вакуумирование включает дозаправку?
Дополнительное количество хладагента определяем отдельно по длине трассы и руководству блока. Взвешенная заправка не заменяет предварительную сушку.
