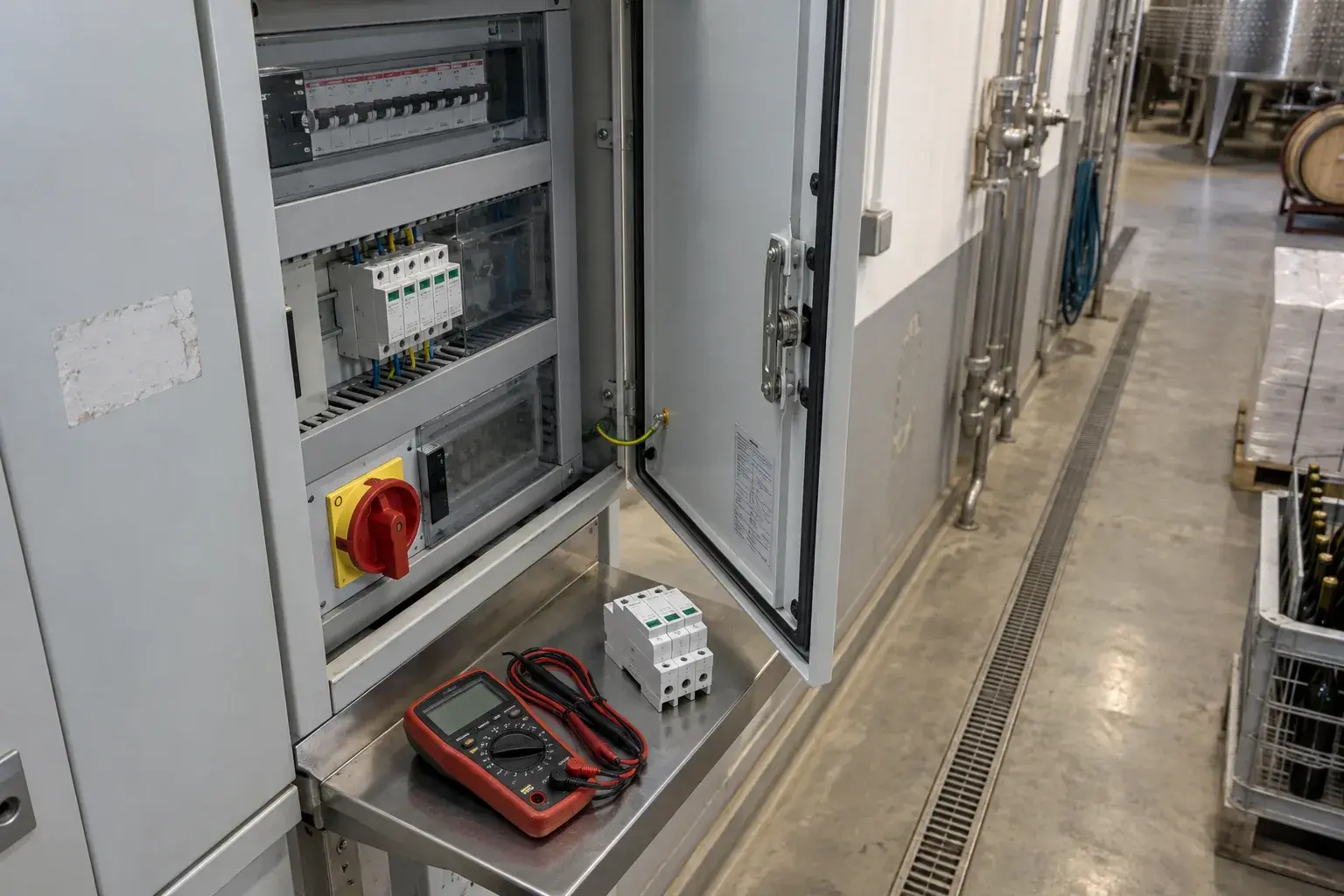

Проверка УЗИП вводного щита винодельни в Анапе
Что проверять у УЗИП после грозы и когда менять модуль?
Цвет индикатора на УЗИП помогает заметить израсходованный модуль, но не отвечает на вопрос, защищает ли вся цепь оборудование винодельни. Во вводном щите проверяем также связанный автомат, соединение с PE, состояние клемм и длину проводников. Прибор может быть исправен сам по себе, а защита окажется ослабленной из-за ошибки подключения. До открытия щита согласуем отключение технологической линии и сохраняем ее текущие настройки.
Начинаем со схемы щита
Согласуем отключение технологических линий и фиксируем, какие нагрузки питаются от вводного щита. Квалифицированный электрик сверяет исполнительную схему, маркировку УЗИП и автомата, наличие дистанционного сигнала и тип сети. По доступному индикатору записываем состояние модулей, но для работы внутри шкафа отключаем ввод по утвержденному порядку, блокируем повторное включение и двухполюсным указателем подтверждаем отсутствие напряжения. Показание только на экране контроллера для этого не годится.
После открытия щита осматриваем следы нагрева, изоляцию и клеммы. На обесточенном узле динамометрической отверткой проверяем соединения по значениям изготовителя соответствующих клемм, а рулеткой - фактическую длину линии от ответвления через УЗИП к PE. В инструкции Schneider для Acti9 iPRD дана схема с короткими соединениями и отдельная таблица выбора связанного автомата по типу прибора и ожидаемому току короткого замыкания.
Что означает отказ модуля
Если индикация показывает отказ, подбираем сменный картридж именно для установленного артикула и нужного полюса. Снимать или вставлять его при наличии напряжения в этом щите не планируем. Перед заменой проверяем, не отключился ли связанный автомат из-за повреждения проводки и соответствует ли его номинал схеме изготовителя. Установка просто более мощного автомата меняет защиту от короткого замыкания и не лечит неисправный УЗИП.
Если модуль внешне цел, а сигнализация сообщает аварию, прозваниваем на снятом напряжении цепь дистанционного контакта и сверяем логику нормально открытого или закрытого сигнала с паспортом. Это отдельная возможная работа - восстановление линии удаленной индикации до диспетчерского пункта, чтобы персонал узнавал об отказе без ежедневного открытия шкафа. Кабель сигнала ведем отдельно от силовых соединений по проекту.
Проверяем схему, а не выдумываем уставку
Условный пример проверки геометрии: три измеренных участка присоединения по 0,18 м, 0,14 м и 0,12 м дают 0,44 м в сумме. Это расчетный пример, не длины проводников винодельни и не универсальное разрешение на монтаж. Фактическую схему и допустимые размеры сверяем с актуальной инструкцией именно установленного iPRD; лишние петли и обходы внутри щита сокращаем проектным способом.
ГОСТ Р 50571.4.44-2019 применяем к защите электроустановки от перенапряжений, ГОСТ Р 50571.5.53-2013 - к выбору и монтажу защитной аппаратуры. Ни один из них не позволяет подобрать картридж по цвету корпуса. Для конкретной сети сверяем Uc, уровень защиты Up, класс УЗИП, схему заземления и координацию со следующими ступенями по проекту и паспортам оборудования.
Возвращаем щит в работу
После замены сверяем посадку сменного модуля, маркировку полюсов, защитный проводник и отсутствие свободных жил. Контрольный лист включает артикулы УЗИП и автомата, состояние индикаторов, момент затяжки проверенных клемм по паспорту и результат проверки цепи удаленного сигнала. Включаем питание по согласованной последовательности, наблюдаем за сигнализацией и убеждаемся, что автомат не отключается повторно.
Если есть повреждение PE или следы сильного нагрева шины, ограничиваться заменой картриджа нельзя: оформляем отдельный дефект и обследуем связь с заземляющим устройством. Заказчику передаем схему после работ и список модулей для резерва. УЗИП не отменяет проверку всей системы защиты, а правильно подключенный новый картридж полезен только в исправном щите.
Частые вопросы
Можно ли по зеленому индикатору считать защиту исправной?
Нет. Индикатор показывает состояние модуля, а цепь до автомата и PE проверяют отдельно по схеме и при снятом напряжении.
Почему нужен тот же артикул картриджа?
Разные исполнения имеют свои электрические параметры и посадку; совместимость подтверждают документацией установленного УЗИП.
Когда проверять УЗИП повторно?
Периодичность задают регламент эксплуатации и паспорт; внеплановый осмотр уместен после события, о котором сообщила защита или диспетчеризация.
