Проверка УЗИП вводного щита библиотеки в Адлере
Как проверить защиту от импульсных перенапряжений после индикации отказа модуля?
После грозы в небольшой библиотеке свет и компьютеры могут работать как прежде, а модуль защиты от импульсных перенапряжений уже показывать отказ. Это не повод сразу менять весь вводный щит. Паллада выясняет, что именно установлено, как подключено устройство защиты и сохранился ли контакт с защитным проводником. Индикатор - начало проверки, а не самостоятельный протокол безопасности.
Сначала схема, потом кассета

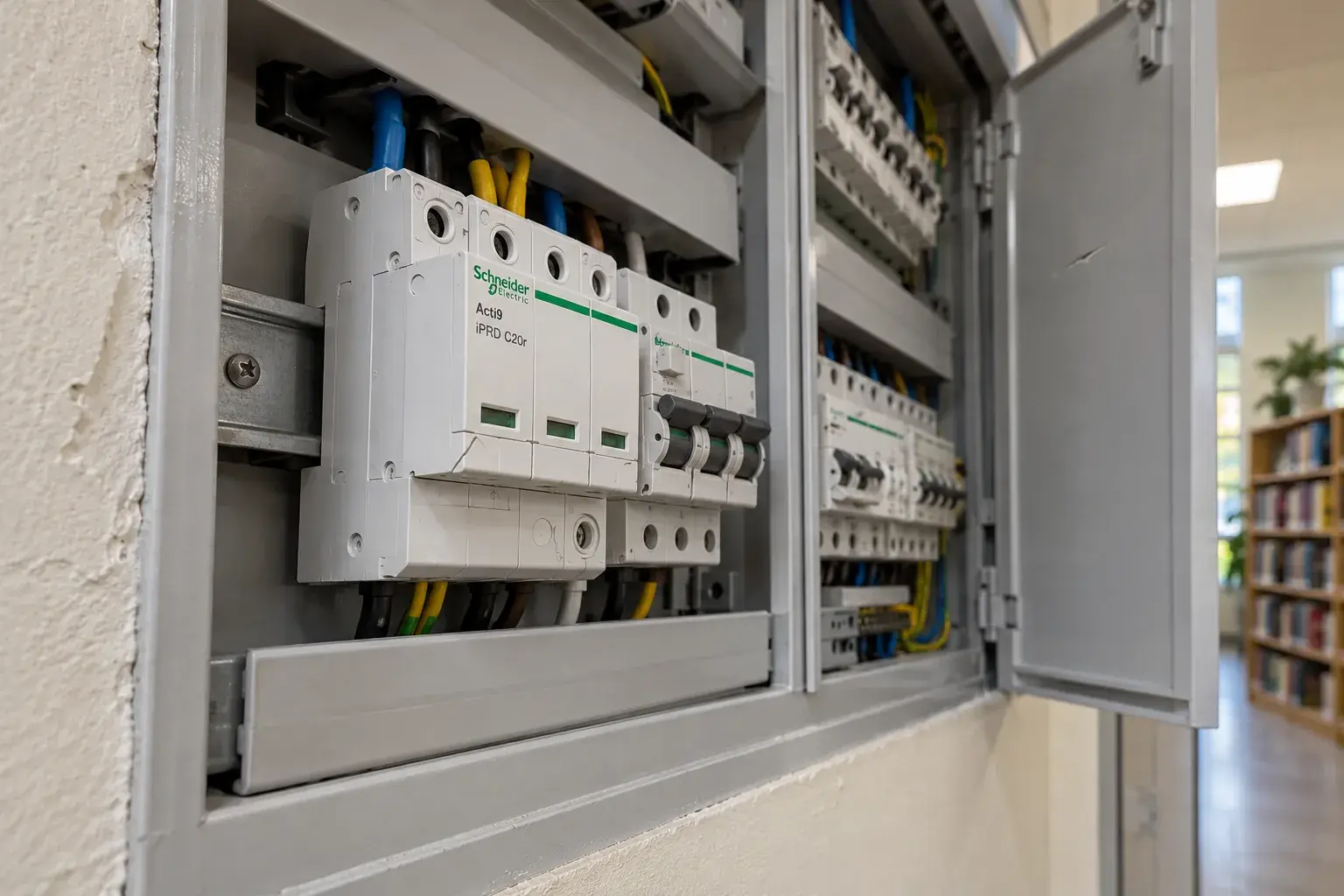

На дверце щита читают проектную однолинейную схему и маркировку Schneider Acti9 iPRD C20r. Электрик отключает ввод в согласованном порядке, проверяет отсутствие напряжения двухполюсным указателем и только затем открывает защищенный отсек. Сверяют тип сети, предусмотренный аппарат защиты УЗИП, состояние клемм и непрерывность защитного соединения по проектной методике. Внешний осмотр ищет перегрев и ослабление, но электрические величины записывают прибором, а не цветом пластика.
Паспорт конкретного артикула определяет подключение и совместимый сменный модуль. Кассету другой серии нельзя выбирать по похожему корпусу. Если модуль исправен, а сигнал удаленного контакта в диспетчеризации неверен, проверяют именно сигнальную цепь. Если есть термическое повреждение основания или клеммы, простой заменой вставки работу не заканчивают.
После замены не обходят защиту
Подтвержденный отказ устраняют штатным совместимым модулем, соблюдая инструкцию Schneider и процедуру снятия напряжения. Проверяют затяжку только указанным изготовителем моментом, закрывают защитные крышки и убирают временные метки. При обнаруженной ошибке защитного проводника ее устраняют до подачи питания; модуль не должен работать с сомнительным путем отвода импульса. Дополнительная работа - восстановление маркировки линии и внесение точного артикула в журнал щита.
После сборки смотрят местную индикацию и передаваемый сигнал, сравнивают их с фактическим состоянием. Измерение сопротивления изоляции других цепей проводят только по отдельной процедуре, отсоединив чувствительные устройства по проекту; мегомметр нельзя бездумно прикладывать к установленному УЗИП.
Нормы и результат
ГОСТ IEC 61643-11-2013 описывает требования и испытания низковольтных УЗИП, но не предписывает менять кассету по одному цвету окна. Проектная схема общественного здания должна соответствовать действующему СП 256.1325800.2016. Для обслуживания решающими остаются проект щита и инструкция конкретного Acti9 iPRD C20r, опубликованная Schneider в 2025 году.
Приемка - подтвержденная схема подключения, целая защитная цепь, штатная индикация и согласованный сигнал в диспетчерской. Отдельно фиксируют причину замены и артикул новой детали, чтобы следующий осмотр не начался с догадки.
Что проверяют после грозового сезона
Осматривают не только окно индикации, но и журнал срабатывания, состояние внешнего аппарата защиты и сухость щита. Для помещения у моря важны признаки коррозии контактных частей; окисленный контакт требует отдельной оценки, даже если модуль выглядит новым. Точный интервал профилактики задают эксплуатационные документы объекта, а доступ к вводному щиту оставляют только персоналу с нужной квалификацией.
Частые вопросы
Можно ли временно перемкнуть модуль?
Нет. Такой обход устраняет функцию защиты и скрывает дефект.
Всегда ли нужен новый щит?
Нет. Решение зависит от состояния основания, клемм и согласованной схемы, а не от одной кассеты.
Показывает ли зеленая метка защиту всего здания?
Нет. Она относится к конкретному модулю; состояние схемы, заземления и других ступеней защиты проверяют отдельно.
