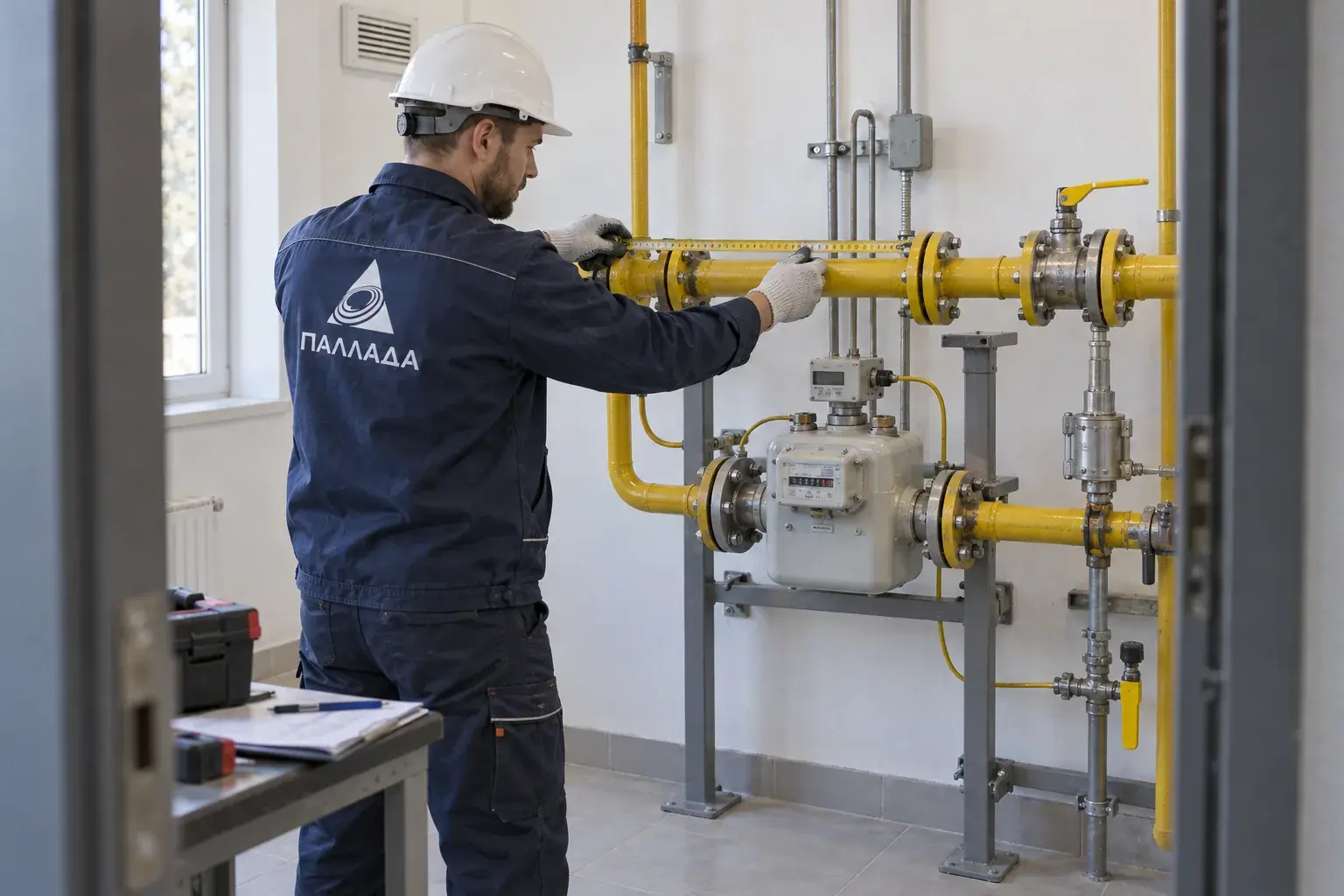

Монтаж узла учета газа пекарни в Анапе
Как разместить узел учета газа для пекарни, чтобы его можно было проверить и обслужить?
Узел учета газа для пекарни размещаем по согласованному проекту и условиям подключения. На площадке проверяем доступ к счетчику, запорной арматуре и контрольным точкам, фактический маршрут трубы и возможность безопасного обслуживания. Переносить прибор в тесную нишу ради свободной стены нельзя без проверки схемы.
Начинаем с нагрузки печей и проекта
Уточняем паспортный расход каждой газовой печи, одновременность работы и диапазон счетчика. Схему, место установки и состав обвязки согласуют с проектом и эксплуатационной организацией. Специалист Паллады затем сверяет проектное место с реальной планировкой, дверьми и доступом к сервису.
СП 62.13330.2011 задает рамку для сетей газопотребления, ГОСТ Р 58095.1-2024 - для внутренних стальных газопроводов. Но конкретные прямые участки до и после прибора, ориентацию, фильтр и требования к монтажу берем из паспортов выбранного счетчика и проектной документации.
Место, где узел потом обслуживают
Лазерным дальномером и рулеткой снимаем расстояния до стен, проемов и оборудования. Проверяем возможность снять счетчик, достать до кранов и осмотреть соединения без демонтажа мебели или отделки. Если проектная привязка не помещается, оформляем корректировку до резки трубы.
Трубу размечаем по утвержденной схеме, подготавливаем опоры, собираем доступные соединения и сохраняем маркировку потока. Сварочные и иные работы выполняются по утвержденной технологии с предусмотренными мерами безопасности. Никаких включений газа или переноса пломб «для примерки» без установленного порядка.
| Узел | Чем проверяем | Что решаем |
|---|---|---|
| Место счетчика | Рулетка и паспорт прибора | Проверить сервисный доступ |
| Арматура | Сверка проекта на месте | Обеспечить управление и осмотр |
| Соединения | Контроль по технологии испытаний | Исключить скрытые дефекты |
Как считать диапазон, а не угадывать диаметр
Расчетный пример, не параметры пекарни: две печи с паспортным максимальным расходом по 4 м3/ч и один водонагреватель 2 м3/ч дают суммарный установленный максимум 4 + 4 + 2 = 10 м3/ч. Для выбора счетчика нужны также минимальный расход, одновременность и условия изготовителя.
Число 10 м3/ч не задает автоматически типоразмер трубы или модель счетчика. Гидравлический расчет учитывает длину, местные сопротивления, давление на вводе и требования оборудования. После обмера составляем ведомость труб, опор, арматуры и контрольных операций; ее сверяем с проектом.
Испытание и передача узла
Собранный участок испытываем по действующей проектной и нормативной процедуре до ввода газа. Контролируем соединения, крепления, соответствие маркировки и отсутствие напряжения в трубопроводе. Фактические результаты оформляем актами и исполнительной схемой, а не только фотографией счетчика.
Дополнительно могут потребоваться перенос опоры, защита прохода через стену, восстановление ограждения или вентиляции помещения. Эти работы фиксируем до сдачи. Пуск и пломбирование выполняются уполномоченными участниками в предусмотренном порядке; монтажный этап Паллады не заменяет их полномочий.
Почему обслуживание предусматриваем заранее
Счетчик снимают для поверки или замены, а фильтр и арматуру осматривают в эксплуатации. Поэтому после сборки проходим доступ вместе с представителем объекта: можно ли открыть шкаф, подойти с инструментом, снять прибор и увидеть соединения. Удобство не заменяет норматив, но плохой доступ делает даже исправный узел дорогим в обслуживании.
В исполнительной схеме оставляем фактические расстояния и расположение запорных устройств. Если в пекарне позже переставят печи или стеллажи, газовый узел нельзя закрывать ими без повторной проверки. Эксплуатации передаем порядок обращения с прибором и контакты уполномоченной организации для официальных процедур.
Частые вопросы
Можно ли взять счетчик только по максимальному расходу?
Нет. Сверяют также нижнюю границу измерений, режим одновременной работы, проект и паспорт прибора.
Кто пломбирует счетчик?
Это отдельная процедура уполномоченной организации; монтаж не означает самостоятельного допуска узла к работе.
Что делать, если счетчик не помещается в проектной нише?
Не укорачивать обвязку на глаз. Обмерить место и согласовать изменение схемы до монтажа.
