Устранение гидроудара в постирочной гостевого корпуса в Сочи
Почему трубы стучат после закрытия клапанов стиральных машин?
После остановки двух стиральных машин в трубопроводе постирочной слышен короткий удар. Для типового гостевого корпуса Сочи разберем именно быстрое закрытие электромагнитных клапанов, а не постоянное высокое давление. Это технический пример: реальные параметры и место установки можно определить только по измерениям на объекте.
Записываем событие, которое нельзя увидеть манометром

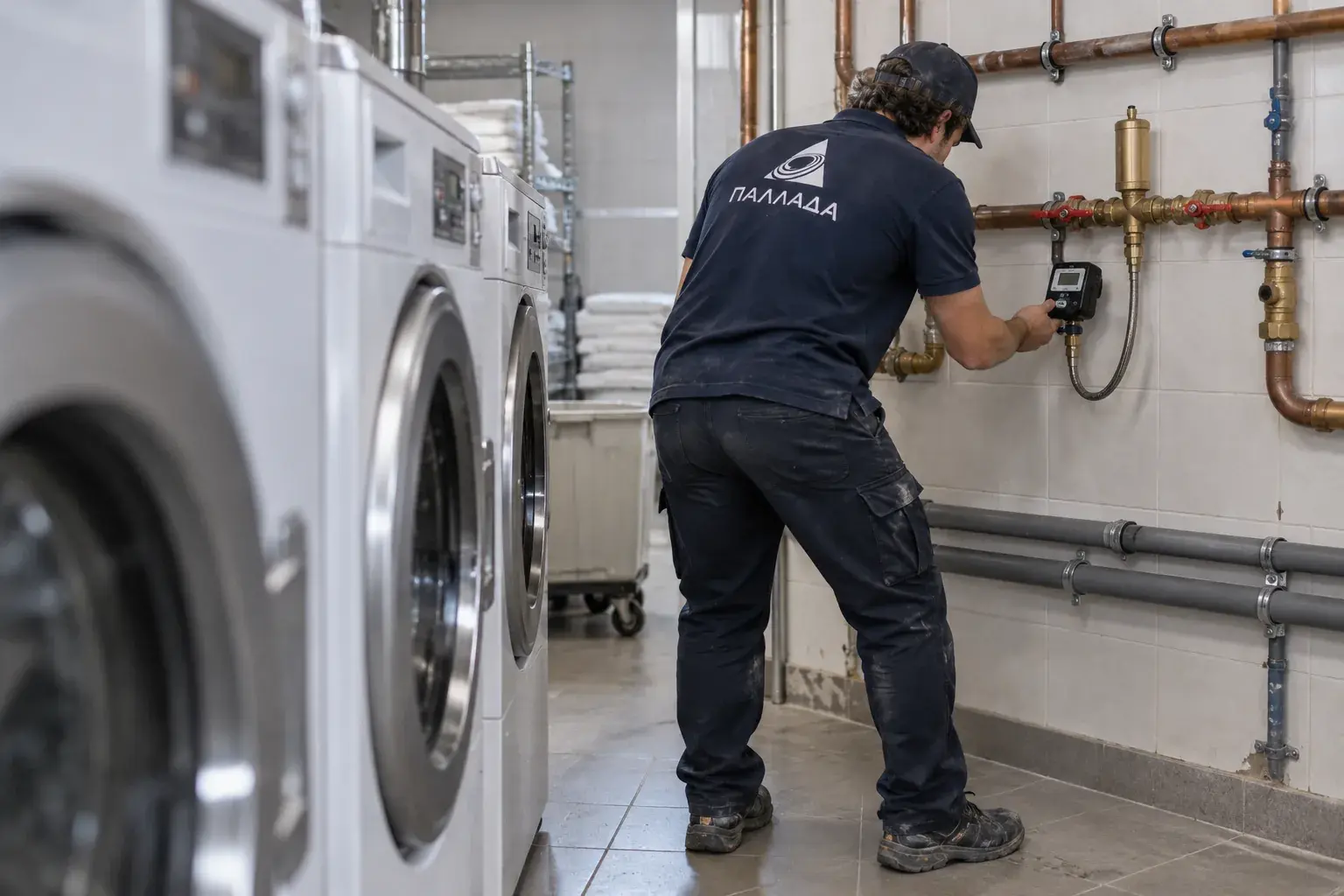

Сверяем момент удара с циклом машины и работой другой арматуры. На сервисном штуцере ставим регистратор давления с достаточно быстрым шагом записи для короткого скачка; обычный стрелочный манометр используем лишь для статического режима. Одновременно осматриваем крепление трубы, длину гибких подводок, редуктор на вводе и возможный подпор после него. Скрип в крепеже и гидравлический скачок могут появиться вместе, но требуют разных решений.
Серия Caleffi 525 ANTISHOCK рассчитана на местное гашение импульса от быстро закрывающейся арматуры. Ее техническая карта указывает монтаж максимально близко к источнику удара и допускает разные пространственные положения. Однако прибор не исправит чрезмерную скорость в трубе, неисправный редуктор или ослабленный хомут.
Проверяем схему до установки
По проекту и фактической разводке выясняем, обслуживает ли ветка одну машину или группу. Измеряем устойчивое давление до и после редуктора при расходе и без него, сверяем с паспортами оборудования. Серия 525 имеет рабочее давление до 10 бар и диапазон температуры воды 2-90 °C; это ограничения самого изделия, а не целевая настройка всей постирочной. Выбираем его только при совместимости резьбы, воды и давления.
СП 30.13330.2020 с изменениями относится к внутреннему водоснабжению зданий. Он помогает сверить проектную разводку и защиту от нерасчетных режимов. Место и способ монтажа конкретного гасителя берем из карты Caleffi. Дополнительная работа здесь - восстановление креплений длинного открытого участка трубопровода: иначе шум может остаться даже после снижения импульса.
Устраняем причину, а не звук
Если запись показывает скачок именно при закрытии машин, а вводной режим нормальный, после отключения и сброса давления ставим 525 на доступной ветке возле быстродействующего клапана. Не делаем длинный глухой отвод ради удобного места: производитель рекомендует расположение рядом с источником удара. Если статическое давление уходит вверх без расхода, сначала ремонтируем редуктор. При свободном креплении ставим предусмотренные опоры, оставляя компенсацию тепловых перемещений.
После сборки проверяем каждое соединение на герметичность и возвращаем теплоизоляцию там, где она была. Не вскрываем корпус гасителя и не пытаемся дозаправить его воздухом: это устройство с поршнем и пружиной, а не расширительный бак.
Как принимаем систему
Запускаем тот же цикл двух машин и сохраняем запись давления до и после ремонта в сопоставимом режиме. Проверяем отсутствие течи, смещения труб и стука на креплениях. Даже если звук исчез, но регистратор показывает высокий скачок, работу не принимаем: ищем скорость потока, клапан и редуктор. В акте оставляем точку установки, параметры изделия и условия теста, чтобы будущий шум не оценивать на слух.
Частые вопросы
Можно ли поставить гаситель на вводе вместо ветки?
Для локального удара изготовитель рекомендует место рядом с быстро закрывающимся устройством.
Покажет ли гидроудар обычный манометр?
Короткий пик может пройти между отсчетами; нужен регистратор с подходящей частотой записи.
Что делать, если трубы продолжают стучать?
Проверить опоры и сам клапан, а также сравнить записи давления до и после.
