Усиление проема в монолитном перекрытии в Анапе
Как обследовать плиту, найти арматуру и выполнить проектное усиление проема под инженерные коммуникации без самовольной резки несущих стержней?
Проем в монолитном перекрытии выполняем только по проектному решению после обследования плиты. Сначала определяем толщину, пролеты, опирание, фактическое армирование и нагрузку, затем проектировщик рассчитывает усиление и временные опоры. Резку начинаем после разметки арматуры и монтажа предусмотренного усиления либо в указанной проектом последовательности.
Почему место проема нельзя выбирать только по трассе воздуховода
Инженерная трасса показывает удобную точку прохода, но не работу плиты. Проем может пересечь рабочую арматуру, продавливание у колонны, скрытую балку, шов бетонирования или участок с повышенной нагрузкой. Поэтому увязываем задачу смежников с конструктивной схемой и обследованием.
Собираем рабочие чертежи, исполнительные данные и сведения о нагрузках. На месте измеряем геометрию лазерным дальномером и нивелиром, осматриваем трещины и дефекты. Если документация не совпадает с фактом, исходные данные уточняет проектировщик.
Как находим арматуру и проверяем бетон

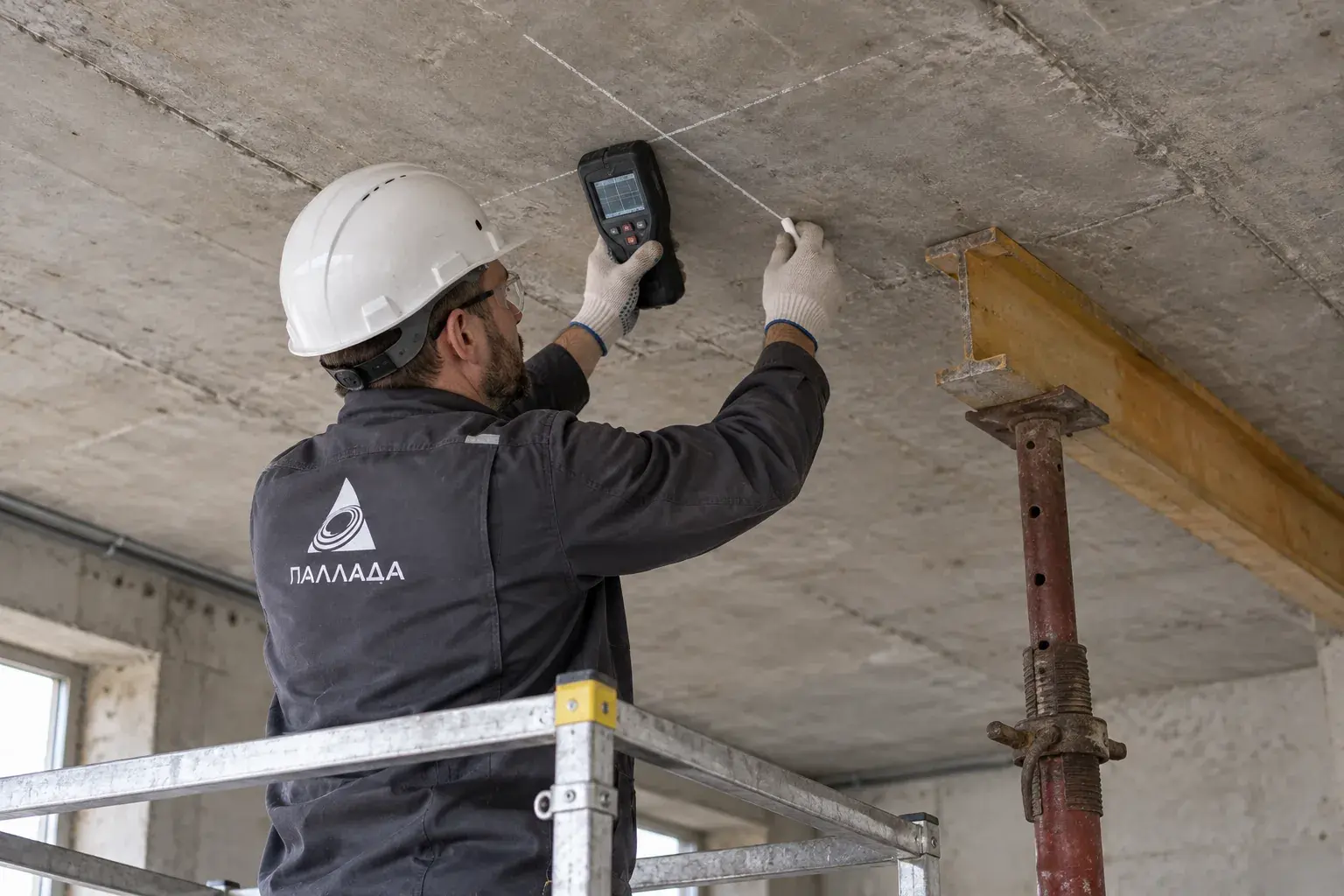

Сканером арматуры проходим сеткой зону будущего проема и полосу вокруг него. Отмечаем направление стержней, ориентировочный шаг, защитный слой и места пересечений. При необходимости данные подтверждаем локальным вскрытием или другим назначенным методом, потому что прибор зависит от глубины, диаметра и нескольких слоев стали.
Прочность бетона оцениваем по программе обследования. Склерометр дает косвенные данные и требует корректной методики; для ответственного решения могут понадобиться отрыв со скалыванием или керны. Инструмент выбирает специалист, а результат связывается с расчетом конструкции.
Расчетный пример показывает состав исходных данных, а не готовое усиление
Условная плита имеет толщину 200 мм, нижнюю рабочую сетку из стержней диаметром 12 мм с шагом 200 мм и верхнюю сетку диаметром 10 мм с тем же шагом. Требуется проем 600 x 400 мм. По разметке он пересекает несколько рабочих стержней, поэтому выполнять его одной коронкой без расчета нельзя.
Для проектировщика фиксируем расстояние до опор, направление пролета, точное положение всех пересекаемых стержней, класс бетона по обследованию и действующие нагрузки. Сечение обрамления, анкеры, сварку или болтовые соединения назначают расчетом по СП 63.13330.2018. Диаметр из примера нельзя переносить на реальную плиту.
| Параметр | Чем проверяем | Зачем нужен |
|---|---|---|
| Толщина и геометрия | Ультразвуковой толщиномер, обмер, доступное вскрытие | Расчет сечения и резки |
| Арматура | Сканер, разметка, локальная проверка | Не допустить случайного пересечения |
| Бетон | Метод по программе обследования | Подтвердить исходную прочность |
| Нагрузка и опирание | Проект и обследование | Рассчитать временные опоры и усиление |
Последовательность усиления и алмазной резки
Рабочую зону ограждаем, снизу устанавливаем рассчитанные временные опоры. Металлоконструкции усиления изготавливаем по чертежам, поверхности контакта готовим, отверстия под анкеры выполняем с учетом найденной арматуры. Резьбовые соединения затягиваем динамометрическим инструментом по проекту и документации анкера.
Бетон вырезаем алмазной стенорезной машиной или бурением на управляемые части, предусматриваем водосбор и безопасное снятие фрагментов. Ударное разрушение, способное создать неконтролируемые трещины и динамическую нагрузку, не используем вместо проектной технологии.
Приемка скрываемых работ
До закрытия отделкой проверяем геометрию усиления, анкеры, сварные или болтовые соединения, опирание элементов и обработку открытых кромок. Арматурный прокат сверяем с проектом и требованиями ГОСТ 34028-2016 по классу, диаметру и состоянию поверхности.
Исполнительная схема показывает фактический проем и усиление, акты фиксируют скрываемые этапы. Только после принятой последовательности снимаем временные опоры. Такой порядок сохраняет расчетную работу плиты и дает смежникам точный проход для коммуникаций.
Частые вопросы
Можно ли сделать небольшое отверстие без усиления?
Это определяет проектировщик по положению отверстия, армированию, нагрузкам и схеме плиты. Небольшой размер сам по себе не доказывает безопасность.
Сканер точно показывает диаметр арматуры?
Показание зависит от глубины и соседних стержней. Для ответственного решения приборные данные подтверждают предусмотренным обследованием.
Зачем нужны временные стойки?
Они поддерживают конструкцию на этапе, когда часть сечения уже ослабляется, а постоянное усиление еще не включилось в работу. Схему стоек назначает проект.
