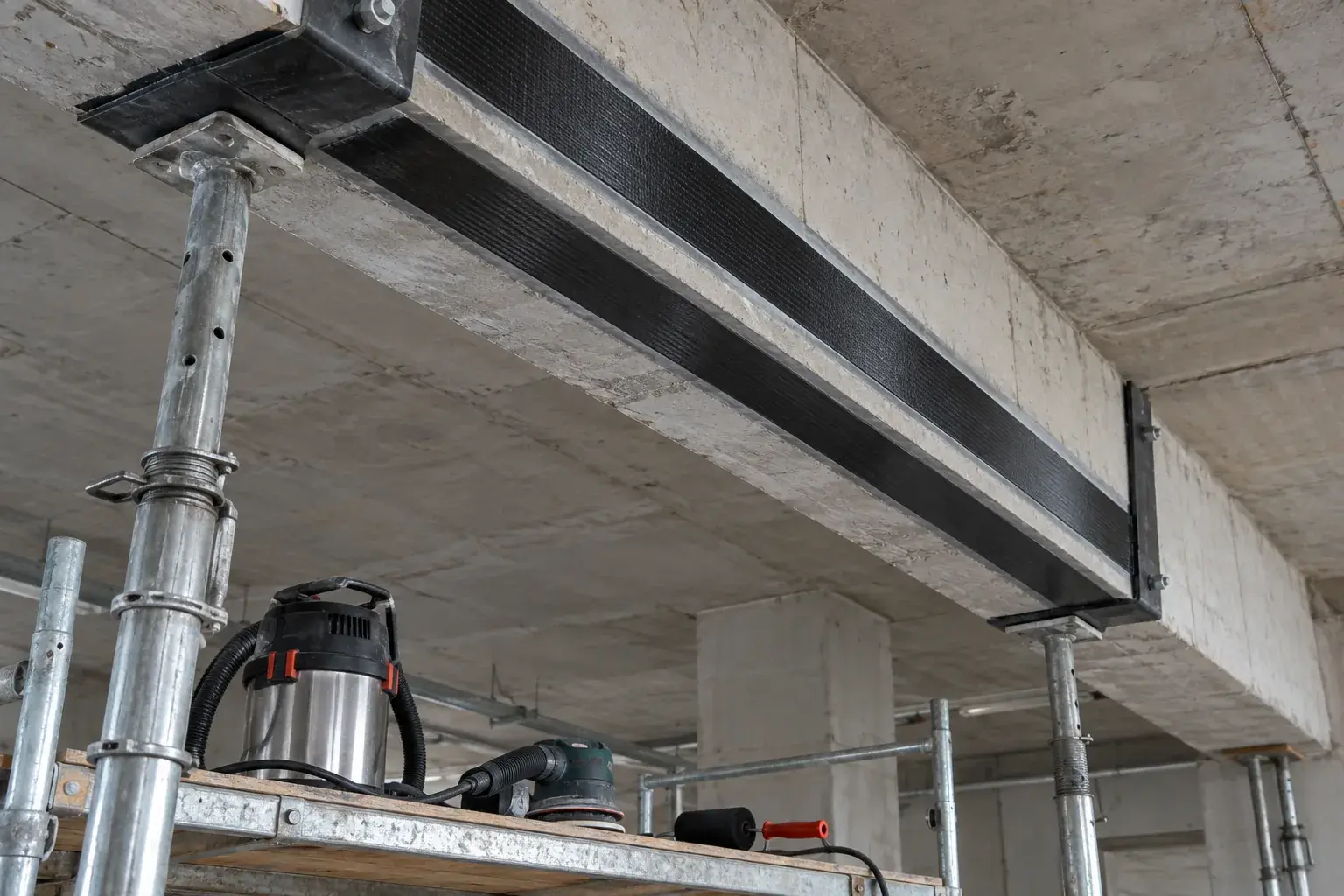

Усиление балки углеволокном бизнес-центра в Сочи
Как обследовать железобетонную балку, подготовить основание и смонтировать внешнее углеродное армирование по проекту усиления?
Углеволокно монтируем только по проекту усиления, который опирается на обследование балки, фактическую прочность бетона, армирование и нагрузку. На площадке наша задача - разгрузить конструкцию, восстановить основание, выдержать геометрию ламелей и подтвердить качество приклейки. Полоса на пыльном бетоне несущим усилением не становится.
Какие данные нужны до начала монтажа
Обмеряем сечение и пролет балки, картируем трещины, сканером уточняем защитный слой и положение арматуры. Прочность и однородность бетона оценивает обследование по принятой программе. Одновременно проверяем опоры, прогиб, следы коррозии и фактическую нагрузку от перегородок, инженерных систем и оборудования.
Проектировщик определяет, что усиливаем: растянутую зону, приопорные участки по поперечной силе или анкеровку системы. Число слоев, ширина, длина и направление волокон не выбираются на глаз. До работ согласуем временную разгрузку и запрет на вибрацию в зоне полимеризации клея.
Как готовим бетон и контролируем основание
Слабый защитный слой удаляем, коррозию арматуры очищаем и обрабатываем по проектной системе, сколы восстанавливаем ремонтным составом. Поверхность шлифуем алмазным инструментом с пылеудалением, убираем выступы и цементное молочко. Острые ребра закругляем там, где ткань огибает балку.
Ровность проверяем рейкой, влажность - прибором и требованиями клеевой системы, прочность поверхности - контрольным отрывом по программе проекта. Пыль собираем промышленным пылесосом, затем наносим грунт и выравнивающий слой. Добавлять клей для компенсации крупных раковин нельзя: геометрия должна быть подготовлена заранее.
| Этап | Инструмент | Контроль |
|---|---|---|
| Поиск арматуры | Сканер | Не повредить стержни и уточнить схему |
| Подготовка бетона | Шлифмашина с пылесосом | Удалить слабый слой и загрязнение |
| Проверка поверхности | Рейка и прибор отрыва | Подтвердить ровность и адгезионную прочность |
| Прикатка ламели | Ролик | Удалить пустоты и выдержать слой клея |
Расчетный пример ведомости материала
Для условной балки пролетом 4,8 м проект предусматривает две углеродные ламели шириной 100 мм по нижней грани. Чистая площадь составляет 2 x 4,8 x 0,10 = 0,96 м2. Этот расчет нужен для ведомости, но не доказывает несущую способность и не учитывает концевые анкеровочные элементы.
Отдельно считаем длину U-образных хомутов, площадь грунтования, объем выравнивающего состава и расход клея по технической карте системы. Запас назначаем с учетом раскроя и контрольных образцов. Менять ширину ламели ради удобного остатка материала нельзя без корректировки проекта.
Как монтируем внешнее армирование
После приемки основания размечаем оси, готовим компоненты клея точными порциями и перемешиваем низкооборотной мешалкой. Ламели очищаем предусмотренным способом, наносим состав равномерным слоем и прижимаем по оси балки. Роликом удаляем воздушные включения и контролируем выход лишнего клея без сдвига полосы.
Концевые зоны и обхваты выполняем в последовательности проекта. Систему защищаем от пыли, влаги, механического воздействия и нагрузки на период отверждения. После набора свойств временные стойки снимают по согласованной схеме, а не сразу после внешнего высыхания поверхности.
- ремонт сколов и защита арматуры
- временная разгрузка балки
- монтаж концевых анкеровочных элементов
- устройство защитного и огнезащитного покрытия по проекту
Как принимаем усиление
Проверяем положение, длину и непрерывность ламелей, отсутствие вздутий и непроклеенных зон, качество концевых элементов. Контрольные отрывы и образцы выполняем в местах и количестве, заданных проектом и технологической картой. В исполнительную схему заносим марки материалов, номера партий, время замеса и температурно-влажностные условия.
ГОСТ 31937-2024 задает основу обследования, а СП 164.1325800.2014 - правила проектирования усиления композитными материалами. Монтажный контроль не заменяет расчет конструкции, но обеспечивает соответствие фактической работы принятому проектному решению.
Частые вопросы
Можно ли усилить балку без временной разгрузки?
Режим разгрузки определяет проект. Если ламель приклеить к уже деформированной и полностью нагруженной конструкции, она может не включиться в работу так, как принято в расчете.
Почему поверхность нужно шлифовать?
Клей должен соединяться с прочным бетоном, а не с пылью, краской или слабым цементным слоем. Шлифование и пылеудаление формируют контролируемое основание.
Нужна ли защита углеволокна после монтажа?
Да, состав защиты определяют условия эксплуатации, требования пожарной безопасности и проект. Открытая система может требовать огнезащиты, отделочного или механически стойкого слоя.
