Усиление железобетонной балки углепластиковой ламелью в Сочи
Когда железобетонной балке требуется расчетное усиление ламелью?
При перепланировке ремесленного шоурума владелец хочет увеличить нагрузку на перекрытие. Видимой трещины может и не быть, но новая схема требует расчетной проверки балки. В техническом примере для Сочи рассмотрим внешнее усиление ламелью Mapei Carboplate E 170 IN. Это возможное проектное решение, а не сообщение о выполненном заказе: размер, число полос и анкеровку определяет конструктор.
Сначала обследование и расчет
По исполнительным чертежам сверяем пролет, опоры, армирование и фактическую нагрузку. Обмеряем геометрию лазерной рулеткой, инструментом неразрушающего контроля оцениваем бетон в доступных точках, локально уточняем положение арматуры и трещины. При необходимости проектировщик назначает дополнительные испытания. Ламель не должна скрывать коррозию, разрушенный защитный слой или перегруженную опору.
СП 164.1325800.2014 с изменением №1 применяется к проектированию усиления железобетонных конструкций внешним композитным армированием. Он задает расчетную рамку; техкарта Mapei описывает материалы и нанесение. Нельзя выбрать количество ламелей по ширине видимой трещины или по внешнему сходству с другой балкой.
Подготавливаем основание
После принятого проекта разгружаем участок по ППР, удаляем непрочный бетон и загрязнения, выравниваем поверхность до требований клеевой системы. Контролируем влажность и температуру основания, прочность подготовленного бетона и отсутствие отслоений; используем адгезиметр или назначенные проектом испытания. Если найдена коррозия арматуры, отдельно восстанавливаем защитный слой совместимым ремонтным составом и выдерживаем указанный изготовителем срок перед наклейкой.
Технический лист Carboplate E 170 IN требует сухое чистое основание, снятие защитной пленки с рабочей стороны и совместимый двухкомпонентный клей Adesilex PG2 SP. Изготовитель описывает равномерный клеевой слой и прижим жестким резиновым валиком. Указанные в листе толщины и температуры относятся к этой системе, а не ко всем композитным ламелям.
Наклеиваем без воздушных карманов

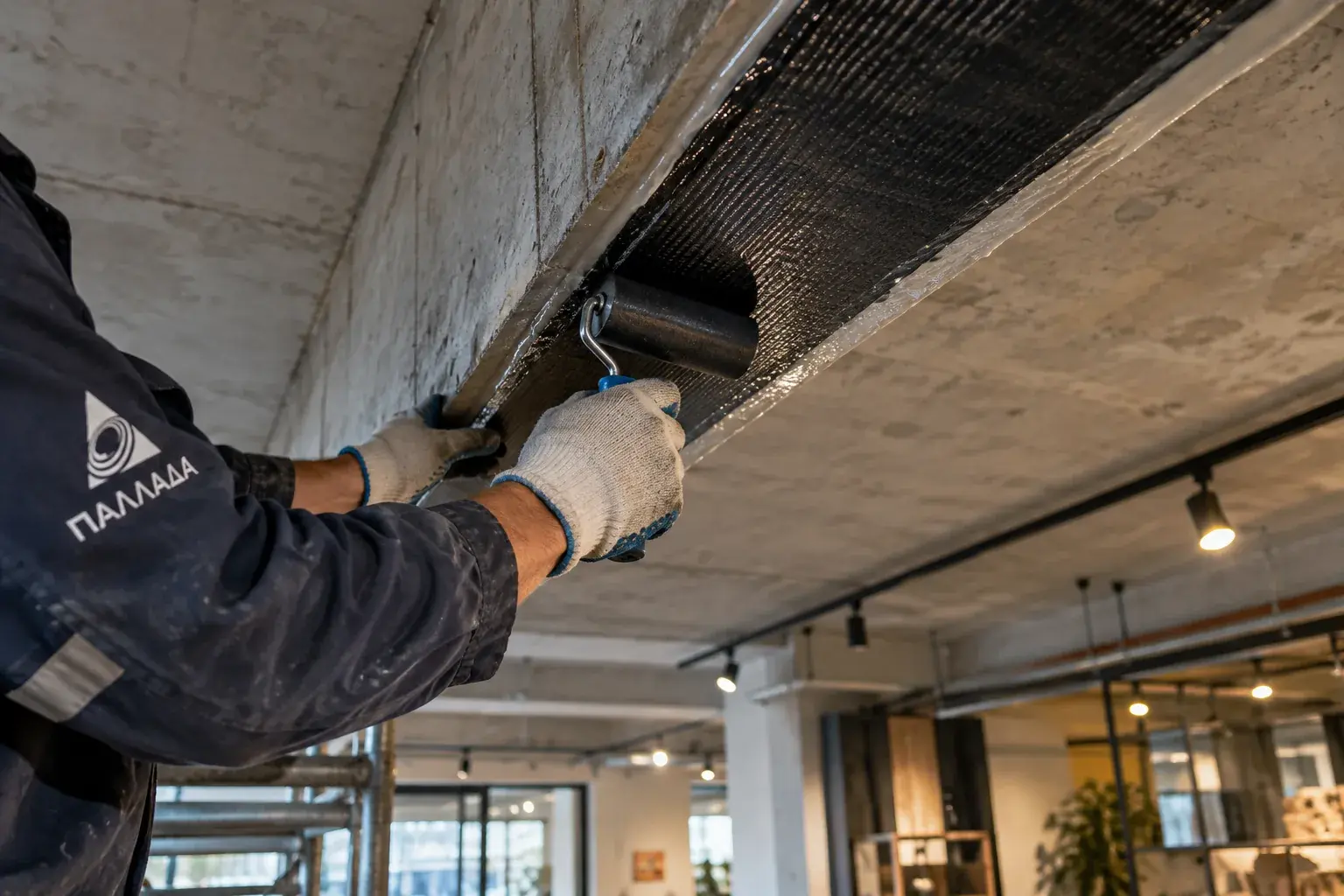

Размечаем проектное положение, режем ламель предназначенным инструментом с пылеудалением, смешиваем полные заводские комплекты клея до однородности. Наносим состав на основание и рабочую сторону ламели, укладываем ее без перекручивания и прокатываем от центра к краям. Выдавленный излишек удаляем, не сдвигая полосу. Для криволинейной балки временные прижимы оставляют до набора прочности по техкарте.
Дополнительная работа для шоурума - согласование огнезащиты усиления с проектировщиком и противопожарным разделом. Оставлять эпоксидный клей открытым только потому, что ламель выглядит прочной, нельзя. Защитное покрытие выбирают по условиям помещения и проекту.
Что проверяем при приемке
Фиксируем партии материалов, температуру, время замеса и наклейки, фактическое положение ламелей, отсутствие отслоений и результаты назначенного контроля адгезии после отверждения. Сравниваем их с рабочими чертежами и техкартой, оформляем скрытые работы до закрытия потолком. Повторный прогиб или новая трещина требует расчета и обследования всей балки, а не дополнительной полосы клея наугад.
Частые вопросы
Можно ли клеить ламель на старую краску?
Нет. Система требует прочное подготовленное бетонное основание.
Почему нельзя выбрать ширину полосы на месте?
Ее определяет расчет усиления, а не внешний вид балки.
Нужно ли закрывать усиление отделкой?
Решение зависит от проекта, огнезащиты и условий эксплуатации.
