Почему насос бассейна останавливается при нормальном уровне воды в чаше?
В переливном бассейне уровень чаши может выглядеть нормальным, пока буферная емкость уходит ниже защитного датчика. Тогда автоматика останавливает насос, чтобы не пустить его всухую. Проверять приходится не одну отметку воды, а всю последовательность уровней и клапан подпитки.
Читаем схему до перестановки датчиков
Сверяем объем емкости, рабочий диапазон, высоту переливной линии и назначение каждого входа контроллера. Каталог Fluidra разделяет минимум защиты насоса, уровень подпитки и верхний уровень; на конкретном объекте порядок и число датчиков определяет его проект. Поэтому нельзя менять провода местами только по цвету изоляции.

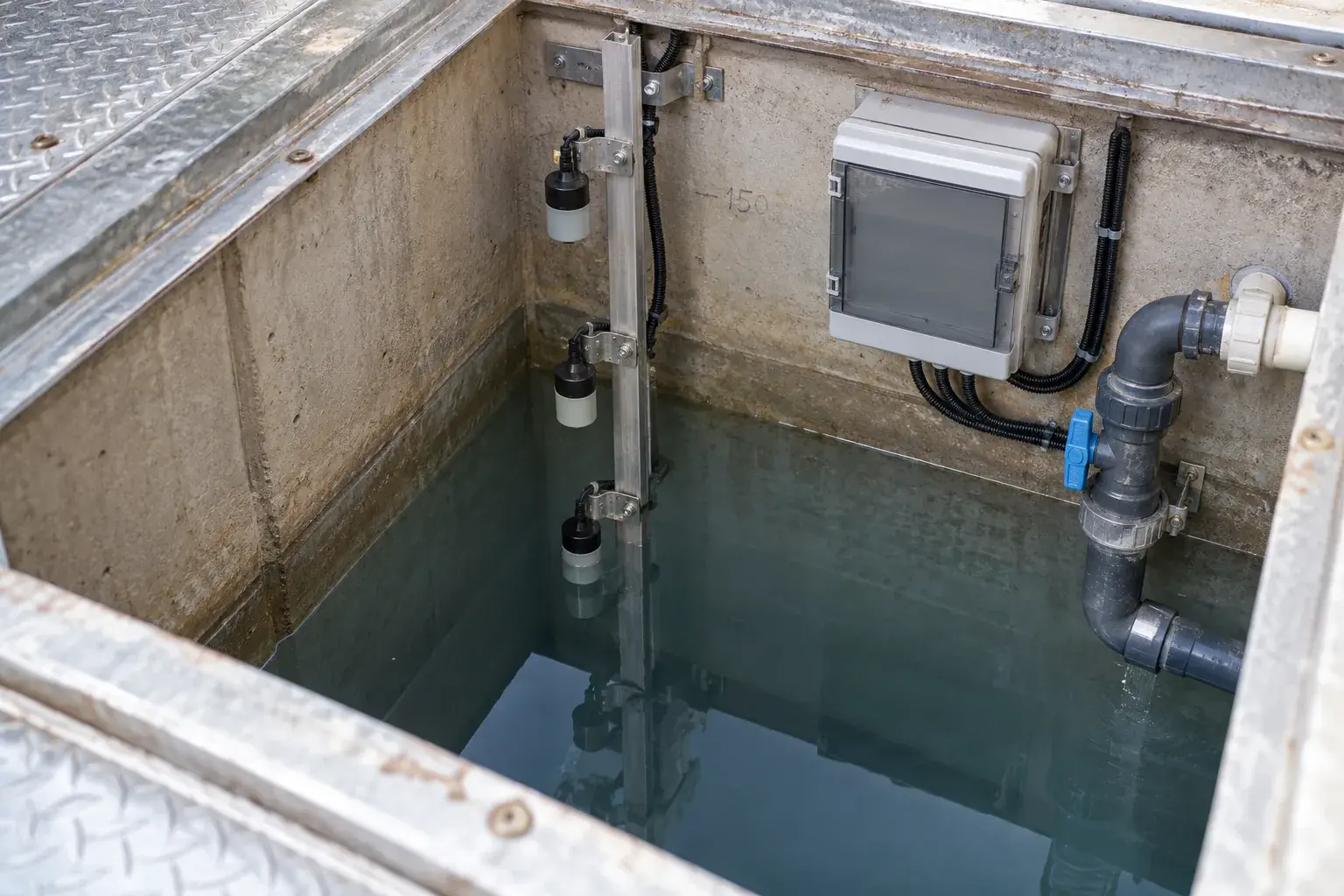

Осматриваем налет на чувствительных элементах, крепление рейки, кабельные вводы и следы конденсата в коробке. Штангенциркулем и рулеткой фиксируем геометрию и погружение, но значения для перенастройки берем из проекта и инструкции установленного контроллера.
Проверяем сигналы по одному
Останавливаем систему по согласованной программе, отключаем питание перед вскрытием коробки. Мультиметром и диагностикой контроллера прослеживаем состояние каждого входа при безопасном изменении уровня или предусмотренной имитации. Отмечаем фактическую команду насосу и клапану подпитки; контакты датчика и работа исполнительного механизма - разные проверки.
Если вход правильно реагирует, но вода не поступает, смотрим запорную арматуру, сетку и питание соленоидного клапана. Если датчик дает ложный сигнал после очистки, проверяем кабель и тип датчика перед заменой. Не шунтируем защитный минимум ради запуска фильтрации.
Настраиваем диапазон с учетом реального расхода
При испытании наблюдаем, как емкость меняет уровень при включении насосов и волне перелива. Контроллеры могут задерживать подпитку, чтобы не открывать клапан на каждое краткое колебание; конкретную задержку берем из паспорта установленной системы, а не переносим число из другого объекта.
Дополнительная работа здесь - восстановление загрязненного сетчатого фильтра на линии подпитки и бирки ее запорного крана. После этого повторяем цикл: минимум останавливает насос, рабочий уровень включает подпитку, верхний уровень не допускает опасного перелива по предусмотренной схеме.
Уровневые датчики и клапан подпитки обозначаем в журнале одинаковыми номерами с электрической схемой. Это особенно важно, если контроллер ведет несколько бассейновых контуров: иначе команда соседнего клапана выглядит как неисправность проверяемой емкости. После сборки убеждаемся, что кабели датчиков закреплены выше воды и не перетираются о край люка.
Фиксируем уставки и проверяем возврат
В протокол записываем высоты датчиков, состояния входов, задержки, фактические команды и поведение насоса после восстановления воды. Если буферной емкости не хватает объема при расчетной нагрузке, перестановка датчика ниже безопасной отметки не увеличит ее объем - вопрос возвращается к проектировщику.
СП 310.1325800.2017 применяем к бассейновой системе в целом, а работу датчиков проверяем по схеме производителя и проекту. После испытания закрываем сервисный люк и оставляем персоналу понятную схему аварийной остановки без обхода защит.
Когда нужна переделка схемы
Если исправные датчики часто срабатывают при обычном числе посетителей, сравниваем полезный объем емкости с проектным режимом перелива. Дополнительный датчик не заменяет недостающий объем; изменение отметок может просто отложить аварийную остановку до сухого хода. В такой ситуации готовим измеренные уровни и временные графики для проектного решения.
В смете наладки отделяем очистку датчиков, замену неисправного кабеля, обслуживание клапана и перепрограммирование контроллера. После ремонта фиксируем исходные и новые настройки, проверяем штатную защиту и объясняем персоналу, почему ручной обход датчика запрещен даже при внешне спокойной воде в чаше.
Частые вопросы
Можно ли запустить насос, замкнув датчик?
Защитный минимум не обходят; сначала устанавливают причину низкого уровня или ложного сигнала.
Почему подпитка включается часто?
Проверяют колебания уровня, задержку контроллера, обратный клапан и герметичность емкости.
Достаточно ли смотреть на воду в чаше?
Нет. В переливной системе насос защищают по уровню буферной емкости.
