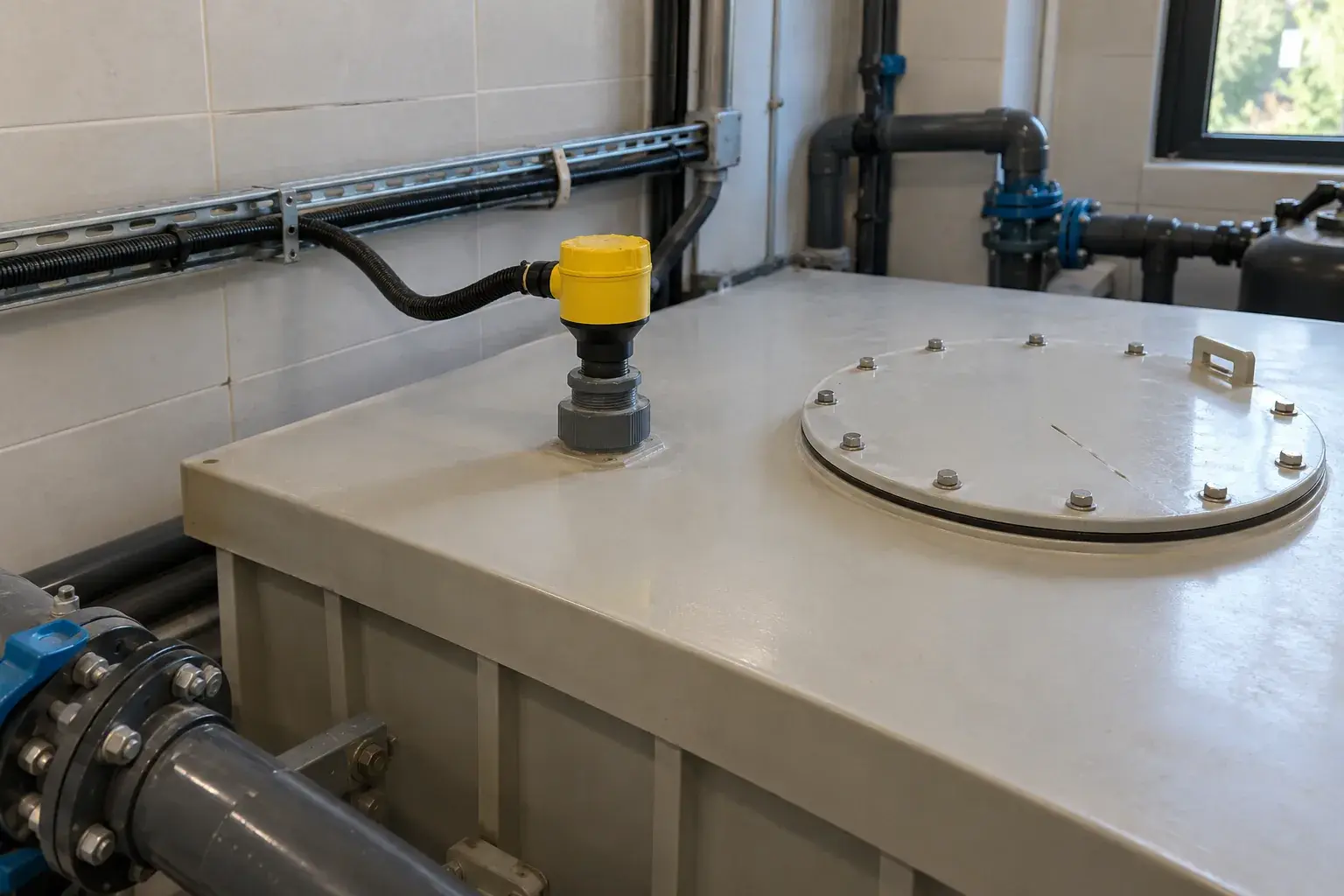

Настройка уровня переливной емкости бассейна в Лазаревском
Как проверяют радарный уровнемер VEGA VEGAPULS C 11 и принимают результат?
В бассейне гостевого комплекса Лазаревского района переливная емкость связывает чашу, насосы и подпитку. Когда автоматика показывает «низкий уровень» при видимой воде в баке, доливать воду без проверки сигнала рискованно: насос может включиться на неверной отметке, а избыток уйдет в перелив. Паллада разделяет геометрию емкости, показание уровнемера и логику контроллера.
Отметка воды и токовая петля
По проекту находят нижний и верхний рабочие уровни, отметку перелива и место монтажа радарного VEGAPULS C 11. Рулеткой или лазерным дальномером сверяют доступную высоту и расстояние от чувствительной части прибора до поверхностей, не входя в емкость без отдельной процедуры допуска. Проверяют, не попадает ли в луч внутренняя лестница, ребро жесткости или напорная струя подпитки. Такие предметы могут давать ложное отражение; замена исправного уровнемера сама по себе не устранит эту геометрию.
Двухпроводный VEGAPULS C 11 передает измерение током 4-20 мА. Мультиметром, включенным по допустимой для петли схеме, сверяют фактический ток с отображением контроллера и известной отметкой воды. Одновременно проверяют питание, целость кабеля и герметичный ввод. Показание диспетчеризации нельзя считать независимым подтверждением: оно уже вычислено из того же входного сигнала. Контроль проводят при стабильной воде, затем наблюдают изменение при штатном цикле наполнения.
Коррекция без потери защиты насоса
Если помеха связана с выступом, положение датчика и зону подавления ложных отражений выбирают по руководству VEGA и реальной геометрии бака. Если ток в петле верен, а цифра на экране нет, корректируют масштабирование аналогового входа по двум проектным отметкам. Пороги включения подпитки и защиты насоса не переносят «на глаз» вместе с масштабом: их согласуют с проектом водоподготовки и безопасным рабочим объемом емкости. Поврежденный кабельный ввод меняют совместимым изделием, затем проверяют защиту от влаги.
Защита насоса
Дополнительная работа - испытать отдельный аварийный сигнал низкого уровня в контролируемом режиме без сухого хода насоса. Так подтверждают цепь защиты, а не только красивую цифру на дисплее. Журнал сохраняет контрольные отметки, ток петли, настройку входа и поведение насоса.
Документы и приемка
Руководство VEGA 58340-EN-250804 описывает монтаж и настройку VEGAPULS C 11 с выходом 4-20 мА. СП 310.1325800.2017 с изменениями №1-3 применяется к проектированию бассейнов, но не заменяет руководство датчика. Заданную отметку уровня и алгоритм подпитки берут из проекта конкретной системы, не из универсального рекламного значения.
Работу принимают, когда независимая отметка воды, токовый сигнал и показание контроллера согласуются в нескольких точках рабочего диапазона; подпитка включается и останавливается по схеме; аварийный сигнал проверен без сухого хода; ввод и крышки закрыты. Если разные отметки не согласуются, сохраняют насос в безопасном режиме и возвращаются к геометрии или кабельной цепи.
Частые вопросы
Достаточно перезагрузить контроллер?
Нет. Сначала выясняют, что происходит с физическим уровнем и током 4-20 мА.
Можно менять настройки при наполненном баке?
Можно проверить текущую точку, но привязку диапазона делают по подтвержденной геометрии и проектным отметкам.
Зачем испытывать аварийный сигнал?
Правильное число на экране еще не доказывает защиту насоса при падении уровня.
