Уравнивание потенциалов в СПА-комплексе в Адлере
Зачем соединять металлические части СПА с системой уравнивания потенциалов?
В мокрой зоне недостаточно поставить УЗО: доступные металлические части нужно проверить по проектной системе уравнивания потенциалов. На объекте прослеживаем реальный путь защитных проводников от оборудования и труб до шины, проверяем соединения и измеряем непрерывность цепей.
Что входит в контур
Осматриваем металлические трубопроводы, лестницы, корпуса насосов, водонагреватели и другие доступные проводящие части согласно проекту. Не соединяем все подряд по внешнему виду: для каждой части выясняем ее назначение, электрическую связь и расположение относительно мокрой зоны.
ГОСТ Р 50571.5.54-2013 используем для состава и монтажа защитных проводников. Если рядом есть чаша бассейна, отдельно проверяем специальные зоны по ГОСТ Р 50571.7.702-2013. Требования к конкретному оборудованию берем из проекта и паспортов, а не из универсальной схемы на стене.
Почему видимая перемычка еще не доказательство

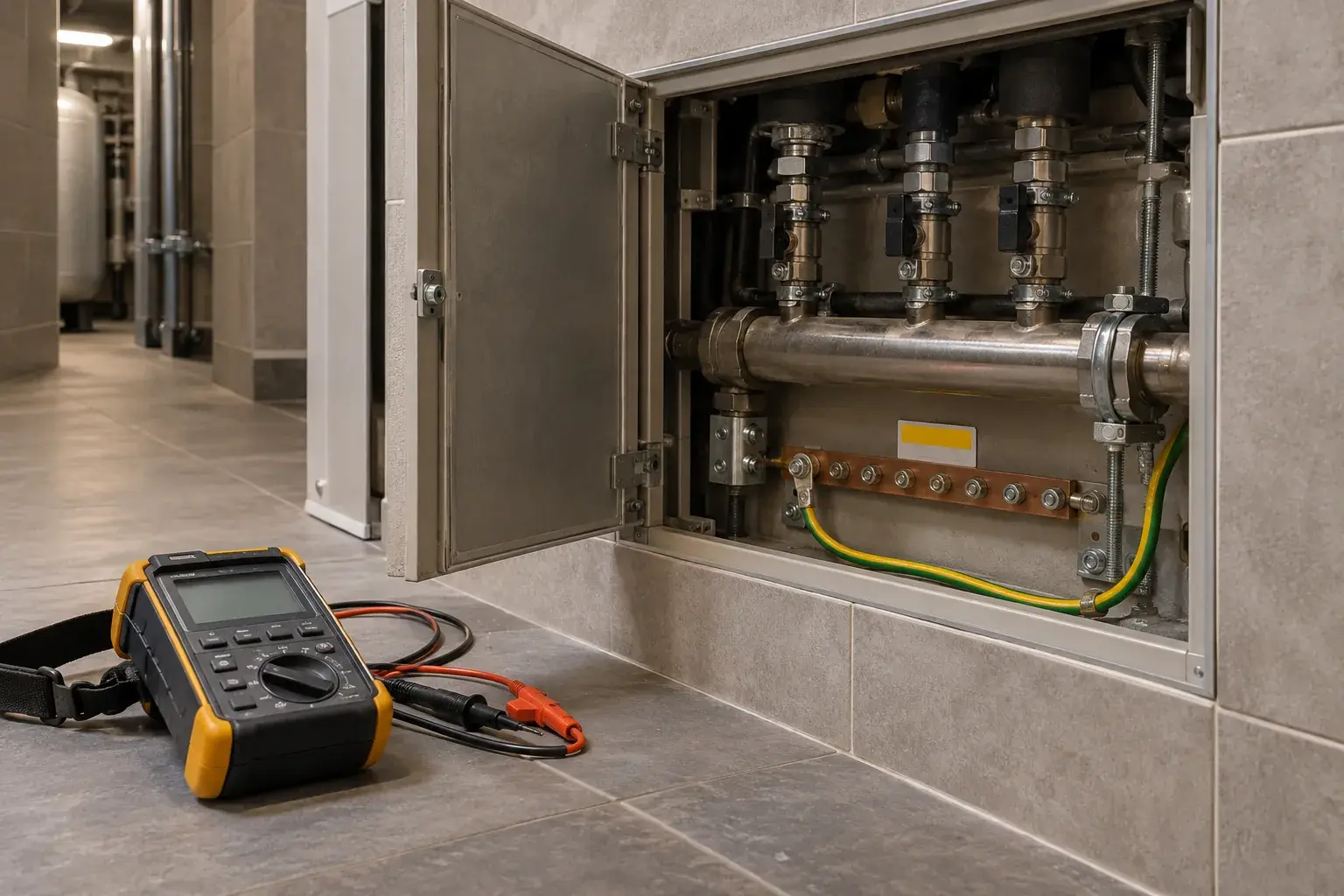

Отключаем нужную часть установки по согласованной схеме, убеждаемся в безопасности работ и прослеживаем соединения до шины. Измерителем непрерывности проверяем фактическую цепь, маркируем ее концы. Коррозия под наконечником или незатянутая клемма может остаться незаметной при простом осмотре.
Поврежденный проводник заменяем в доступной трассе; контактную площадку очищаем и собираем с подходящим наконечником и крепежом. Скрытую скрутку под плиткой не считаем ремонтопригодным соединением. Участки у оборудования оставляем доступными для очередных проверок.
| Узел | Чем проверяем | Что решаем |
|---|---|---|
| Металлическая лестница | Осмотр и измеритель непрерывности | Восстановить проектное соединение |
| Корпус насоса | Схема и контроль клеммы | Проверить защитный проводник |
| Шина | Маркировка и протокол | Устранить непонятные или ослабленные цепи |
Ведомость и сечения
Расчетный пример, не данные СПА-комплекса: если до трех проверяемых узлов фактические трассы составляют 4, 7 и 6 м, суммарная длина без технологического запаса равна 17 м. Эта цифра помогает составить ведомость, но не определяет сечение защитного проводника.
Сечение, способ прокладки, материал наконечников и защиту от коррозии назначаем по проекту и применимому стандарту. Для каждого проводника отдельно учитываем проходки, крепление, ревизионный доступ и длину до шины. Подбирать провод по длине, не проверив защитную цепь, нельзя.
Испытание после монтажа
Повторяем измерение непрерывности, проверяем маркировку и состояние креплений. По проекту и ГОСТ Р 50571.16-2019 выполняют связанные испытания электроустановки; их состав и методика зависят от сети и защитных аппаратов. Результаты записываем, а не передаем фразой «все прозвонили».
Если одно измерение отличается от остальных, проверяем прибор, зажимы и путь проводника, затем устраняем найденное соединение. Заказчику остаются актуальная схема, ведомость проверенных узлов и протокол. Это важно при следующей замене насоса или труб: новая деталь не должна выпасть из цепи.
Что часто приходится переделывать рядом
При вскрытии ревизионной ниши нередко обнаруживается, что клемму закрывает новая облицовка или трубу после ремонта заменили на пластиковую. Тогда сначала сверяем изменившуюся конструкцию с проектной схемой, а не возвращаем старую перемычку в прежнее место наугад.
Дополнительный объем может включать ревизионный люк, замену поврежденного наконечника, новую маркировку и прокладку проводника по защищенной трассе. После каждой такой работы повторяем измерение. На ответственных участках проверяем, что служба эксплуатации понимает, где находится шина и какие соединения нельзя разбирать без последующей проверки.
Частые вопросы
Заменяет ли УЗО уравнивание потенциалов?
Нет. Защитные меры работают совместно по проектной схеме; состояние проводников проверяют отдельно.
Можно ли прятать соединение под облицовку?
Контрольный контакт должен оставаться доступным для осмотра и ремонта согласно выбранной конструкции.
Как понять, что цепь действительно работает?
Нужны измерение непрерывности и протокол с указанием проверенного узла, прибора и результата.
