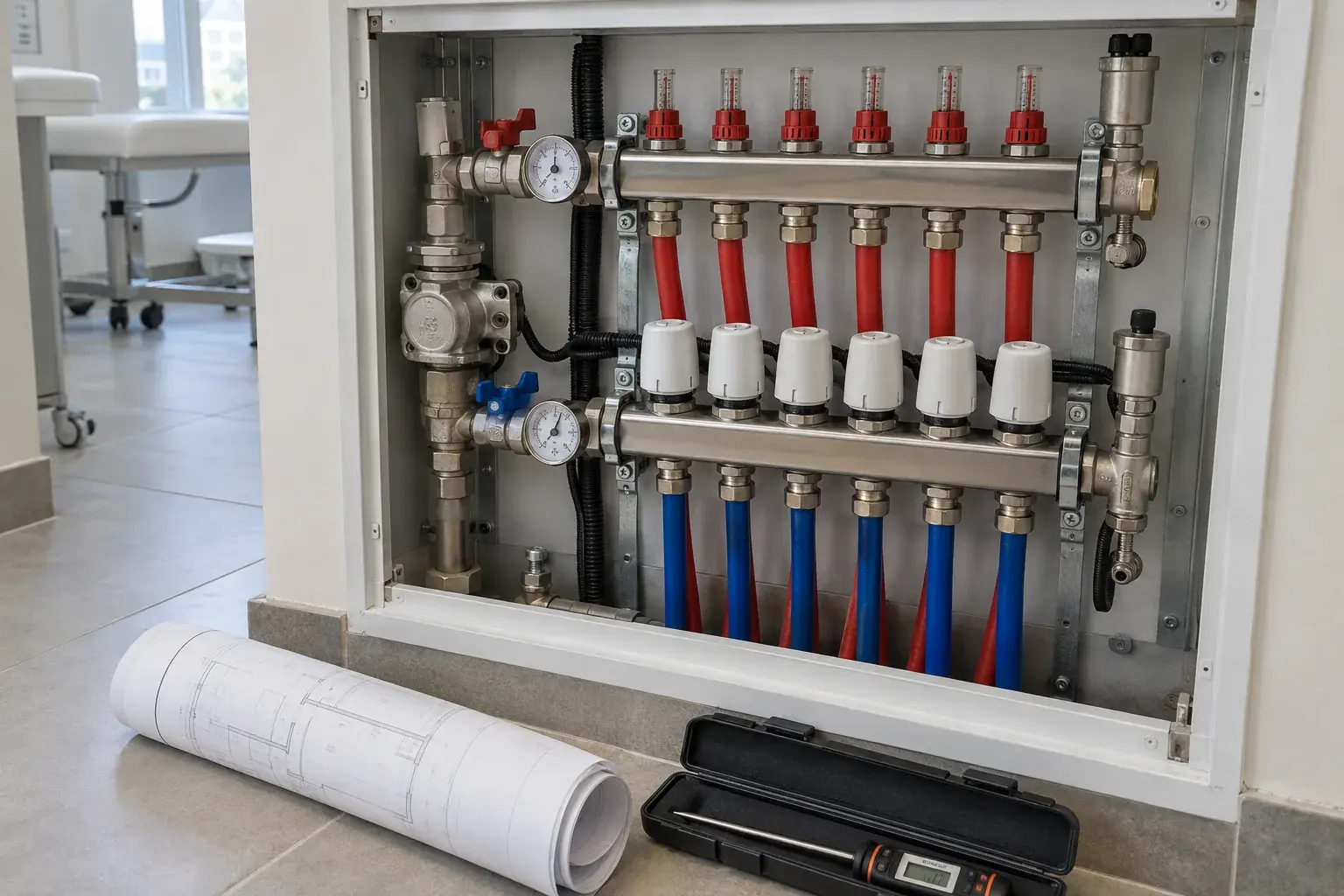

Наладка коллектора теплого пола клиники в Краснодаре
Почему одна зона теплого пола холодная при работающем котле?
Холодная зона теплого пола не обязательно связана с котлом. В клинике причина бывает в закрытом приводе одного контура, воздушной пробке, перепутанной маркировке или недостаточном расходе через длинную петлю. На коллекторе сначала сопоставляем схему помещений с фактическими трубами и термостатами, затем проверяем гидравлику.
Находим нужную петлю
Сверяем исполнительную схему и отмечаем контур проблемного кабинета. На коллекторе измеряем контактным термометром температуру подачи и обратки, смотрим расходомер, положение привода и команду комнатного термостата. Если схема не совпадает с маркировкой, поочередно проверяем изменение температуры разрешенным режимом, не закрывая все петли одновременно.
Клиника остается в работе, поэтому с эксплуатацией согласуем время проверки и допустимую температуру. Открытый привод без расхода указывает на гидравлическую проблему; расход без нагрева заставляет проверять подачу и смесительный узел. Эти случаи требуют разных действий.
Воздух или перекрытый проход
При наличии признаков воздуха выполняем удаление по инструкции коллектора и заполняем контур с контролем давления, не подавая случайно холодную воду в горячую систему. Если расходомер заклинил, снимаем и обслуживаем его после изоляции ветви. Если не открывается привод, сверяем питание, управляющий сигнал и ход клапана.
Загрязненный фильтр смесительного узла или неправильно настроенный насос тоже ограничивает поток. Сначала сравниваем несколько контуров: если холодны все, неисправность может быть общей. СП 73.13330.2016 относим к монтажу и приемке, а схема и расчетные расходы берутся из проекта конкретного теплого пола.
Балансировка без случайной цифры
Расчетный пример: петля длиной 80 м рассчитана проектом на 2,0 л/мин, а расходомер показывает 0,6 л/мин при полностью открытом клапане. Разница 1,4 л/мин говорит о необходимости проверить сопротивление линии и работу насоса; простое выкручивание соседних расходомеров не доказывает, что причина устранена. Числа здесь условные.
После устранения дефекта выставляем проектные расходы на всех затронутых контурах, учитывая их взаимное влияние. Температуру поверхности измеряем в сопоставимых точках после стабилизации, а не сразу после поворота вентиля. СП 60.13330.2020 помогает проверить проектную логику отопления, но не задает универсальный расход для любой комнаты.
Приемка в рабочем режиме
Возвращаем термостаты в штатное управление и наблюдаем несколько циклов открытия приводов. Записываем температуру подачи и обратки, расход каждого измененного контура и давление системы. Если контур вновь остывает, проверяем команду автоматики в момент отказа, а не повторяем промывку вслепую.
Эксплуатации оставляем обновленную схему маркировки и отметки на расходомерах. Дополнительная работа может понадобиться на фильтре, насосе или кабеле термостата; отделяем ее от наладки коллектора. Это помогает следующей смене разобраться с причиной, не разбалансировав исправные кабинеты.
Частые вопросы
Можно ли открыть проблемный контур до упора?
Сначала проверяют проектный расход и причину ограничения, иначе нарушится баланс соседних зон.
Когда измерять температуру пола?
После стабилизации режима, в одинаковых условиях и точках.
Как понять, что виноват привод?
Сравнить команду термостата, питание и фактический ход клапана.
