Тепловизионная диагностика шинного соединения склада книг в Краснодаре
Что означает горячая точка в распределительном щите при обычной нагрузке?
Одна яркая область на термограмме еще не доказывает ослабленный болт. Температура зависит от тока, покрытия поверхности и отражений. На складе с переменной нагрузкой сначала проверяем режим линии и сравнимые соединения. Только после этого выбираем, нужен ли ремонт контакта или дальнейшее обследование цепи.
Снимаем картину в рабочем режиме

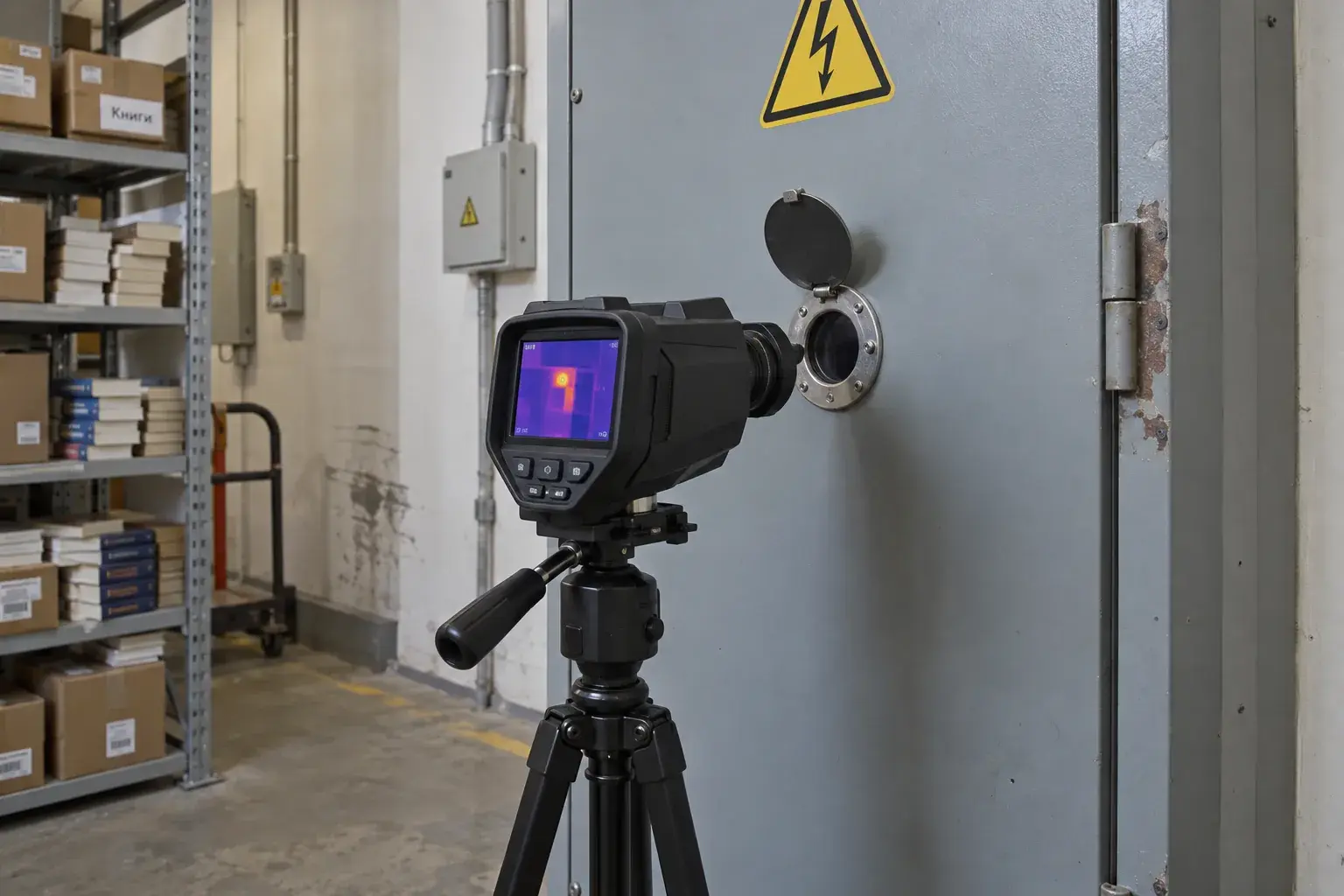

Через штатное инфракрасное окно закрытого щита термографируем соединения и сопоставимые соседние секции. Если окна нет, прямую съемку внутренних шин планируем отдельно по правилам электробезопасности с допущенным персоналом. Токовыми клещами измеряем ток фаз по допуску и сравниваем нагрузку. Fluke предупреждает: блестящие медь и алюминий имеют низкую излучательную способность; отражение может создать ложную горячую точку.
Камере задаем излучательную способность материала и фиксируем условия съемки. Не называем абсолютную температуру блестящей шины достоверной без коррекции. Участок с отклонением маркируем на схеме, но не открываем токоведущую часть ради красивого кадра.
Проверяем причину после снятия напряжения
По процедуре допуска отключаем линию, проверяем отсутствие напряжения и только затем открываем ограждение. Осматриваем потемнение, следы окисления, посадку наконечника и соответствие сечения проводника. Момент затяжки берем из документации на конкретную клемму; универсального значения для всех шин нет.
Если соединение ослабло, очищаем контактные поверхности разрешенным способом и собираем узел с динамометрическим инструментом. Перегретый наконечник с измененной геометрией заменяем. Дополнительная работа - очистка вентиляционной решетки шкафа, когда засор повышает общий температурный фон.
Отделяем контакт от перегрузки
Если все фазные соединения горячие и ток близок к предельному, локальная подтяжка не решит проблему. Проверяем распределение нагрузки и номиналы защиты по проекту. Если выделяется одно соединение при сравнимом токе, проверка контакта становится приоритетной.
ГОСТ Р 50571.16-2019 используем для процедуры проверки электроустановки и оформления результатов. Он не заменяет паспорт клеммного оборудования и не дает права объявить неисправность лишь по цвету термограммы.
Повторяем измерение
После сборки закрываем шкаф, возвращаем рабочую нагрузку и повторяем съемку при сопоставимых условиях. Сохраняем термограммы, токи, материал поверхности и выполненную работу в журнале.
Если новая температура снизилась, но остается неравномерность нагрузки, отмечаем ее отдельной задачей. Так заказчик видит, что именно исправлено и какую часть системы еще надо проверить.
Как сравнивать изображения корректно
Повторная термограмма полезна только при близкой нагрузке, одинаковом ракурсе и сопоставимой поверхности. Для матовой окрашенной панели и блестящей шины устанавливают разные параметры камеры. Отражение нагретого светильника или человека может переместиться при смене угла съемки и не быть дефектом.
Поэтому термограмму сопровождаем обычным обзорным снимком, значением тока, режимом оборудования и отметкой точки. При невозможности безопасного доступа к соединению работу ограничиваем наблюдением и планируем отключение. Цветовая палитра тепловизора выбирается для чтения изображения; сама по себе красная зона не задает нормативного порога ремонта.
Частые вопросы
Можно ли затянуть клемму под нагрузкой?
Нет, ремонт выполняют после отключения и проверки отсутствия напряжения.
Термограмма сама доказывает плохой контакт?
Нет, сначала сопоставляют ток, поверхность и соседние узлы.
Какой момент затяжки нужен?
Его берут из паспорта конкретного соединителя.
