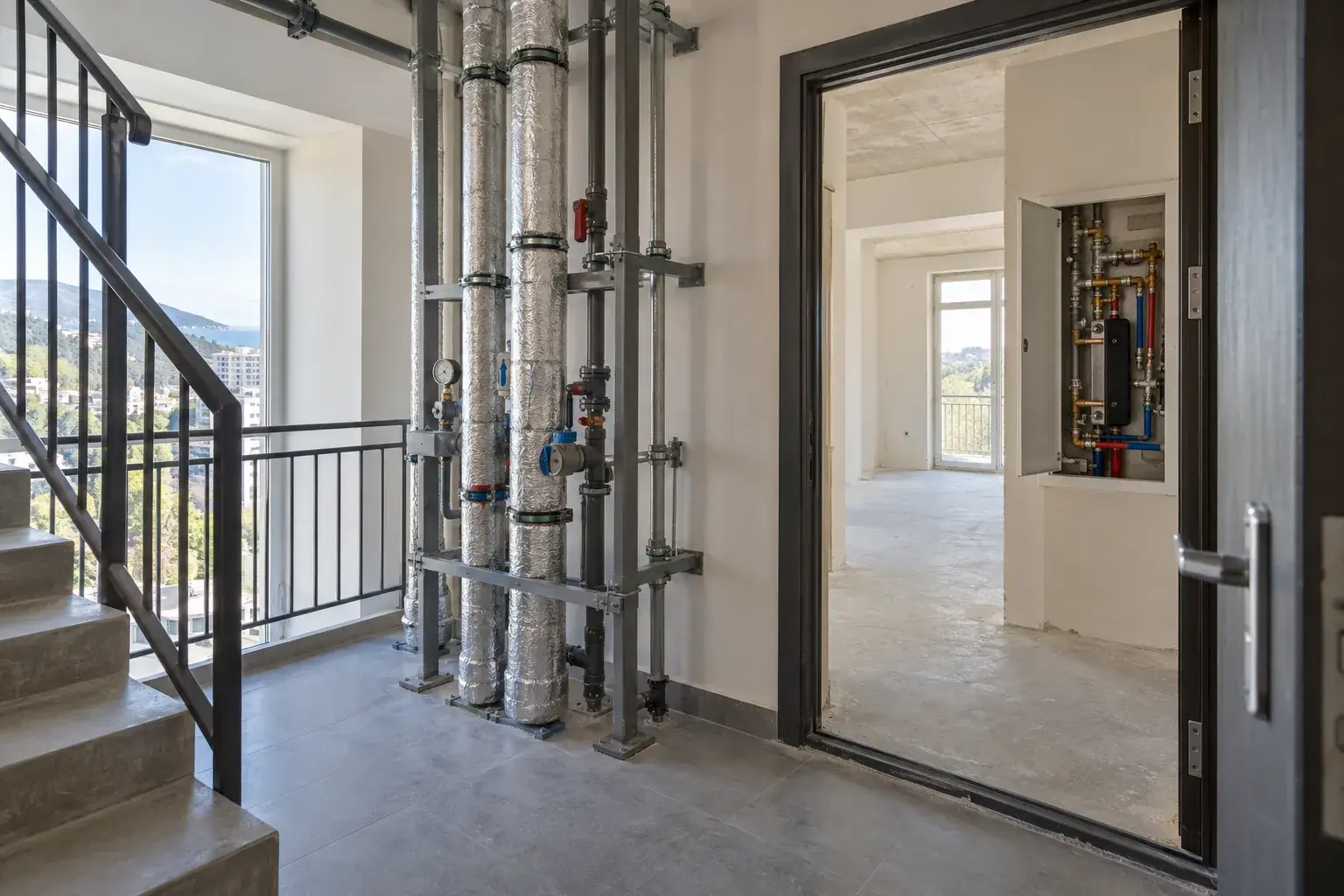

Теплоснабжение жилого комплекса с квартирными станциями в Сочи

Горячую воду можно готовить рядом с квартирным потребителем, передавая к нему тепло по общей сети здания. В новом жилом комплексе в Сочи рассматриваем такую архитектуру с квартирными станциями. Она требует согласования общедомовых магистралей, индивидуальных узлов, учета и работы источника при разном водоразборе. Подбор одной компактной станции не решает задачу теплоснабжения всего корпуса.

Разделяем общую сеть и индивидуальный узел

На площадке проверяем место ввода тепла, расположение стояков и доступные зоны для квартирного оборудования. Высотные отметки снимаем нивелиром, протяженность трасс уточняем дальномером. Учитываем расположение узла относительно потребителей горячей воды и возможность обслуживания после завершения отделки. Размещение станций согласуем в составе проекта, а не переносим весь комплект квартир в один удаленный технический зал.

Собираем данные об отопительных приборах, предполагаемом водоразборе и режимах использования квартир. Для общей сети оцениваем совместную нагрузку, доступный перепад давления и возможности источника. Проверяем эксплуатационные границы и учет: показания должны относиться к понятному потребителю и соответствовать фактическому подключению, без скрытого смешения общедомовых и индивидуальных ветвей.

Подбираем станцию по ее действительной схеме

В семействе Danfoss EvoFlat рассматриваем исполнения с проточным приготовлением горячей воды через пластинчатый теплообменник. Например, FSS использует прямое подключение отопительной части, а другие варианты могут включать смесительный контур. Эти различия учитываем при выборе: нельзя приписывать каждому исполнению независимое разделение всех контуров только по общему названию серии.

Увязываем фильтры, регулирующие устройства, запорную арматуру и места установки счетчиков. Сохраняем пространство для снятия элементов и осмотра соединений. Трубопроводы промываем предусмотренным способом до подключения чувствительных узлов, защищаем от загрязнения на период строительства. Теплоизоляцию выполняем после необходимых проверок, оставляя предусмотренные доступы к обслуживаемой арматуре.
