Теплоснабжение крытого теннисного центра в Хосте
Теплоснабжение крытого теннисного центра в Хосте

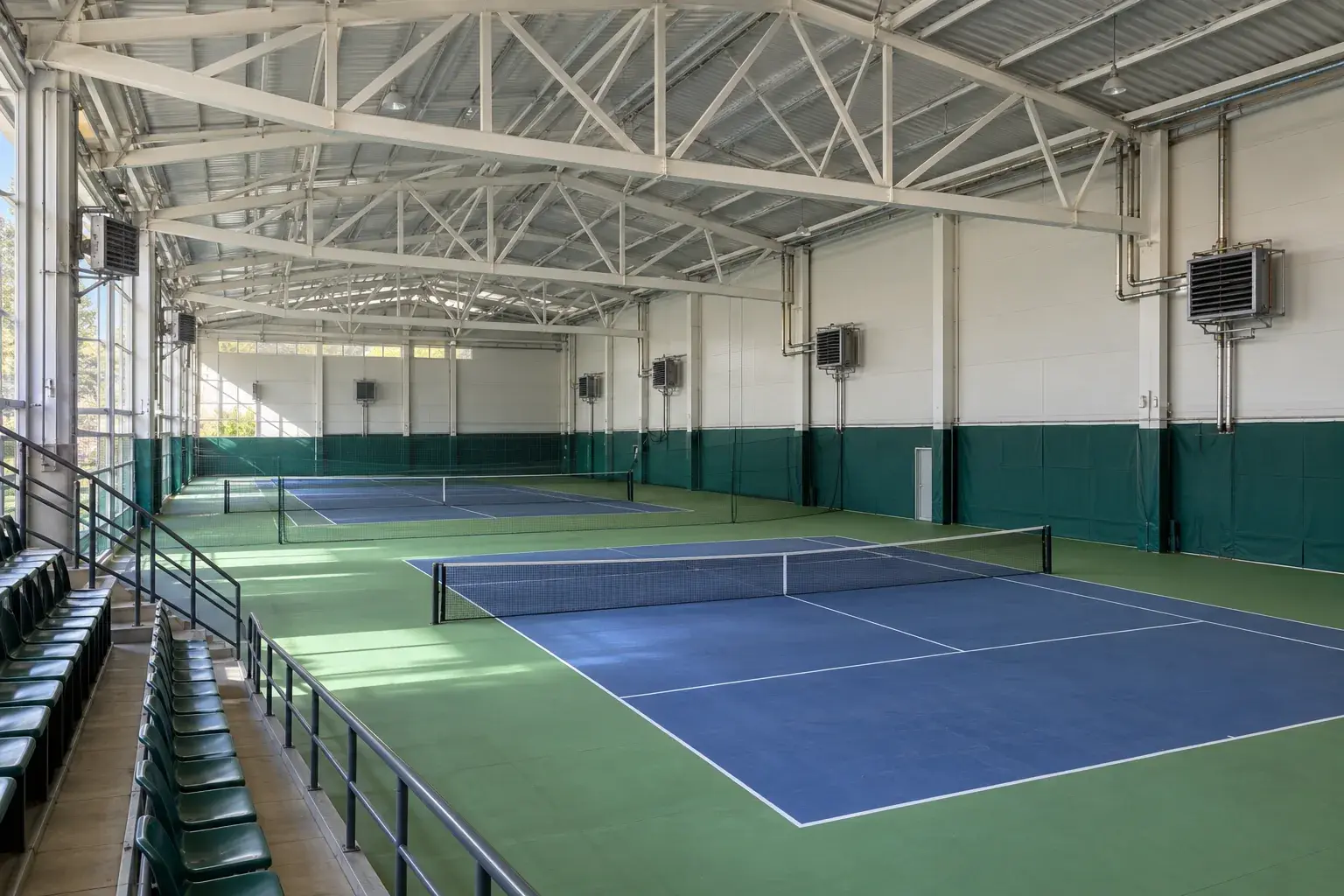

Теплый воздух под крышей еще не означает комфорт на корте. Для типового крытого теннисного центра в Хосте мы связываем источник тепла, водяные трубопроводы, воздухонагреватели и управление по зонам. Проверять такую систему нужно на уровне игроков и зрителей: горячая струя под потолком не решает задачу большого зала.
Сначала наносим на план рабочие зоны
На площадке дальномером измеряем высоты и пролеты, отмечаем корты, трибуну, проходы и входные двери. Проверяем ограждения и доступный температурный график источника. Отдельно выясняем расписание занятий: длительный перерыв, утренний разогрев и заполненный зал требуют разных режимов управления.
Воздухонагреватели выбираем по расчетным теплопотерям и характеристикам при фактических температурах воды. Каталожная мощность при другом графике не становится мощностью установленного прибора. В гидравлическую схему включаем подводки, регулирующую арматуру, удаление воздуха и возможность отключить ветвь для обслуживания. Вспомогательные помещения рассматриваем отдельно от кортов.
Подбор связан с направлением воздушной струи
В технической брошюре Galletti AREO различаются исполнения для нагрева и охлаждения, варианты подключения воды и установки. Для зала рассматриваем водяное отопительное исполнение. Проверяем совместимость выбранного аппарата с кронштейном и защитой от попадания мяча: спортивная решетка указана изготовителем как отдельная принадлежность.
До поставки согласуем размещение с учетом траектории мяча, обслуживания вентилятора и возможных помех от ферм. Регулируемые жалюзи помогают направить поток, но не исправляют ошибочно выбранную высоту установки. Для проверки распределения воздуха предусматриваем доступ к контрольным точкам, а не только к настенному пульту.
Водяная часть и автоматика собираются согласованно
Основание под крепление проверяем до подъема оборудования. При монтаже применяем подъемник, лазерный уровень, трубный инструмент и подходящие системе соединения. Трубопроводы крепим независимо от корпуса прибора. Положение запорных устройств выбираем так, чтобы ремонт одного аппарата не требовал разбирать соседние конструкции.
Схему управления согласуем с электрической частью. Команды вентилятора и водяного клапана должны соответствовать предусмотренной изготовителем логике. Отопление общественного здания рассматриваем в области СП 60.13330.2020, монтаж внутренних систем - СП 73.13330.2016. Испытательные параметры назначаем по проекту и документации конкретной сборки, без универсального давления для всех аппаратов.
При наладке спускаемся с потолка на корт
Манометром проверяем водяную часть, контактными термометрами - подачу и обратку. Анемометром исследуем поток в согласованных точках, измерителями температуры сравниваем рабочую зону и верхний объем. Результаты связываем с наружными условиями и режимом источника тепла.
Если одна сторона зала прогревается хуже, разбираем гидравлическое распределение, положение жалюзи и команды автоматики. Увеличивать скорость всех вентиляторов без проверки причин нерационально. После корректировки повторяем замеры и проверяем переход между режимами занятий и перерыва.
Передача системы персоналу центра
В комплект сдачи включаем схему ветвей, ведомость аппаратов, настройки и протоколы. Показываем порядок отключения, очистки и сезонного запуска. Для подготовки проекта нужны согласованное обследование зала, расписание его использования и данные теплового ввода. Результат работ - управляемое теплоснабжение всей спортивной зоны с понятным доступом к обслуживанию.
Частые вопросы
Можно ли подобрать аппараты только по площади кортов?
Нет, нужны высота, ограждения, теплопотери и доступные параметры теплоносителя.
Заменяет ли воздухонагреватель приточную вентиляцию?
Рециркуляционное отопление само по себе не обеспечивает требуемый наружный воздух; эту связь проверяем отдельным расчетом.
С чего начинать при замене источника тепла?
С повторной проверки мощности аппаратов на новом водяном графике и совместимости управления.
