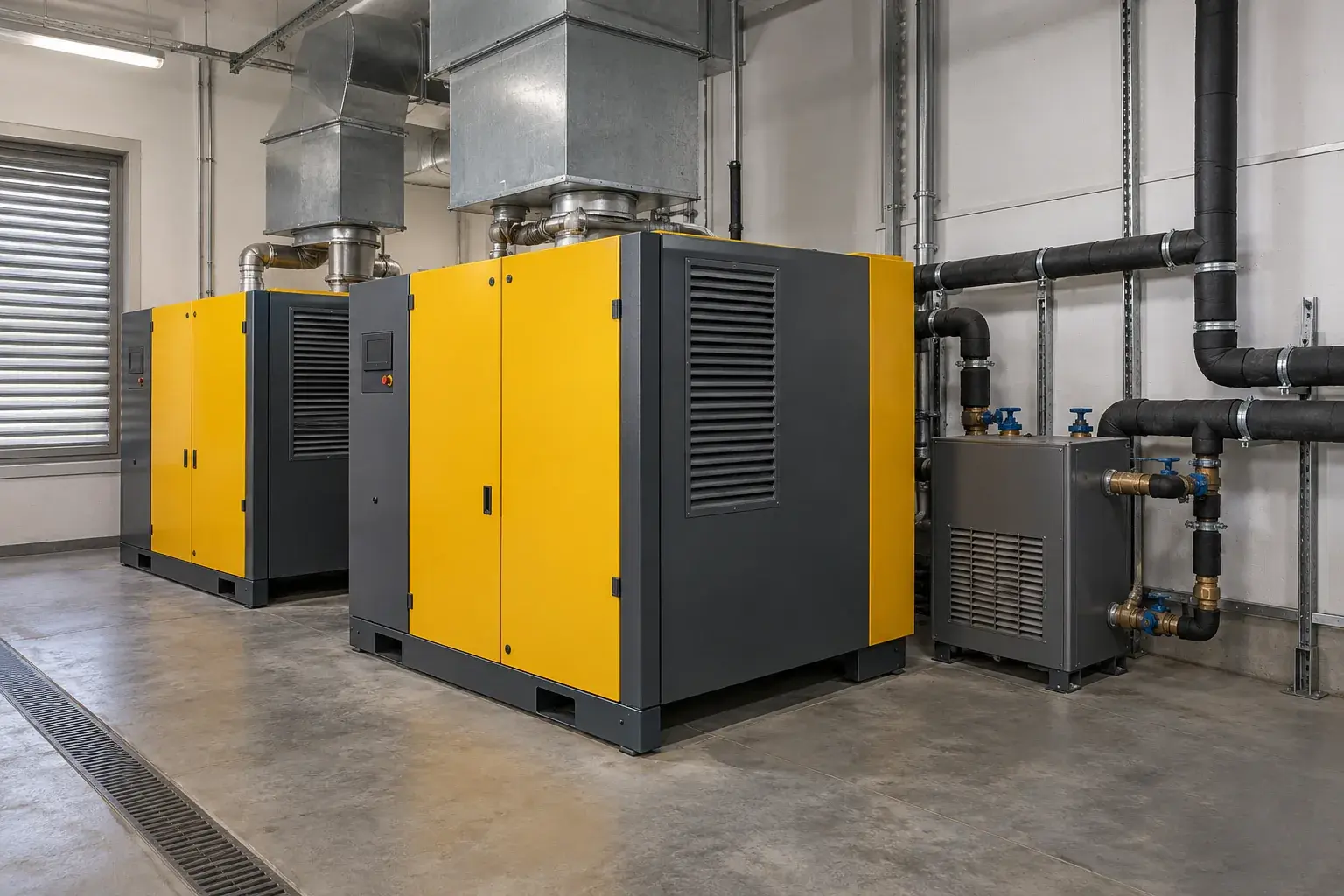

Теплоснабжение производственного корпуса с утилизацией тепла компрессорной в Сочи
Теплоснабжение производственного корпуса с утилизацией тепла компрессорной в Сочи
Компрессорная производственного корпуса отдает тепло даже тогда, когда рядом требуется нагрев воды для отопления. Для нового комплекса в Сочи рассматриваем использование этого ресурса через отдельный контур утилизации. Сначала сопоставляем график сжатого воздуха с потребностью здания, затем выбираем теплообмен и резервный источник. Паспортная мощность компрессора еще не определяет полезную тепловую отдачу за сезон.
Сводим два графика в одно задание
Запрашиваем планируемые смены производства, состав компрессорной и режимы нагрузки. Для действующего оборудования регистратором собираем продолжительность работы под нагрузкой и простои. Отопительную потребность оцениваем вместе с проектировщиком здания. Если тепло возникает преимущественно летом, обещать большую зимнюю экономию только по мощности двигателя нельзя.
На выезде проверяем расстояние до теплового пункта, места прокладки и обслуживание теплообменника. Дальномером уточняем геометрию трасс, контактными датчиками и регистратором наблюдаем температуры в согласованных точках. Для нового объекта опираемся на расчетные режимы, отдельно отмечая данные, которые предстоит подтвердить при наладке.
Выбираем водяной отбор по документации машины
Материалы KAESER различают использование теплого охлаждающего воздуха и передачу тепла воде через специальный теплообменник. В рассматриваемой схеме выбираем второй вариант для подключения к тепловому контуру корпуса. Исполнение зависит от модели компрессора и качества воды. Самостоятельно врезать произвольный аппарат в масляную систему вместо штатного решения не предусматриваем.
Заводское руководство по компрессорной технике отдельно объясняет сохранение основного охлаждения при отсутствии полезного отбора тепла. Поэтому система здания не должна становиться единственным способом охлаждать компрессор. При остановке отопительного насоса или закрытии потребителя машина сохраняет предусмотренный изготовителем режим отвода тепла. Схему переключения согласуем до закупки оборудования.
Налаживаем расход без нарушения охлаждения
Проверяем направление потока, состояние фильтров, запорную арматуру и удаление воздуха из водяного контура. Манометрами измеряем предусмотренные перепады, расходомером уточняем циркуляцию. Одновременно записываем температуры входа и выхода и фактическую нагрузку компрессора. Разность температур без известного расхода не показывает полученную тепловую мощность.
Если отдача снижается, сопоставляем загрузку производства, состояние теплообменных поверхностей и работу регулирующих устройств. Загрязнение, недостаточный расход и отсутствие потребности требуют разных действий. Очистку назначаем только допустимым для материалов способом. После устранения причины повторяем измерения в сопоставимом режиме, сохраняя исходные записи для дальнейшего обслуживания.
Отопление сохраняет резервный источник
При остановке производства зданию по-прежнему может требоваться тепло. Резервный нагрев и автоматику переключения включаем в проект теплоснабжения. Проверяем работу при запуске компрессорной, исчезновении доступного тепла и восстановлении циркуляции. Согласуем защиту трубопроводов и оборудования для тех режимов, которые реально возможны на площадке.
Для применимых систем отопления здания учитываем СП 60.13330.2020. Специальное технологическое охлаждение компрессора находится за пределами обычной общеобменной части этого документа и требует собственной документации. Паллада связывает монтаж теплового контура с решением изготовителя компрессорной. После обследования можно согласовать трассы, резервирование и программу измерений без неподтвержденных обещаний окупаемости.
Частые вопросы
Можно ли полностью отказаться от резервного нагрева?
Это определяет расчет с учетом простоев производства и требуемой надежности отопления.
Какие данные подтверждают полезную отдачу?
Совместная запись расхода воды, температур и рабочего состояния компрессорной при определенных условиях.
Подходит ли обычный теплообменник для питьевой воды?
Исполнение и разделение сред проверяют отдельно. В рассматриваемой схеме тепло передается водяному отопительному контуру.
