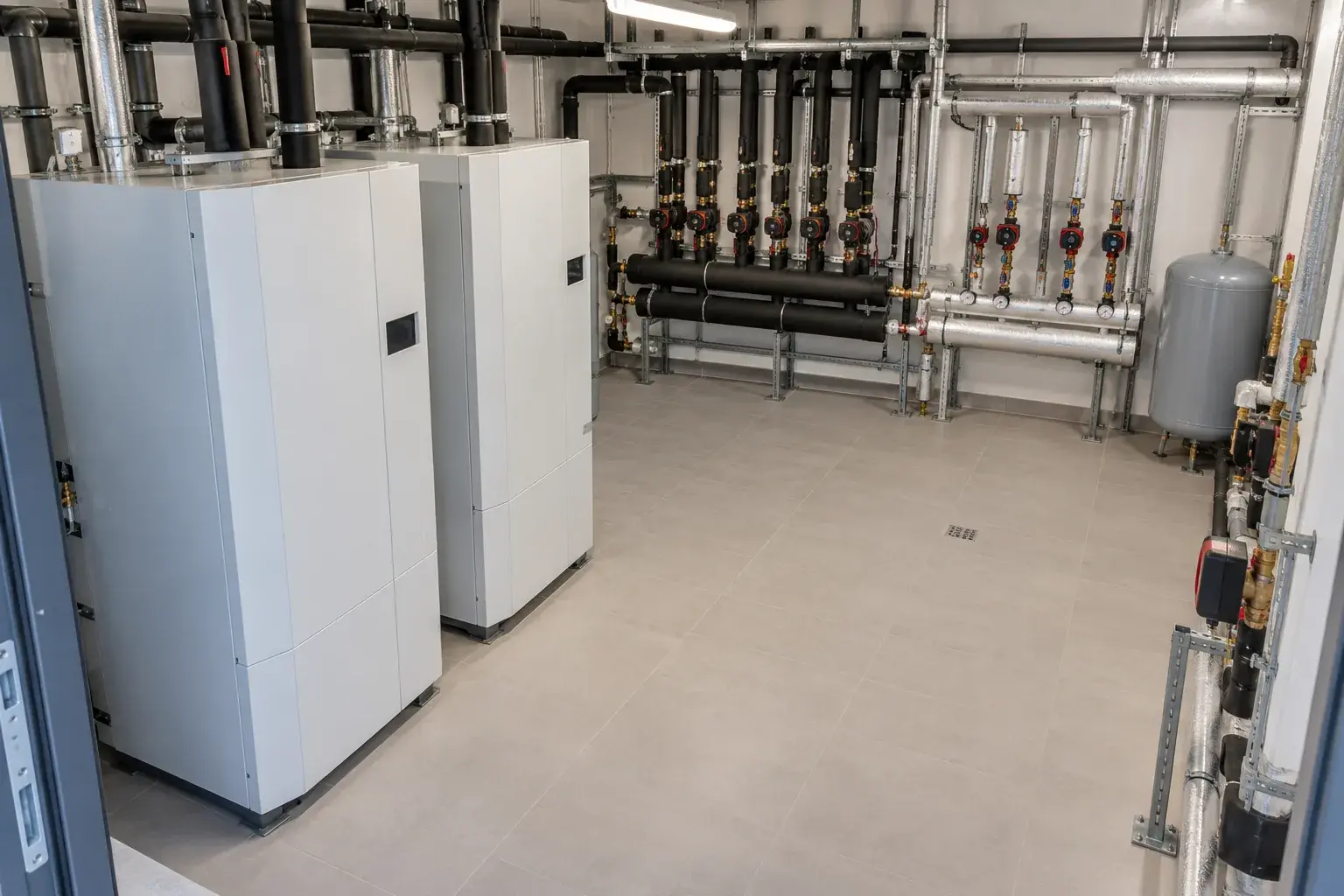

Теплоснабжение общественного корпуса с грунтовым контуром в Сириусе
Теплоснабжение общественного корпуса с грунтовым контуром в Сириусе
Тепловому насосу нужен не только потребитель тепла, но и рассчитанный источник. Для нового типового общественного корпуса в Сириусе связываем грунтовый контур, насосное оборудование и внутреннее отопление. Проверяем обе стороны системы: устойчивый отбор энергии с участка и передачу ее помещениям. Заказ шкафа с подходящей паспортной мощностью еще не означает готовое теплоснабжение здания.
Возможности участка проверяем до комплектации
На выезде изучаем доступную площадку, трассы подземных коммуникаций и место технического помещения. Получаем результаты необходимых изысканий и расчетные нагрузки корпуса. Вариант грунтового коллектора согласуем с проектировщиком по фактическим условиям. Разрешительную и специальную часть земляных или буровых работ определяем отдельно; наличие теплового насоса не дает автоматического права выполнять их в любом месте.
В руководстве NIBE F1345 длина и устройство коллектора связываются с грунтом, климатом и потребностью здания. Поэтому площадь участка не переводим в мощность по универсальному коэффициенту. Проверяем также температурный график внутреннего отопления: высокая требуемая температура меняет условия работы источника тепла.
Разделяем рассольную и отопительную стороны
Грунтовой теплоноситель передает энергию холодильному контуру, а тот - воде внутренней системы через теплообмен оборудования. Это разные среды и разные трубопроводы. На схеме сохраняем понятные обозначения, запорную арматуру, фильтрацию и доступ к обслуживанию. Состав незамерзающей смеси подтверждаем для выбранной модели и проектных условий.
Документация F1345 предусматривает промывку трубопроводов до подключения, а также отдельное заполнение и удаление воздуха из рассольной и отопительной частей. Эти операции включаем в план монтажа заранее. Теплоизоляцию холодных линий внутри здания проверяем на защиту от конденсации, в том числе возле арматуры и проходов через стены.
Монтаж оставляет оборудование доступным
Лазерным дальномером уточняем положение шкафов, коллекторов и сервисных подходов. Основание и маршрут подачи оборудования проверяем до доставки. Крупные модули перемещаем подходящими грузоподъемными средствами; трубами не компенсируем перекос установленного шкафа.
Соединения выполняем инструментом для выбранной трубной системы. После сборки проводим предусмотренные испытания, проверяем фильтры и правильность подключений. Для заполнения грунтовой части используем заправочную установку, контролируем состав смеси подходящим измерительным прибором. Воздушные пробки устраняем до рабочего запуска, а не маскируем увеличением оборотов насоса.
Настраиваем источник и потребителя вместе
Для внутреннего отопления здания учитываем применимую область СП 60.13330.2020 с действующими изменениями. Электрическую часть проверяем по проекту и соответствующим требованиям СП 76.13330.2016. Руководство конкретной линейки помогает проверить оборудование, но не заменяет российский проект грунтового источника или документацию другой модели.
При наладке регистрируем температуры входа и выхода обеих сторон, расходы и работу регулирования. Проверяем последовательность включения модулей и предусмотренный дополнительный нагрев. Оценку энергоэффективности строим по измеренным расходам энергии и тепла в оговоренных условиях, не обещаем постоянное отношение выработки к потреблению для всего года.
Если отопление не достигает расчетного режима, сначала различаем недостаток расхода, воздух, загрязнение фильтра и ограничение со стороны грунтового источника. После устранения причины повторяем измерения. Простое повышение температуры подачи может ухудшить работу системы и не исправить дефицит отбора тепла.
Передаем исполнительные схемы, протоколы, состав теплоносителя и порядок наблюдения за параметрами. Начинаем с обследования корпуса и участка. Результатом становится проверенное теплоснабжение с согласованными границами работы грунтового контура и внутренней сети.
Частые вопросы
Можно ли подключить старые радиаторы?
Проверяем требуемую теплоотдачу при расчетном графике и состояние сети; совместимость не определяется одним размером трубы.
Заменяет ли антифриз удаление воздуха?
Нет, состав жидкости и заполнение без воздушных пробок решают разные задачи.
Достаточно ли паспорта насоса для расчета скважин?
Нет, грунтовый источник рассчитывают по условиям участка, нагрузке и принятой схеме.
