Теплоснабжение гостиничного комплекса с отбором тепла сточных вод в Сириусе

Теплая вода после душевых уходит из гостиницы в течение всего рабочего дня, но ее расход заметно меняется. На новом комплексе в Сириусе мы начинаем оценку такого источника тепла с измерений. Тепловой насос имеет смысл включать в проект только после сопоставления доступного стока с потребностью здания в отоплении и горячей воде.

Сначала измеряем источник

На объекте определяем место отбора в собственной системе водоотведения, условия доступа и возможность сохранить штатный слив при остановке оборудования. Регистратором снимаем изменение температуры, расход оцениваем подходящим измерительным узлом. Проверяем утренние и вечерние пики, периоды небольшой загрузки и состав поступающей воды.

По этим данным составляем тепловой баланс. Одна высокая температура в момент замера не подтверждает круглосуточную мощность источника. Резервное теплоснабжение и управление потребителями предусматриваем с учетом реального режима гостиницы, а возможное подключение к внешней канализационной сети требует отдельного согласования.

Как разделяем потоки

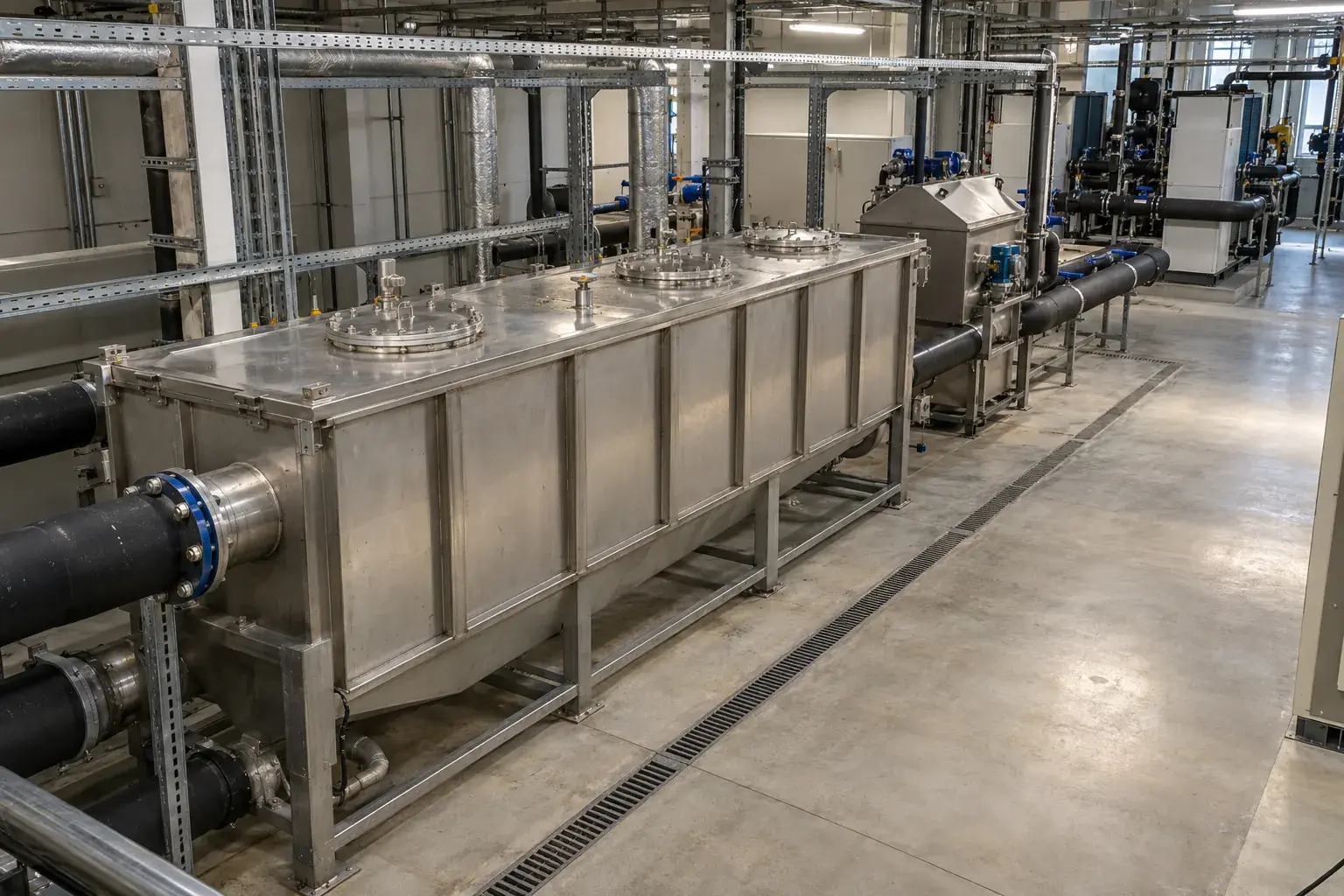

В процессе HUBER ThermWin для зданий предусмотрены предварительное отделение загрязнений и отбор энергии для использования внутри объекта. Теплообменник RoWin передает энергию от стока другому теплоносителю. Автоматическая очистка поверхностей и удаление осадка помогают сохранять работоспособность, но не отменяют сервисного доступа.

Мы связываем этот узел с закрытым промежуточным контуром и тепловым насосом. Сток возвращается в предусмотренную систему водоотведения, а санитарная вода гостиницы проходит по собственной схеме. На планах и при монтаже раздельно обозначаем среды, запорные устройства и точки обслуживания, чтобы одинаково выглядящие трубы не приводили к ошибке подключения.
