Теплоснабжение бизнес-центра с термоактивными перекрытиями в Сочи
Теплоснабжение бизнес-центра с термоактивными перекрытиями в Сочи
Бетонное перекрытие может участвовать в поддержании температуры, если водяные контуры предусмотрены внутри его массива. Для нового бизнес-центра в Сочи такое решение рассматриваем еще до армирования. Согласуем тепловую нагрузку, режим помещений, расположение труб и управление инерционной системой. После бетонирования свободно перенести контур, как обычный радиатор, уже нельзя.
Инерцию учитываем при выборе схемы
Изучаем назначение офисных зон, остекление, затенение, график работы и теплопотери. На площадке сверяем размеры и узлы сопряжений с проектом, уточняем размещение коллекторов и источника тепла. Термоактивный массив реагирует медленно, поэтому его работу увязываем с прогнозируемой нагрузкой и другими системами здания.
Документация REHAU описывает использование встроенных труб PE-Xa и запаса тепла бетонной конструкции. Однако это не обещание мгновенно менять климат по команде арендатора. Для помещений с быстро меняющейся нагрузкой расчет может потребовать дополнительного регулируемого прибора. Теплоснабжение и автоматику выбираем по СП 60.13330.2020 с учетом фактического назначения здания и принятого уровня комфорта.
Трубная карта должна совпасть с конструктивной
С конструктором согласуем положение контуров относительно армирования, опорных зон, отверстий и будущих креплений. СП 63.13330.2018 учитываем в части работы железобетона: трубопровод не дает разрешения уменьшать защитный слой или самовольно раздвигать арматуру. Участки без труб и зоны допустимого сверления заранее заносим в документацию.

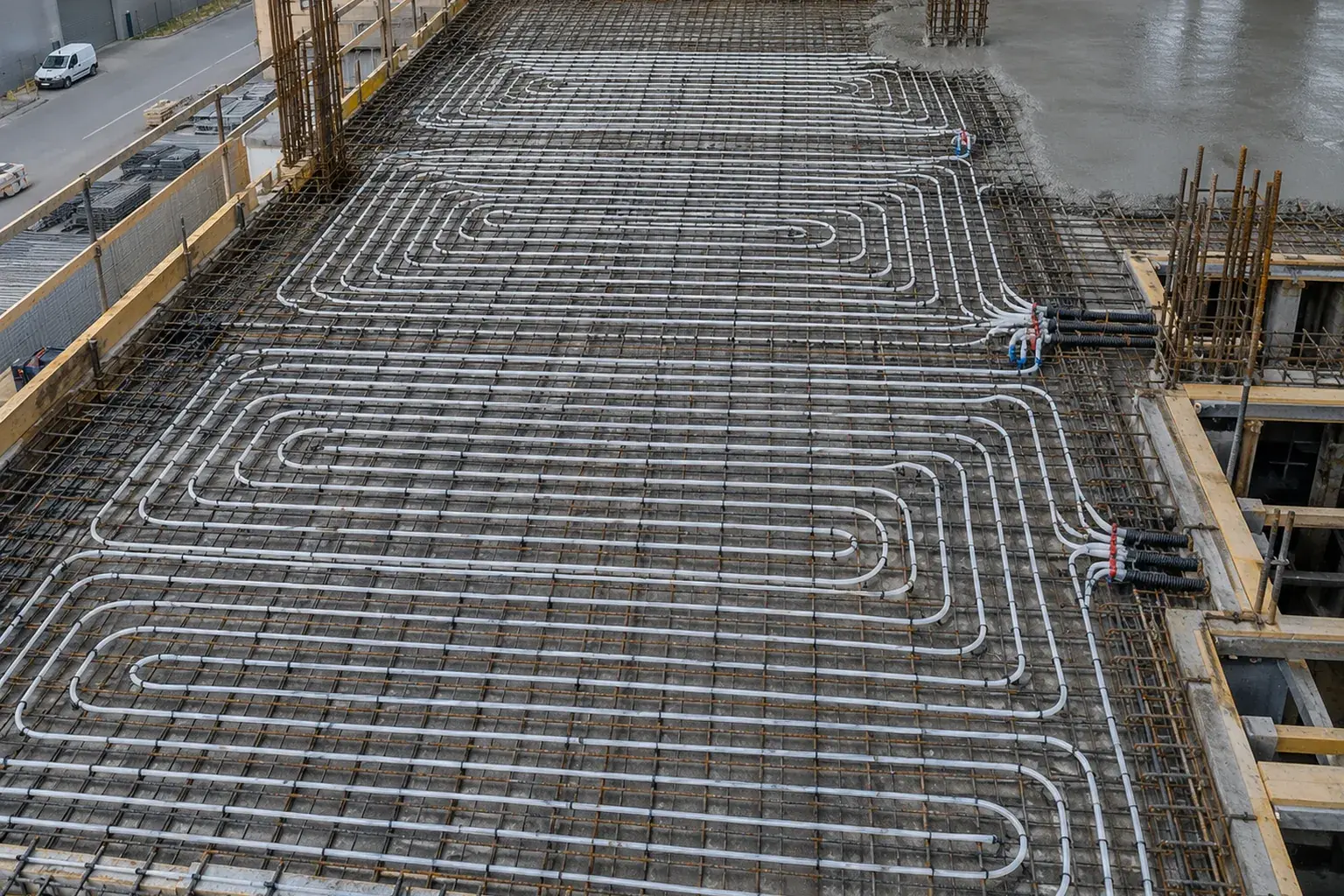

У REHAU обычные BKT-модули и поверхностно расположенные oBKT имеют разную последовательность монтажа. Для выбранного BKT-решения сначала готовим нижнее армирование и проектные опоры, затем выравниваем и фиксируем контуры. Близкие названия систем не позволяют смешивать монтажные схемы. Трассы привязываем к строительным осям, проверяя положение рулеткой и лазерным измерителем.
Контуры принимаем до того, как их скроет бетон
Трубы осматриваем на повреждения и перегибы, соединения выполняем совместимым системным инструментом. Выводы защищаем в предусмотренных коробках, чтобы раствор не попадал внутрь и не повреждал переходы. Проводим предусмотренные испытания, фиксируем условия измерения и результат до начала бетонирования.
Во время работ следим, чтобы арматура, закладные и перемещение людей не сместили трубную карту. Проходы организуем по схеме производства работ. Контроль после снятия опалубки повторяем по принятой программе; монтажную часть увязываем с применимыми требованиями СП 73.13330.2016. Зарубежные значения испытательного давления не выдаем за универсальное требование для любой российской системы.
Пуск связываем с измеренным поведением здания
После готовности источника и коллекторов промываем и заполняем контуры предусмотренным способом, удаляем воздух и настраиваем распределение расхода. Манометрами и расходомерами проверяем гидравлику, температурными регистраторами - подачу, обратку и изменение условий в помещениях. Тепловизор помогает сопоставить карту прогрева с исполнительной схемой, но не заменяет проверку герметичности.
Управление настраиваем с учетом запаздывания массива и рабочего расписания. Устраняем выявленные перекосы распределения, повторяем затронутые режимы и передаем протоколы, схему контуров и ограничения по сверлению. Заказчик получает теплоснабжение всего офисного корпуса с известными эксплуатационными свойствами, а не скрытые трубы без понятного способа контроля.
Частые вопросы
Это теплый пол в стяжке?
Принцип водяного нагрева сходен, но здесь используется масса несущего перекрытия и другая монтажная компоновка.
Можно позднее добавить отверстие под новую трассу?
Его положение проверяют по конструктивной и исполнительной трубной схемам до сверления.
Тепловизор доказывает отсутствие утечки?
Нет, для герметичности предусмотрены отдельные испытания, а тепловизор показывает распределение температуры.
