Почему под чердаком фотостудии Сочи перегревается технический коридор
Как проверить теплопотери открытого участка трубы отопления?

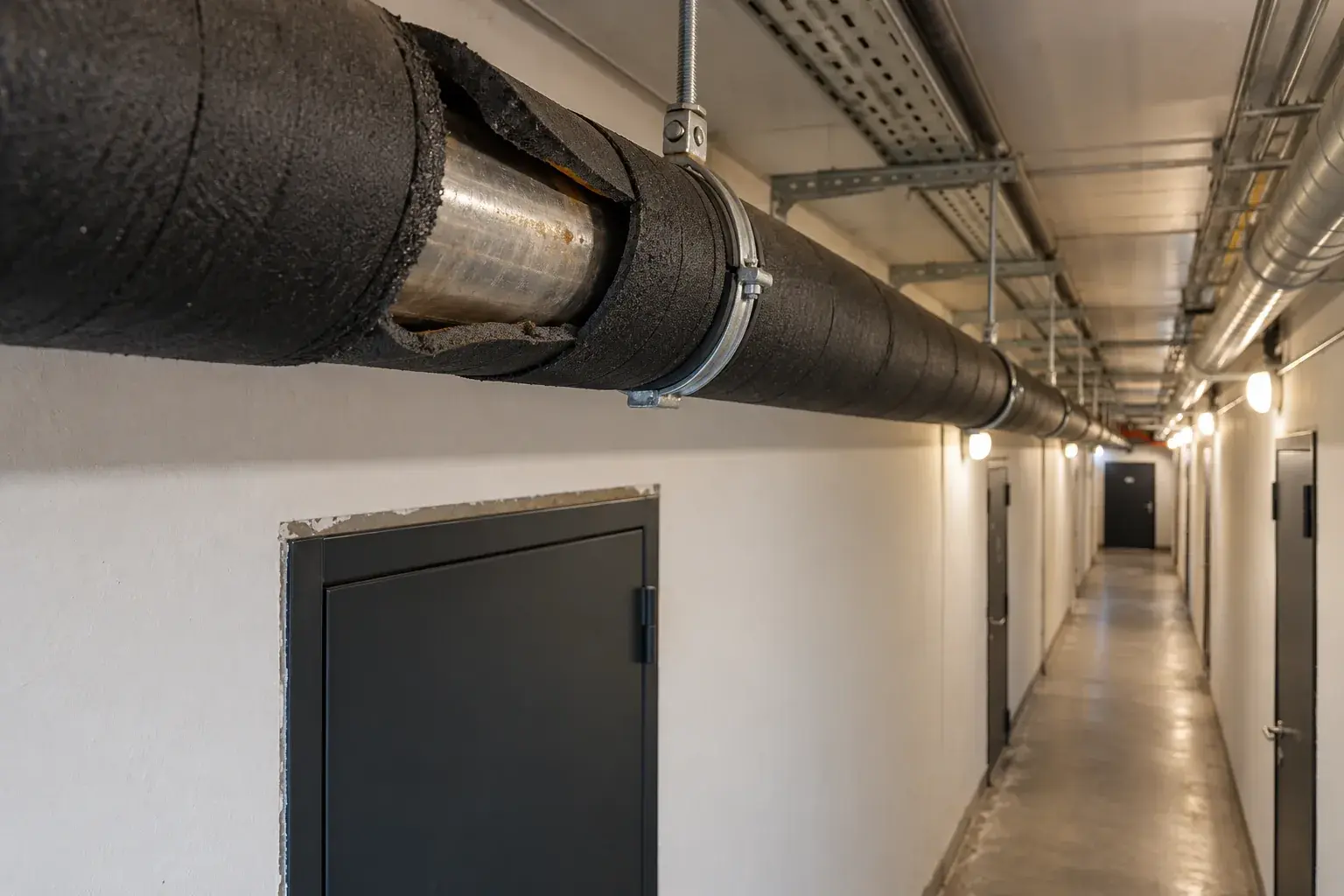

В условной фотостудии Сочи технический коридор теплый даже при закрытых радиаторах. Под потолком проходит труба отопления: на одном участке изоляция разошлась после доступа к подвесу. Прежде чем закрывать ее первым попавшимся материалом, нужно проверить источник тепла, рабочую температуру, толщину покрытия и состояние опоры. Неподходящий материал или разомкнутый шов быстро вернут прежние потери.
Локализуем потери и проверяем трубу
Контактным термометром с подходящим датчиком измеряем температуру трубы в доступной точке, температуру воздуха рядом и на удалении. Тепловизор используем для карты поверхности при стабильном режиме, отмечая отражающие металлические участки: их цвет на экране без поправки на излучательность не является точным числом. Осматриваем трубу на коррозию, влагу и подтеки до укладки нового покрытия.
Сверяем температуру подачи с проектом и обычным режимом фотостудии. Если она завышена по причине автоматики, изоляция не заменит корректировку управления. Если температура нормальная, а потери локальны у снятого кожуха, измеряем наружный диаметр трубы и толщину соседней сохранившейся изоляции. Подбор толщины делают расчетом, а не по свободному месту под потолком.
Подбираем материал и соединение
AF/ArmaFlex в карте Armacell имеет верхний предел 110 °C для основного исполнения; у самоклеящегося исполнения он ниже, +85 °C. Фактический класс и толщину сверяем по упаковке, расчету и рабочему режиму трубы. При температуре выше предела или ином требовании пожарной безопасности выбирают другую систему. СП 61.13330.2012 относится к проектированию тепловой изоляции трубопроводов и не заменяет инструкцию материала.
Поврежденные края удаляют до целого покрытия. При остановленной и остывшей трубе очищают поверхность, вырезают сегмент под геометрию прохода и наносят совместимый клей по руководству Armacell. Продольный и поперечные швы соединяют без натяжения и открытых щелей. Нельзя закрывать влажную или корродирующую трубу так, чтобы дефект стал недоступен для осмотра.
Попутно смотрим подвес и проход
Дополнительная работа - проверить, не пережимает ли старый подвес теплоизоляцию и не передает ли тепло на облицовку. Осматриваем крепеж, зазор и возможность заменить опорный элемент на совместимый с изоляцией. Если труба пересекает противопожарную перегородку, отдельно сверяем проектный огнестойкий узел: обычный мягкий утеплитель не является его заменой.
Повреждение от обслуживания часто повторяется у того же кронштейна. После восстановления маркируем участок доступа и фиксируем способ безопасного снятия покрытия для следующего осмотра. Если соседний подвес требует перестановки, это отдельная монтажная операция с проверкой нагрузки и расстояний, а не попытка раздвинуть изоляцию вручную.
Проверяем после прогрева
После выдержки клеевого соединения по инструкции включаем систему в обычном режиме и повторяем температуры воздуха и поверхности в тех же точках. Швы остаются закрытыми, нет запаха перегрева, труба и подвес сухие. Тепловизионное пятно должно исчезнуть как локальная аномалия, но оценку экономии энергии по одной картинке не делаем.
В журнале остаются температура теплоносителя, диаметры и толщина системы, материал и клей, место повреждения, состояние подвеса и результаты повторных измерений. Если коридор все еще перегревается при целой изоляции, ищем другой источник тепла или неверный режим отопления, не наращивая оболочку без расчета.
Частые вопросы
Можно закрыть трубу любой вспененной лентой?
Нужны подходящие температура, толщина и пожарные характеристики системы.
Тепловизор покажет точные потери?
Он помогает найти аномалию; расчет выполняют по измерениям и свойствам материала.
Зачем проверять подвес?
Он может сминать изоляцию и создавать повторный тепловой мост.
